Насос КМ 100-65-250
Центробежный моноблочный консольный насос КМ 100-65-250 выпускается на частоту вращения 2900 об/мин и 1450 об/мин, с одной подрезкой рабочего колеса - а. Уплотнение вала - одинарное торцовое. Комплектуется электродвигателем комбинированного исполнения IM2001.
- КМ - консольный, моноблочный;
- 100 - диаметр входного патрубка в мм;
- 65 - диаметр выходного патрубка в мм;
- 250 - диаметр колеса по нормальному ряду стандарта ISO2858-75 в мм;
- а - вторая подрезка рабочего колеса;
- /2 - 2900 об/мин. (/4 - 1450 об/мин);
- 5 - торцовое уплотнение (температура перекачиваемой жидкости до 105оС);
- У3.1 - климатическое исполнение для района с умеренным климатом и категория помещения;
Характеристики насоса КМ-100-65-250
| Марка насоса |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощн. эл-дв, кВт |
Тип эл-дв |
NPSH, м |
| КМ-100-65-250/2-5 | 100 | 80 | 73 | 37 | АИС200LB2 | 5 |
| КМ-100-65-250а/2-5 | 93 | 70 | 72 | 30 | АИР180М2 | 5 |
| КМ-100-65-250/4-5 | 50 | 20 | 70 | 5,5 | АИР112М4 | 3,5 |
Поле Q-H КМ-100-65-250/2-5
Нажмите на изображение для просмотра

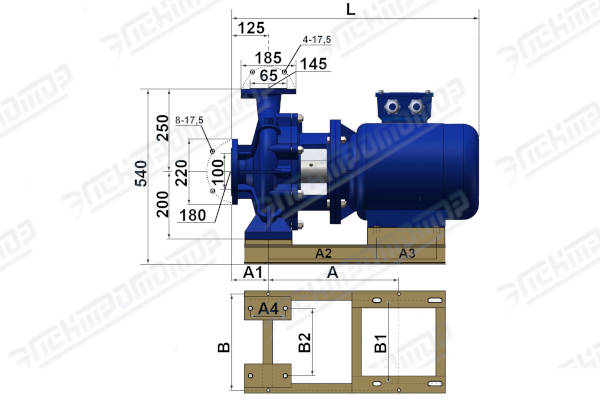

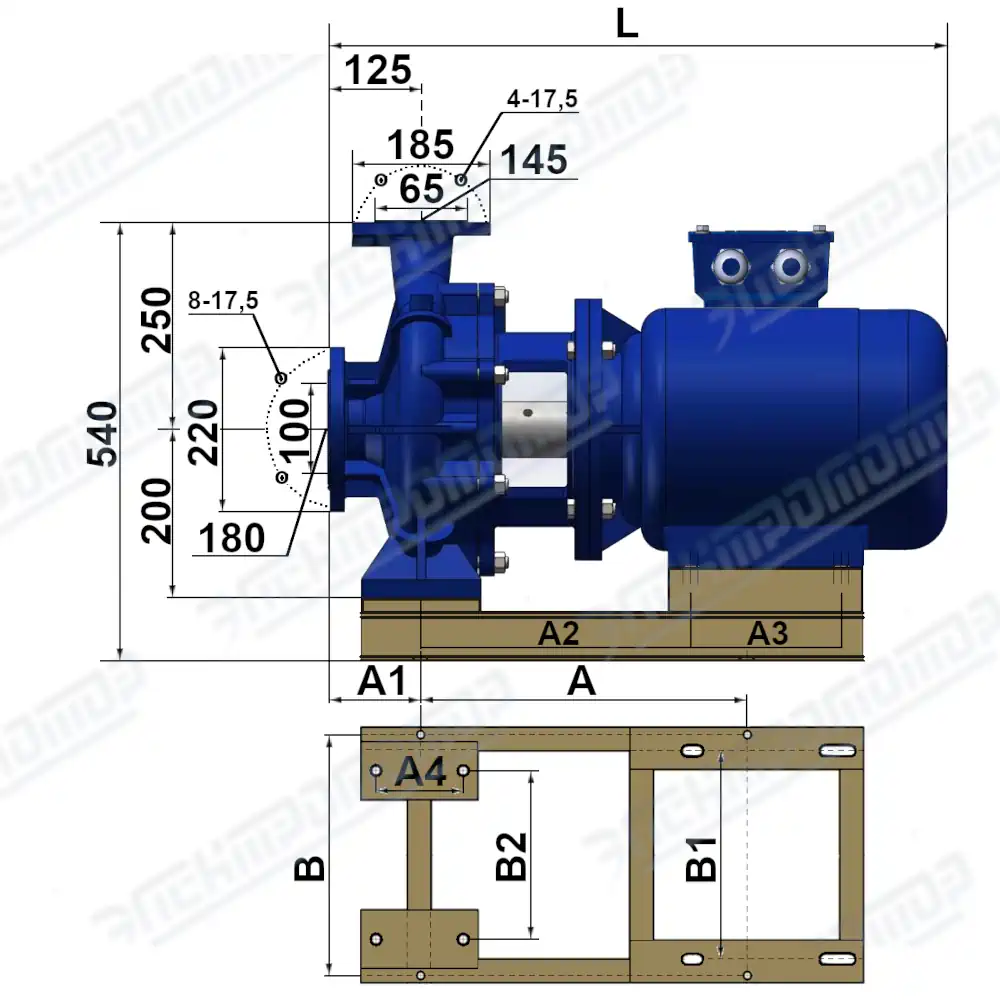

Размеры КМ-100-65-250/2-5
| L | А | А1 | А2 | А3 | А4 | В | В1 | В2 | |
| КМ-100-65-250/2-5 | 1020 | 480 | 125 | 293 | 305 | 120 | 340 | 318 | 280 |
| КМ-100-65-250а/2-5 | 990 | 480 | 125 | 281 | 241 | 120 | 340 | 279 | 280 |
| КМ-100-65-250/4-5 | 780 |
|
100 |
|
112 | 120 |
|
190 | 280 |
