Насос КМ 125-100-200
Центробежный моноблочный консольный насос КМ125-100-200 выпускается на частоту вращения 2900 об/мин и 1450 об/мин, с двумя подрезками рабочего колеса - а, б. Уплотнение вала - одинарное торцовое. Комплектуется электродвигателем комбинированного исполнения IM2001.
- КМ - консольный, моноблочный;
- 125 - диаметр входного патрубка в мм;
- 100 - диаметр выходного патрубка в мм;
- 200 - диаметр колеса по нормальному ряду стандарта ISO2858-75 в мм;
- /2 - 2900 об/мин. (/4 - 1450 об/мин);
- 5 - торцовое уплотнение (температура перекачиваемой жидкости до 105оС);
- У3.1 - климатическое исполнение для района с умеренным климатом и категория помещения;
Характеристики насоса КМ-125-100-200
Марка насоса |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощн. эл-дв, кВт |
Тип эл-дв |
NPSH, м |
КМ-125-100-200/2-5 | 200 | 50 | 81 | 45 | АИР200L2 | 5,5 |
КМ-125-100-200а/2-5 | 190 | 45 | 80 | 37 | АИС200LB2 | 5,5 |
КМ-125-100-200б/2-5 | 174 | 38 | 79 | 30 | АИР180М2 | 5,5 |
КМ-125-100-200/4-5 | 100 | 12,5 | 77 | 7,5 | АИС132М4 | 4,0 |
Поле Q-H КМ125-100-200/2-5
Нажмите на изображение для просмотра

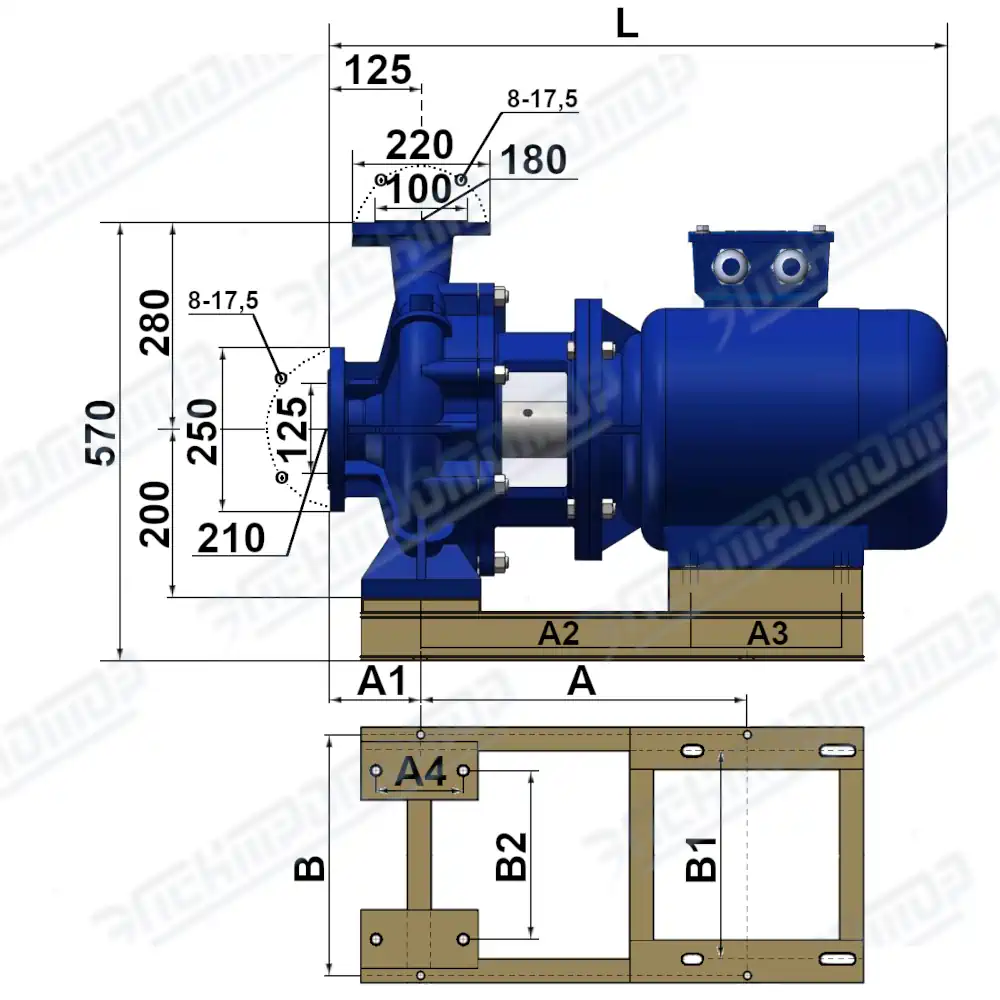

Размеры КМ125-100-200/2-5

L | А | А1 | А2 | А3 | А4 | В | В1 | В2 | |
КМ-125-100-200/2-5 | 1020 | 460 | 125 |
|
305 | 120 | 340 | 318 | 280 |
КМ-125-100-200а/2-5 | 1020 | 460 | 125 |
|
305 | 120 | 340 | 318 | 280 |
КМ-125-100-200б/2-5 |
|
|
125 |
|
|
120 | 340 |
|
280 |
КМ-125-100-200/4-5 | 760 |
|
125 |
|
178 | 120 |
|
216 | 280 |
