Насос КМ 125-100-250
Центробежный моноблочный консольный насос КМ125-100-250 выпускается на частоту вращения 2900 об/мин и 1450 об/мин, с двумя подрезками рабочего колеса - а, б. Уплотнение вала - одинарное торцовое. Комплектуется электродвигателем комбинированного исполнения IM2001.
- КМ - консольный, моноблочный;
- 125 - диаметр входного патрубка в мм;
- 100 - диаметр выходного патрубка в мм;
- 250 - диаметр колеса по нормальному ряду стандарта ISO2858-75 в мм;
- /2 - 2900 об/мин. (/4 - 1450 об/мин);
- 5 - торцовое уплотнение (температура перекачиваемой жидкости до 105оС);
- У3.1 - климатическое исполнение для района с умеренным климатом и категория помещения;
Характеристики насоса КМ-125-100-250
| Марка насоса |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощн. эл-дв, кВт |
Тип эл-дв |
NPSH, м |
| КМ-125-100-250/2-5 |
200 |
80 | 82 |
75 |
АИР250S2 | 5,5 |
| КМ-125-100-250а/2-5 | 184 | 68 | 81 | 55 |
АИР225М2 |
5,5 |
| КМ-125-100-250б/2-5 | 172 | 59 | 80 | 45 |
АИР200L2 |
5,5 |
| КМ-125-100-250/4-5 | 100 | 20 | 79 | 11 | АИС132М4 | 3,5 |

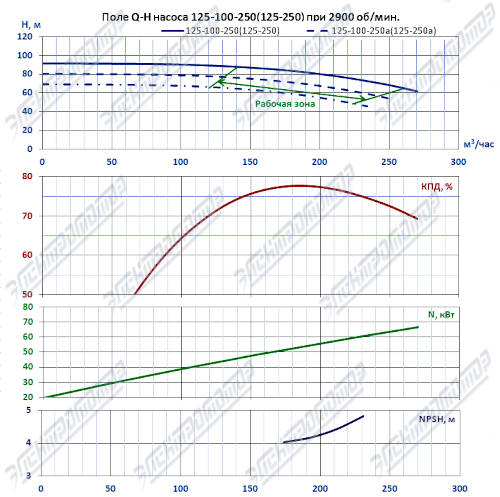

Поле Q-H КМ125-100-250/2-5
Нажмите на изображение для просмотра

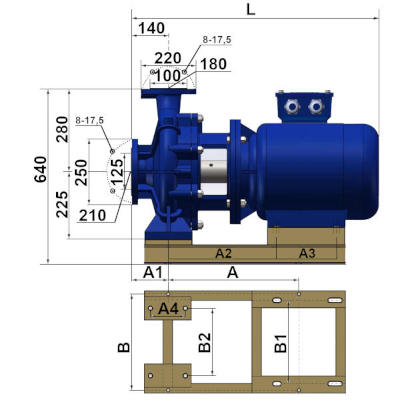

Размеры КМ125-100-250/2-5
| L | А | А1 | А2 | А3 | А4 | В | В1 | В2 | |
| КМ-125-100-250/2-5 | 1195 | 550 | 140 | 195 | 311 | 120 | 470 | 406 | 315 |
| КМ-125-100-250а/2-5 | 1150 | 550 | 140 | 195 | 311 | 120 | 380 | 356 | 315 |
| КМ-125-100-250б/2-5 | 1090 |
|
140 |
|
305 | 120 | 380 | 318 | 315 |
| КМ-125-100-250/4-5 | 825 |
|
140 |
|
178 | 120 |
|
216 | 315 |
