Насос КМ 65-40-250
Центробежный моноблочный консольный насос КМ-65-40-250/2-5 выпускается на частоты вращения 2900 об/мин. и 1450 об/мин, с двумя подрезками рабочего колеса.
Пример расшифровки маркировки насоса: КМ-65-40-250б/2-5 У3.1:- КМ - консольный, моноблочный;
- 65 - диаметр входного патрубка в мм;
- 40 - диаметр выходного патрубка в мм;
- 250 - диаметр колеса по нормальному ряду стандарта ISO2858-75 в мм;
- б - вторая обточка рабочего колеса;
- /2 - 2900 об/мин.;
- 5 - торцовое уплотнение одинарное (температура перекачиваемой жидкости до 105оС);
- У3.1 - климатическое исполнение для района с умеренным климатом и категория помещения;
Характеристики насоса КМ-65-40-250
| Марка насоса |
Подача, м3/ч |
Напор, м | КПД, % |
Мощн. эл-дв, кВт |
Тип эл-дв |
NPSH, м |
| КМ-65-40-250/2-5 | 25 | 80 | 57 | 15 | АИР160S2 | 2,5 |
| КМ-65-40-250а/2-5 | 23,6 | 71 | 57 | 11 | АИР132М2 | 2,5 |
| КМ-65-40-250б/2-5 | 20,8 | 55,7 | 56 | 7,6 | АИР112М2 | 2,5 |
| КМ-65-40-250/4-5 | 12,5 | 20 | 52 | 2,2 | АИР90L4 | 2,5 |

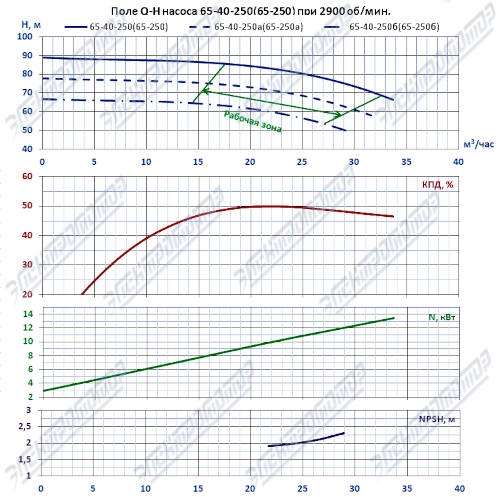

Поле Q-H КМ-65-40-250/2-5
Нажмите на изображение для просмотра

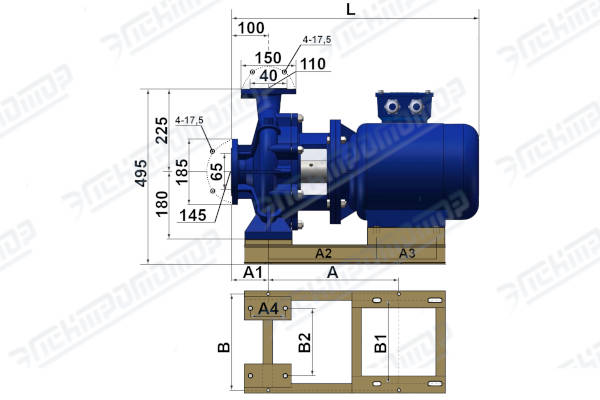

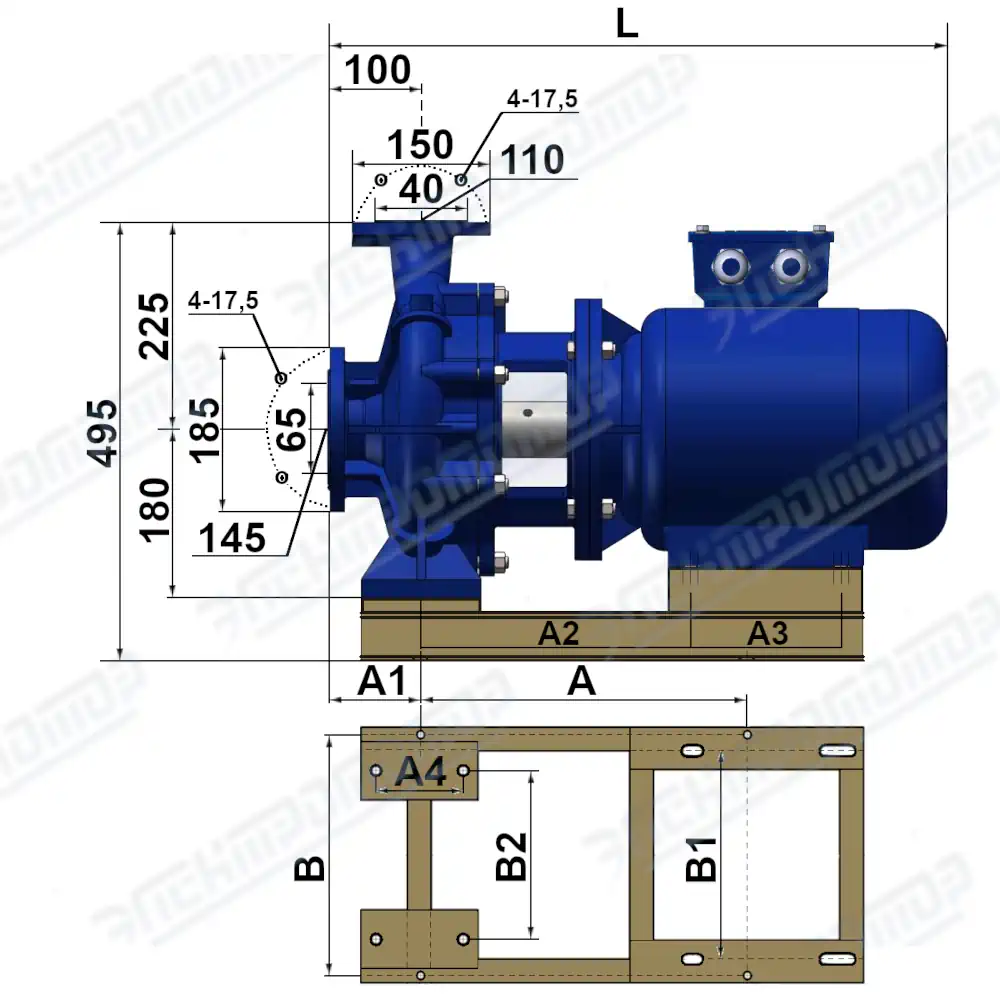

Размеры КМ-65-40-250/2-5
| L | А | А1 | А2 | А3 | А4 | В | В1 | В2 | |
| КМ-65-40-250/2-5 | 820 | 400 | 100 | 281 | 178 | 95 | 300 | 254 | 250 |
| КМ-65-40-250а/2-5 | 700 | 400 | 100 | 262 | 178 | 95 | 300 | 216 | 250 |
| КМ-65-40-250б/2-5 | 670 | 400 | 100 | 203 | 140 | 95 | 300 | 190 | 250 |
| КМ-65-40-250/4-5 |
|
|
100 | 125 | 95 | 300 | 140 | 250 |
