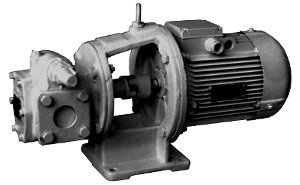

НМШ, Ш, НМШФ, НМШГ - Шестеренные насосы

Информация справочная, не поставляем насосы НМШ.

Шестеренные насосы просты по конструкции, компактны и надежны в работе. Они удобны для перекачивания вязких жидкостей (битума, масла и т.п.).

Шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания продуктов нефтепереработки и прочих жидкостей, обладающих смазывающей способностью и не вызывающих коррозию проточной частей насоса. Не допускается присутствие посторонних механических включений.
Вязкость перекачиваемой жидкости от 0,018.10-4 до 22,00.10-4 м2/с (1,08...300°ВУ) температурой до +70°С (по требованию заказчика до 150°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой среды, верхний - мощностью электродвигателя и всасывающей способностью. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговаривать с изготовителем.

Конструкция насосов типов НМШ, Ш:
однопоточные объемные шестеренные насосы с внешним зацеплением.

Исполнение насосов типа НМШ.
- Без индекса - с внутренними опорами на лапах (по ГОСТ 19027-89).
- Индекс «Г» - насос с полостью обогрева; температура перекачиваемой среды до 363К (до +190°С).
- Индекс «Ф» - насос и электродвигатель смонтированы на фонаре; уплотнение вала - манжетное.

Исполнение насосов типа Ш - с внутренними опорами на лапах (по ГОСТ 19027-89).
Климатическое исполнение и категория размещения - У3, Т2, Т5.
Допускаемая вакуумметрическая высота всасывания - 5 м (при вязкости перекачиваемой жидкости до 0,75 см2/с).



Насос	Материалы исполнения деталей			Перекачиваемые среды
	Корпус	Шестерни	Уплотнение
НМШ–Б	Бронза Бр03Ц7С5Н1	Сталь 18ХГТ	Торцовое	Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 15,0х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
НМШ	Чугун СЧ20	Сталь 18ХГТ	Торцовое
НМШГ	Чугун СЧ20	Сталь 18ХГТ	Торцовое	Легкозастывающие жидкости (парафин, нефть, мазут), обладающие смазывающей способностью, температурой до +190°С, кинематической вязкостью до 6х10–4 м2/с – без механических примесей.
НМШФ–Б	Бронза Бр03Ц7С5Н1	Сталь 18ХГТ	Торцовое	Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 22х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
НМШФ–Ю	Алюминиевый сплав	Сталь 18ХГТ	Торцовое	Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 5,4х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
Ш	Чугун СЧ20	Сталь 18ХГТ	Торцовое	Нефтепродукты: масло, нефть, мазут – без механических примесей, температурой до +70°С. Дизельное топливо – без механических примесей, кинематической вязкостью до 22,0х10–4 м2/с: летнее – температурой до 313 К (+ 40°С); зимнее – температурой до 308 К (+ 35°С).
