Насос Д200-36

Конструкция : горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа. Материалы проточной части насосов: рабочее колесо - чугун СЧ20, вал - Сталь 45. Уплотнение вала: двойное сальниковое. Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.
Перекачиваемые среды:- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости - до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
- Допускаемая высота всасывания - от 2,5 м до 6,5 м.
- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
Цены на насосы Д200-36, руб. с НДС
Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
---|---|---|---|---|---|
Д200-36 | 37 | АИР200М4 | 178 243 руб. | 106 782 руб. | 94 182 руб. |
244 098 руб. * | 177 843 руб. * | 165 843 руб. * | |||
Д200-36а | 30 | АИР180М4 | 161 256 руб. | 106 782 руб. | 94 182 руб. |
227 921 руб. * | 177 843 руб. * | 165 843 руб. * | |||
Д200-36б | 22 | АИР180S4 | 153 616 руб. | 106 782 руб. | 94 182 руб. |
220 644 руб. * | 177 843 руб. * | 165 843 руб. * |
Основные характеристики
Типоразмер насоса | Параметры | ||||
---|---|---|---|---|---|
Подача м3/ч | Напор м | Мощность потребляемая насосом (номин.), кВт | Частота вращения, Об/мин | Кавит. запас М | |
Д200-36 | 200 | 36 | 29 | 1450 | 4,3 |
Д200-36а | 190 | 29,7 | 25 | 1450 | 5,3 |
Д200-36б | 180 | 25 | 19 | 1450 | 6 |

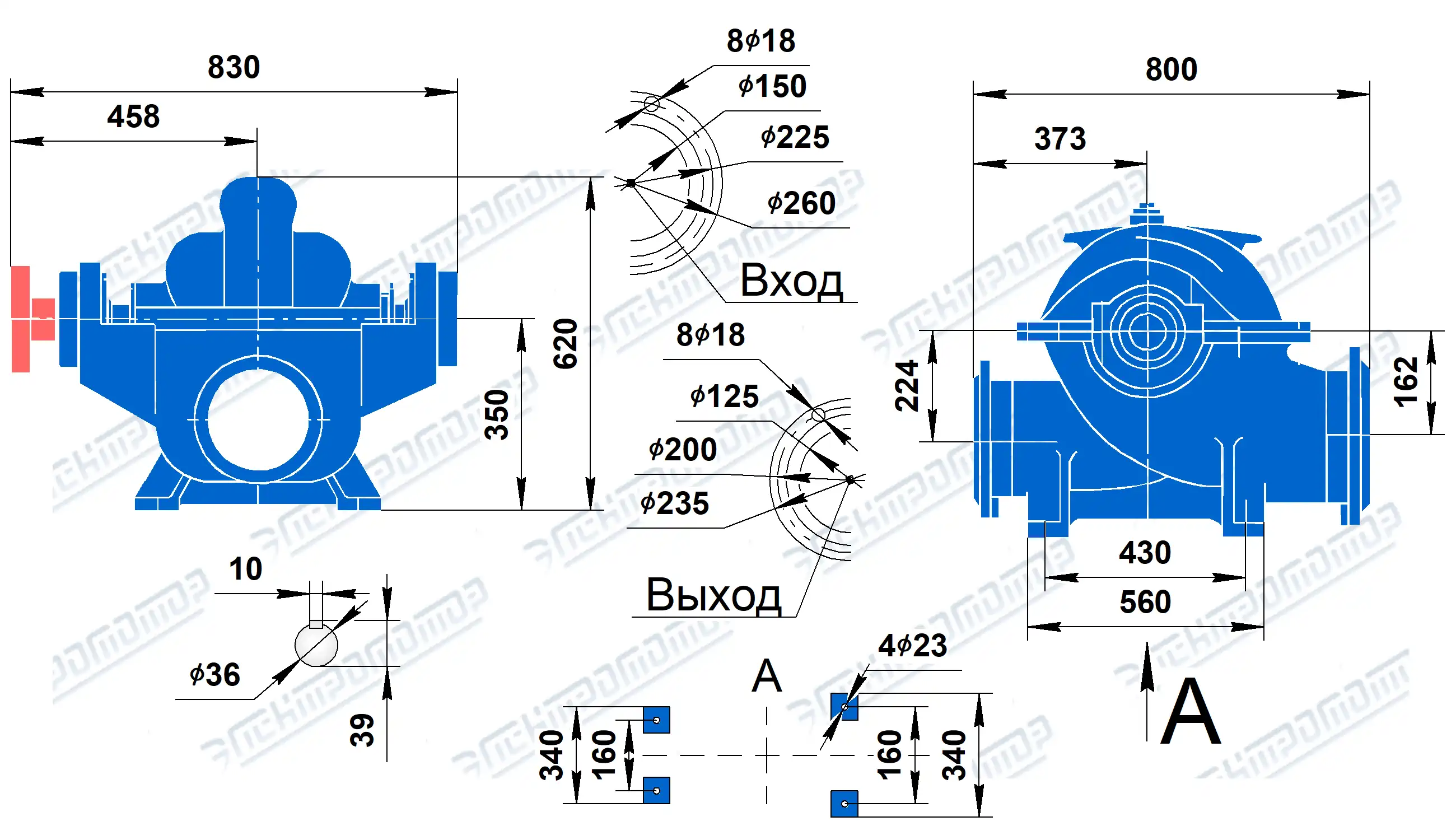

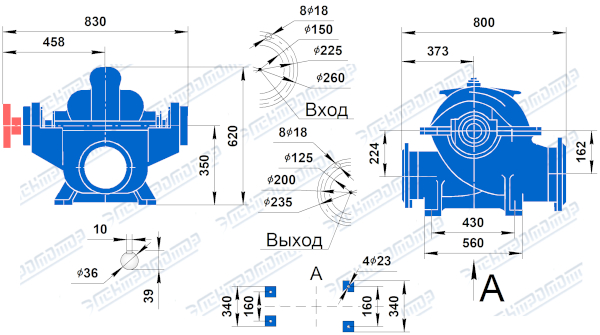

Размеры Д200-36

Тип насоса | Размеры в мм | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
Д200-36 | 830 | 458 | 510 | З00 | З40 | 160 | З40 | 160 | 800 | 373 | 620 | З50 | 224 | 162 | 430 | 260 | 260 | З5 |
Тип насоса | Размеры в мм | Р, МПа | Масса, кг | |||||||||||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Вх /вых | |||
Д 200-36 | 260 | 225 | 202 | 150 | 235 | 200 | 178 | 125 | 18 | 18 | 2З | З2 | 8 | 8 | 10 | 0,6/0,6 | 240 |

Тип насоса | Размеры, мм | Электродвигатель | Вес агрегата, кг | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощ. кВт | Вес, кг | ||
Д200-36 | 1585 | 1235 | 185 | - | - | 870 | 800 | 500 | 440 | 835 | 560 | 4 | АИР200М4 | 37 | 240 | 542 |
Д200-36а | 1540 | 1170 | 185 | - | - | 800 | 800 | 500 | 440 | 830 | 560 | 4 | АИР180М4 | 30 | 190 | 557 |
Д200-36б | 1480 | 1135 | 185 | - | - | 800 | 800 | 500 | 440 | 830 | 560 | 4 | АИР180S4 | 22 | 160 | 525 |

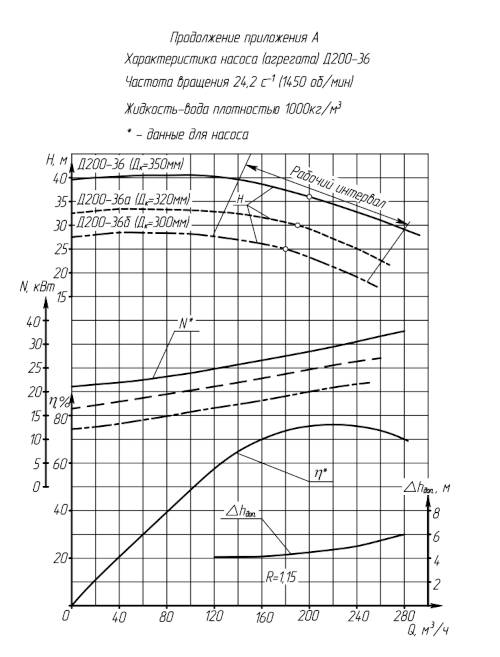

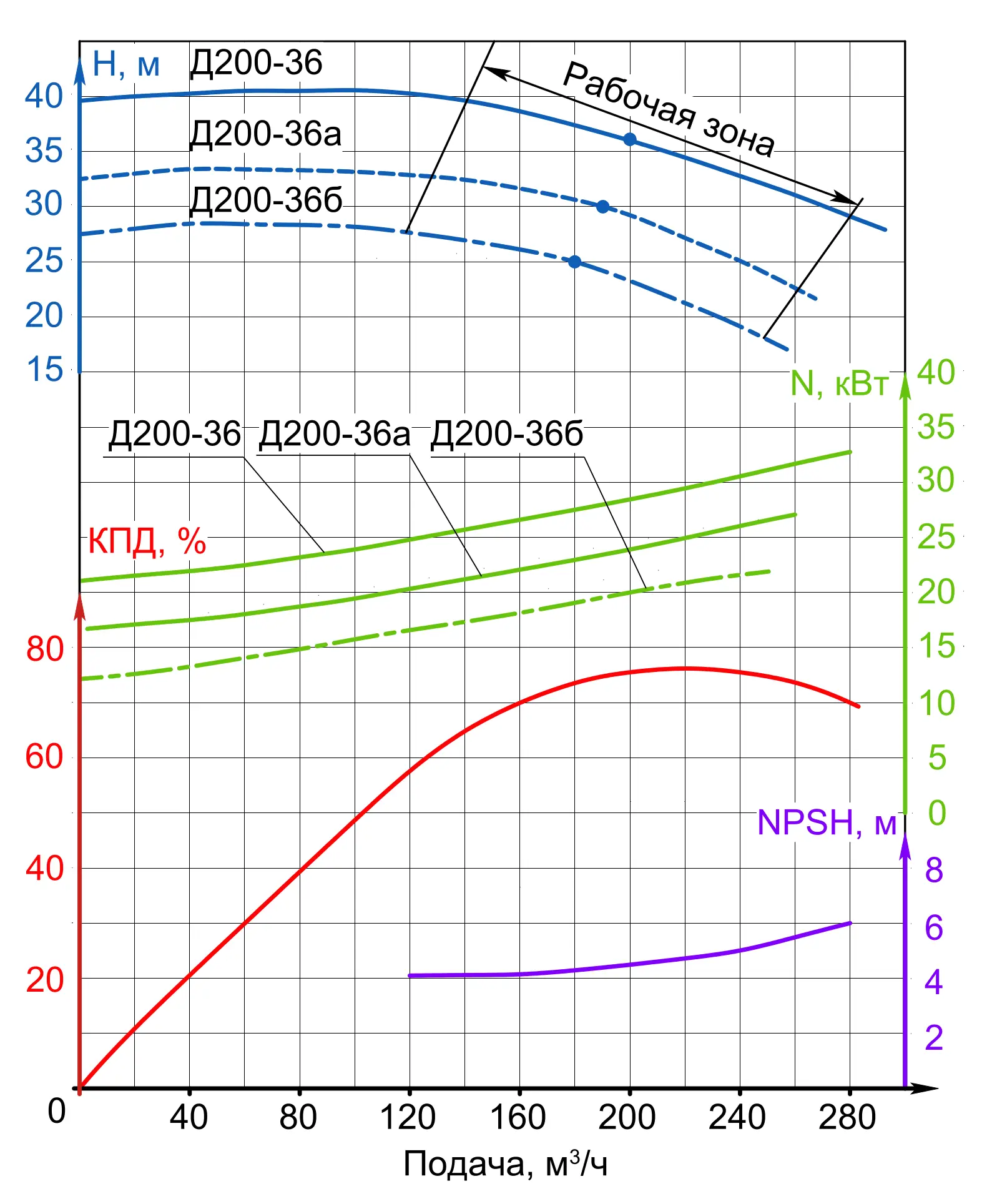

Поле Q-H насоса Д200-36
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери напора на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- Д - центробежный двустороннего входа;
- 200 - подача, м3/ч;
- 36 - напор, м;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
Таблица замен старых марок насосов на новые.
Старая марка | Новая марка | ||
---|---|---|---|
Не выпускается | Выпускается | Не выпускается | Замена |
4НДв, 4НДв-60 | Д200-95, 90 кВт, 1500 об. | 1Д200-90, 90 кВт, 3000 об. | |
Д200-95а, 75 кВт, 1500 об. | 1Д200-90а, 75 кВт, 3000 об. | ||
Д200-95б, 55 кВт, 1500 об. | 1Д200-90б, 55 кВт, 3000 об. | ||
5НДВ, 5НДВ-60 | Д200-36, 37 кВт, 1500 об. | 1Д315-50б, 45 кВт, 3000 об. | |
Д200-36а, 30 кВт, 1500 об. |
