Электродвигатели АИРЖ с удлиненным валом для моноблочных насосов

Электродвигатели с удлиненным валом применяются для комплектации моноблок-насосов типа КМ, КМЛ.

Основные технические характеристики:

степень защиты IP55 по ГОСТ17494-87;
изоляция класса нагревостойкости «F» по ГОСТ8865-93;
по способу монтажа, исполнения: IM 2089, IM2009 по ГОСТ2479-79;
размеры, кроме вала, соответствуют двигателям IM2081;
климатическое исполнение У2, У1 по ГОСТ15150-69.
режим работы S1 по ГОСТ183-74.
способ охлаждения 1С01 по ГОСТ20459-87.
Примеры обозначения: АИР80В2ЖУ2, АИР160S2ЖУ2, АИР90L2Ж, АИР112М2Ж, АИР160М4ЖБУ3, АИР100L2ЖУ3.

Расшифровка условного обозначения - электродвигатель АИР160S2Ж Б У2, 250 кВт, 1500 об/мин:

"А" - асинхронный двигатель;
"И" - серия Интерэлектро;
"Р" - размеры в соответствии с ГОСТ31606-2012, по варианту II;
160 - высота оси вращения (габарит);
S - установочный размер по длине станины;
2 - число полюсов;
Ж - удлиненный вал;
Б - датчики 3хРТС в обмотке;
У - климатическое исполнение;
2 - категория размещения.

Существуют два типа двигателей Ж и Ж1 (практически тип Ж1 используется только для насосов КМ Щелковского насосного завода, ОАО "ЭНА"). При комплектации насосов двигателем типа Ж1 дополнительно используется переходной вал между валом электродвигателя и рабочим колесом насоса. В случае использования двигателя типа Ж, рабочее колесо насоса крепиться непосредственно на вал двигателя. Для защиты вала двигателя в насосе типа КМ используется сменная защитная втулка. С точки зрения надежности наилучший вариант представляет использование удлиненного вала типа Ж (в связи с отсутствием переходного вала).

При использовании схемы сборки с обычными электродвигателями фланцевого исполнения достигается небольшая экономия по стоимости насосного агрегата в связи с тем, что электродвигатели типа Ж дороже основного исполнения на 10-15%, а комбинированные или фланцевые на 5%.

Электродвигатели АИРЖ с удлиненным валом для моноблочных насосов - основные технические характеристики

Чтобы посмотреть подробные характеристики, кликните на марке (открывается в новом окне).

Фильтр

Мощность, кВт

2,2

5,5

7,5

18,5

Частота вращения, об/мин

1500

3000

Марка	Мощность, кВт	Об/мин	Ток, А	КПД, %	Коэффициент мощности	Iп/Iн	Масса, кг
Марка	Мощность, кВт	Об/мин	Ток, А	КПД, %	Коэффициент мощности	Iп/Iн	Чугун	Алюм.
АИР80В2Ж	2,2	3000	4,85	81	0,85	7	18	18
АИР90L2Ж	3	3000	6,34	82,6	0,87	7	22	22
АИР100L2Ж	5,5	3000	11,1	85,7	0,88	7,5	32	32
АИР100S2Ж	4	3000	8,2	84,2	0,88	7,5	28	28
АИР112М2Ж	7,5	3000	14,9	87	0,88	7,5	45	45
АИР132М2Ж	11	3000	21,2	88,4	0,89	7,5	85	85
АИР160S2Ж	15	3000	28,6	89,4	0,89	7,5	132	132
АИР160М4Ж	18,5	1500	36,3	90	0,86	7,5	150	150

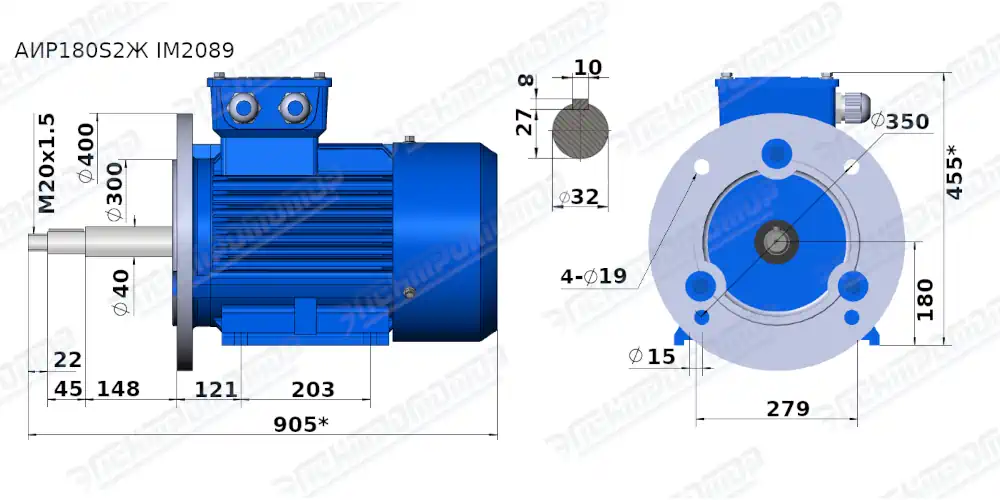

АИР180S2Ж	22	3000	41	90,5	0,9	7,5	190	190
АИР180М2Ж	30	3000	55,4	91,4	0,9	7,5	200	200
