Насосы СМ - сточно-массные
Насосы типа СМ используются для перекачивания фекальных вод, городских, бытовых и производственных сточных масс и других жидкостей.
Конструкция насосов СМ
Конструкция насоса СМ аналогична конструкции консольных насосов типа К. Отличие состоит в конструкции рабочего колеса и корпуса. В насосах СМ колесо изготовлено с большим проходным сечением, т.е. с меньшим количеством лопаток и существенно шире.
Корпус и рабочее колесо изготовлены из серого чугуна, защитная втулка и вал - сталь 45, 35.
В насосе установлено двойное сальниковое уплотнение из хлопчатобумажной набивки, куда для охлаждения и обеспечения гидравлического затвора подается техническая жидкость под давлением, превышающим давление перед в напорном патрубке на 0,5-1,0 атм.
Комплектующие электродвигатели
Агрегаты комплектуются асинхронными электродвигателями, напряжением 220/380 или 380/660В, исполнения по монтажу - на лапах (1М1081, 1М1001).
Физико-химические свойства перекачиваемой жидкости:
- Водородный показатель pH - от 6 до 8,5, плотность - до 1050 кг/м³.
Допускаемые механические включения:
- Абразивные взвешенные вещества - содержание по массе - не более 1,0%, размер частиц - не более 5 мм, предельная концентрация перекачиваемой массы - 2%, содержание газа в жидкости не более 5%.
- Температура перекачиваемых сред - до 80°С.
Расшифровка условного обозначения насосов СМ.
Насос СМ150-125-315/4-СД-УХЛ4, где:
- СМ - сточно-массный
- 150 - условный диаметр входного патрубка
- 125 - условный диаметр выходного патрубка
- 315 - теоретический диаметр рабочего колеса
- /4 - 1450 об/мин, (/2 - 2900 об/мин, /6 - 950 об/мин)
- СД - двойное сальниковое уплотнение
- УХЛ - климатическое исполнение
- 4 - категория размещения.
Насосы СМ - сточно-массные - технические характеристики
Чтобы посмотреть подробные характеристики, кликните на марке (открывается в новом окне).
| Типоразмер насоса | Подача, м³/час |
Напор, м | Мощность, кВт | Марка эл/дв. |
NPSH | Масса, кг | Частота вращения, об/мин | ||
| Насос | Двигатель | Насос | Агрегат | ||||||
| СМ80-50-200/2 | 50 | 50 | 14,6 | 15 | АИР160S2 | 4 | 70 | 186 | 2900 |
| СМ80-50-200/4 | 25 | 12,5 | 2,2 | 4 | АИР100L4 | 3,5 | 70 | 128 | 1450 |
| СМ80-50-200а/2 | 45 | 42 | 10 | 11 | АИР132М2 | 4 | 70 | 167 | 2900 |
| СМ80-50-200а/4 | 22 | 9 | 1,3 | 3 | АИР100S4 | 3,5 | 70 | 127 | 1450 |
| СМ80-50-200б/2 | 25 | 32 | 8,5 | 11 | АИР132М2 | 3,5 | 70 | 167 | 2900 |
| СМ80-50-200б/4 | 20 | 7,5 | 1 | 3 | АИР100S4 | 3,4 | 70 | 127 | 1450 |
| СМ100-65-200/2 | 100 | 50 | 27 | 30 | АИР180М2 | 4,2 | 80 | 270 | 2900 |
| СМ100-65-200/4 | 50 | 12,5 | 3,5 | 4 | АИР100L4 | 4 | 80 | 138 | 1450 |
| СМ100-65-200а/2 | 100 | 32 | 20,5 | 22 | АИР180S2 | 4,7 | 80 | 255 | 2900 |
| СМ100-65-200а/4 | 45 | 9 | 2,7 | 3 | АИР100S4 | 4 | 80 | 132 | 1450 |
| СМ100-65-200б/2 | 80 | 32 | 15,6 | 18,5 | АИР160М2 | 4,5 | 80 | 209 | 2900 |
| СМ100-65-200б/4 | 40 | 8 | 2 | 3 | АИР100S4 | 4 | 80 | 132 | 1450 |
| СМ100-65-250/2 | 100 | 80 | 42 | 45 | АИР200L2 | 6 | 81 | 376 | 2900 |
| СМ100-65-250/4 | 50 | 20 | 6 | 7,5 | АИР132S4 | 4,3 | 81 | 175 | 1450 |
| СМ100-65-250а/2 | 90 | 70 | 36 | 37 | АИР200М2 | 5,4 | 81 | 365 | 2900 |
| СМ100-65-250а/4 | 45 | 17 | 4,6 | 5,5 | АИР112М4 | 4,3 | 81 | 150 | 1450 |
| СМ100-65-250б/2 | 80 | 60 | 28 | 30 | АИР180М2 | 5 | 81 | 276 | 2900 |
| СМ100-65-250б/4 | 40 | 15 | 4 | 4 | АИР100L4 | 5 | 81 | 137 | 1450 |
| СМ125-80-315/4 | 80 | 32 | 15 | 22 | АИР180S4 | 2,8 | 115 | 348 | 1450 |
| СМ125-80-315а/4 | 72 | 26 | 13,2 | 18,5 | АИР160М4 | 3 | 115 | 320 | 1450 |
| СМ125-80-315б/4 | 65 | 20 | 11,2 | 15 | АИР160S4 | 3 | 115 | 300 | 1450 |
| СМ125-100-250/4 | 100 | 20 | 11,2 | 15 | АИР160S4 | 2,8 | 111 | 296 | 1450 |
| СМ125-100-250а/4 | 100 | 15 | 8,3 | 11 | АИР132М4 | 3,5 | 111 | 239 | 1450 |
| СМ125-100-250б/4 | 80 | 14 | 6,8 | 7,5 | АИР132S4 | 3,9 | 111 | 228 | 1450 |
| СМ150-125-315/4 | 200 | 32 | 29 | 37 | АИР200М4 | 3 | 132 | 453 | 1450 |
| СМ150-125-315/6 | 100 | 15 | 9,6 | 11 | АИР160S6 | 2,5 | 132 | 319 | 980 |
| СМ150-125-315а/4 | 180 | 27,5 | 23 | 30 | АИР180М4 | 3 | 132 | 397 | 1450 |
| СМ150-125-315а/6 | 100 | 12,5 | 8,7 | 11 | АИР160S6 | 2,7 | 132 | 319 | 980 |
| СМ150-125-315б/4 | 160 | 22,5 | 19 | 22 | АИР180S4 | 3 | 132 | 372 | 1450 |
| СМ150-125-315б/6 | 92 | 10 | 6,9 | 7,5 | АИР132М6 | 2,9 | 132 | 269 | 980 |
| СМ200-150-400/4 | 400 | 50 | 98 | 110 | АИР280S4 | 7 | 228 | 968 | 1450 |
| СМ200-150-400/6 | 250 | 22,5 | 28 | 30 | АИР200L6 | 6 | 228 | 580 | 980 |
| СМ200-150-400а/4 | 300 | 40 | 72 | 90 | АИР250М4 | 6,7 | 228 | 866 | 1450 |
| СМ200-150-400а/6 | 220 | 17 | 21 | 22 | АИР200М6 | 6,2 | 228 | 554 | 980 |
| СМ200-150-400б/4 | 300 | 32 | 56 | 75 | АИР250S4 | 7,2 | 228 | 795 | 1450 |
| СМ200-150-400б/6 | 200 | 14 | 14,5 | 18,5 | АИР180М6 | 6,2 | 228 | 486 | 980 |
| СМ200-150-500/4 | 400 | 80 | 149 | 200 | АИР315М4 | 8 | 436 | 1861 | 1450 |
| СМ200-150-500а/4 | 380 | 64 | 110 | 160 | АИР315S4 | 8 | 436 | 1761 | 1450 |
| СМ200-150-500б/4 | 360 | 50 | 98 | 110 | АИР280S4 | 8 | 436 | 1201 | 1450 |
| 2СМ250-200-400/4 | 800 | 50 | 180 | 250 | АИР355S4 | 7 | 460 | 2300 | 1450 |
| 2СМ250-200-400/6 | 530 | 22 | 58 | 75 | АИР280S6 | 4 | 460 | 1202 | 980 |
| 2СМ250-200-400а/4 | 760 | 43 | 160 | 200 | АИР315М4 | 7 | 460 | 1885 | 1450 |
| 2СМ250-200-400а/6 | 510 | 18 | 45 | 55 | АИР250М6 | 4 | 460 | 1042 | 980 |
| 2СМ250-200-400б/4 | 720 | 35 | 125 | 160 | АИР315S4 | 7 | 460 | 1785 | 1450 |
| 2СМ250-200-400б/6 | 480 | 16 | 35 | 45 | АИР250S6 | 4 | 460 | 1012 | 980 |
Вес насосов СМ указан ориентировочно.

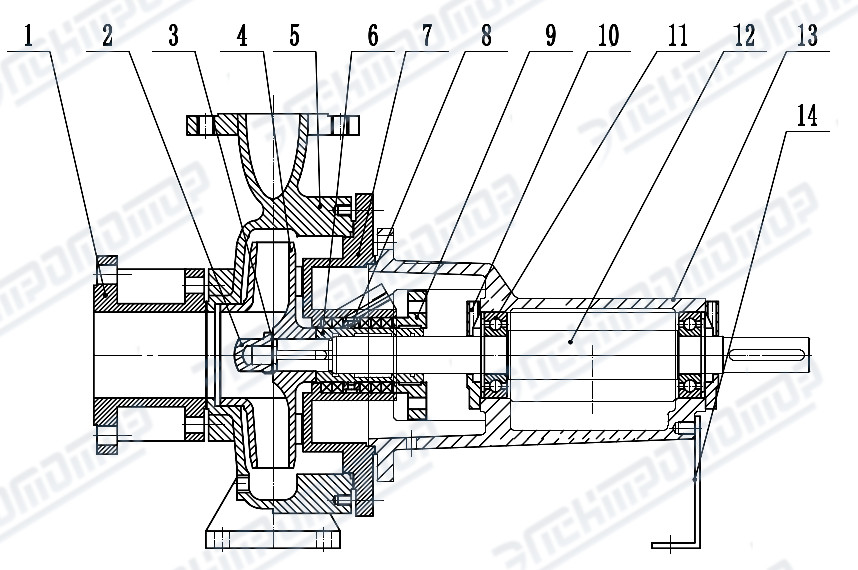

Разрез насоса типа СМ
| № | Наименование | № | Наименование |
| 1 | Всасывающий патрубок | 8 | Кольцо сальника |
| 2 | Гайка рабочего колеса | 9 | Крышка сальника |
| 3 | Кольцо уплотнительное | 10 | Крышки подшипников |
| 4 | Рабочее колесо | 11 | Подшипники |
| 5 | Корпус насоса | 12 | Вал насоса |
| 6 | Втулка защитная | 13 | Кронштейн |
| 7 | Корпус уплотнения | 14 | Опора насоса |
