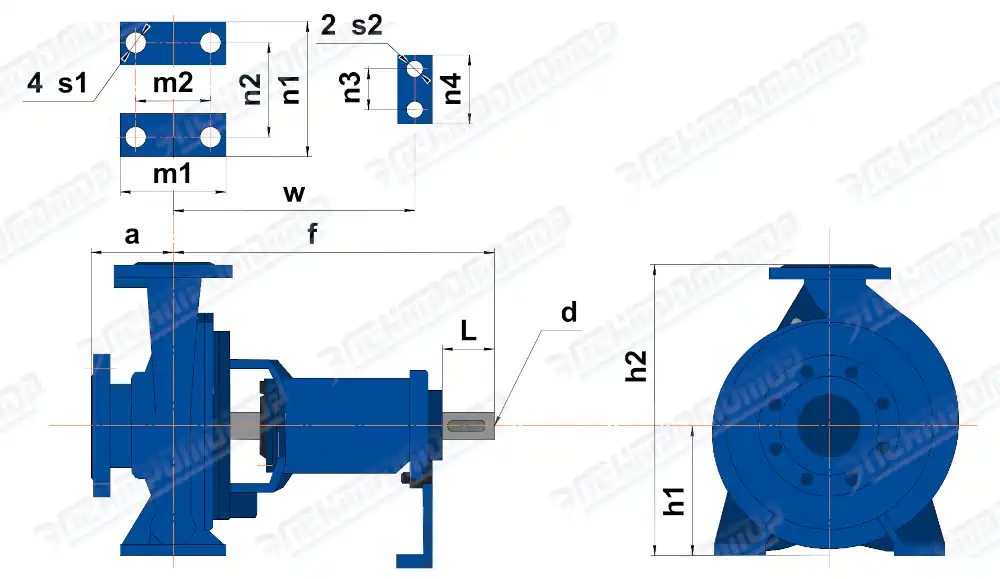

Габаритные и присоединительные размеры насосов типа К

Марка насоса	a	f	h1	h2	m1	m2	n1	n2	n3	n4	w	s1	s2	d	L
К50-32-125	80	386	112	252	100	70	190	140	110	150	285	14,5	14,5	24	50
К50-32-160	80	386	132	292	100	70	240	190	110	150	285	14,5	14,5	24	50
К50-32-200	80	386	160	340	100	70	240	190	110	150	285	14,5	14,5	24	50
К50-32-250	100	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К65-50-125	80	386	112	252	100	70	210	160	110	150	285	14,5	14,5	24	50
К65-50-160	80	386	132	292	100	70	240	190	110	150	285	14,5	14,5	24	50
К65-40-200	100	386	160	340	100	70	265	212	110	150	285	14,5	14,5	24	50
К65-40-250	100	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К65-40-315	125	500	200	450	125	95	345	280	110	150	370	18,5	14,5	32	80
К80-65-125	100	386	132	292	100	70	240	190	110	150	285	14,5	14,5	24	50
К80-65-160	100	386	160	340	100	70	265	212	110	150	285	14,5	14,5	24	50
К80-50-200	100	386	160	360	100	70	265	212	110	150	285	14,5	14,5	24	50
К80-50-250	125	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К80-50-315	125	500	225	505	125	95	345	280	110	150	370	18,5	14,5	32	80
К100-80-125	100	386	160	340	125	95	280	212	110	150	285	14,5	14,5	24	50
К100-80-160	100	500	160	360	125	95	280	212	110	150	370	14,5	14,5	32	80
К100-65-200	100	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К100-65-250	125	500	200	450	160	120	360	280	110	150	370	18,5	14,5	32	80
К100-65-315	125	535	225	505	160	120	400	315	110	150	370	18,5	14,5	42	110
К125-125-125	125	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К125-80-160	125	500	180	405	125	95	320	250	110	150	370	14,5	14,5	32	80
К125-80-200	125	500	180	430	125	95	345	280	110	150	370	14,5	14,5	32	80
К125-80-250	125	500	225	505	160	120	400	315	110	150	370	18,5	14,5	32	80
К125-100-200	125	500	200	480	160	120	360	280	110	150	370	18,5	14,5	32	80
К125-100-250	140	535	225	505	160	120	400	315	110	150	370	18,5	14,5	42	110
К125-100-315	140	535	250	565	160	120	400	315	110	150	370	18,5	14,5	42	110
К125-100-400	140	530	280	635	200	150	500	400	110	150	370	24	14,5	42	110
К150-125-160	160	500	200	450	160	120	360	280	110	150	370	17,5	14,5	32	80
К150-125-200	125	500	225	505	160	120	360	280	110	150	370	17,5	14,5	32	80
К150-125-250	140	535	250	605	160	120	400	315	110	150	370	22	14,5	42	110
К150-125-315	140	535	280	635	200	150	500	400	110	150	370	22	14,5	42	110
К150-125-400	140	535	315	715	200	150	500	400	110	150	370	22	14,5	42	110
К200-200-200	160	535	280	635	200	150	500	400	110	150	370	22	14,5	42	110
К200-150-250	160	535	280	655	200	150	500	400	110	150	370	22	18,5	42	110
К200-150-315	160	670	315	715	200	150	550	450	140	200	500	24	18,5	48	110
К200-150-400	160	670	315	765	200	150	550	450	140	200	500	24	18,5	48	110

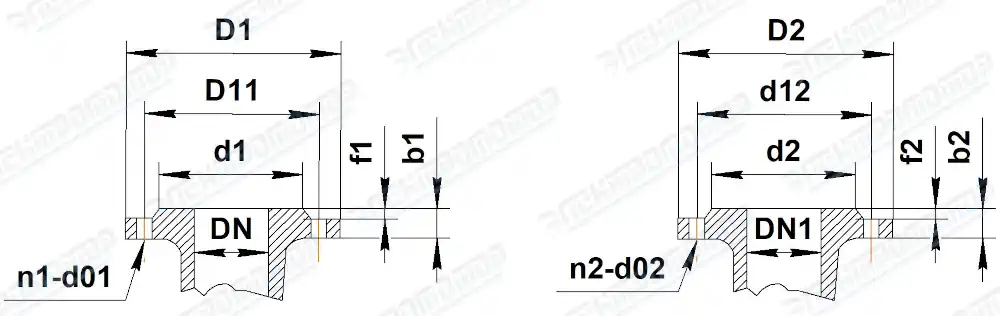

Размеры фланцев

Марка насоса	DN	D1	D11	d1	b1	f1	n1	d01	DN1	D2	D12	d2	b2	f2	n2	d02
К50-32-125	50	165	125	102	20	3	4	17,5	32	140	100	78	18	3	4	17,5
К50-32-160	50	165	125	102	20	3	4	17,5	32	140	100	78	18	3	4	17,5
К50-32-200	50	165	125	102	20	3	4	17,5	32	140	100	78	18	3	4	17,5
К50-32-250	50	165	125	102	20	3	4	17,5	32	140	100	78	18	3	4	17,5
К65-50-125	65	185	145	122	20	3	4	17,5	50	165	125	102	20	3	4	17,5
К65-50-160	65	185	145	122	20	3	4	17,5	50	165	125	102	20	3	4	17,5
К65-40-200	65	185	145	122	20	3	4	17,5	40	150	110	88	18	3	4	17,5
К65-40-250	65	185	145	122	20	3	4	17,5	40	150	110	88	18	3	4	17,5
К65-40-315	65	185	145	122	20	3	4	17,5	40	150	110	88	18	3	4	17,5
К80-65-125	80	200	160	133	20	3	4*/8	17,5	65	185	145	122	20	3	4	17,5
К80-65-160	80	200	160	133	20	3	4*/8	17,5	65	185	145	122	20	3	4	17,5
К80-50-200	80	200	160	133	20	3	4*/8	17,5	50	165	125	102	20	3	4	17,5
К80-50-250	80	200	160	133	20	3	4*/8	17,5	50	165	125	102	20	3	4	17,5
К80-50-315	80	200	160	133	20	3	4*/8	17,5	50	165	125	102	20	3	4	17,5
К100-80-125	100	220	180	158	22	3	8	17,5	80	200	160	133	20	3	4*/8	17,5
К100-80-160	100	220	180	158	22	3	8	17,5	80	200	160	133	20	3	4*/8	17,5
К100-65-200	100	220	180	158	22	3	8	17,5	65	185	145	122	20	3	4	17,5
К100-65-250	100	220	180	158	22	3	8	17,5	65	185	145	122	20	3	4	17,5
К100-65-315	100	220	180	158	22	3	8	17,5	65	185	145	122	20	3	4	17,5
К125-125-125	125	250	210	184	22	3	8	17,5	125	250	210	184	22	3	8	17,5
К125-80-160	125	250	210	184	22	3	8	17,5	80	200	160	133	20	3	4	17,5
К125-80-200	125	250	210	184	22	3	8	17,5	80	200	160	133	20	3	4	17,5
К125-80-250	125	250	210	184	22	3	8	17,5	80	200	160	133	20	3	4	17,5
К125-100-200	125	250	210	184	22	3	8	17,5	100	220	180	158	22	3	8	17,5
К125-100-250	125	250	210	184	22	3	8	17,5	100	220	180	158	22	3	8	17,5
К125-100-315	125	250	210	184	22	3	8	17,5	100	220	180	158	22	3	8	17,5
К125-100-400	125	250	210	184	22	3	8	17,5	100	220	180	158	22	3	8	17,5
К150-125-160	150	285	240	212	24	3	8	22	125	250	210	184	22	3	8	17,5
К150-125-200	150	285	240	212	24	3	8	22	125	250	210	184	22	3	8	17,5
К150-125-250	150	285	240	212	24	3	8	22	125	250	210	184	22	3	8	17,5
К150-125-315	150	285	240	212	24	3	8	22	125	250	210	184	22	3	8	17,5
К150-125-400	150	285	240	212	24	3	8	22	125	250	210	184	22	3	8	17,5
К200-200-200	200	340	295	266	24	3	8*/12	22	200	340	295	266	24	3	8	22
К200-150-250	200	340	295	266	24	3	8*/12	22	150	285	240	212	22	3	8	22
К200-150-315	200	340	295	266	24	3	8*/12	22	150	285	240	212	22	3	8	22
К200-150-400	200	340	295	266	24	3	8*/12	22	150	285	240	212	22	3	8	22

* - для насосов с консистентной смазкой подшипников. В случае, если информация для вас существенна, уточняйте у клиентского менеджера.

Габаритно-присоединительные размеры насосных агрегатов типа К

Тип насосного агрегата	A	A1	d	H	H1	L	l	l1
50-32-125	450	270	20	172	140	808	80	130
50-32-125а	450	270	20	172	140	788	80	130
65-50-125	500	290	20	172	140	838	80	127
65-50-160	480	320	20	182	160	828	80	140
65-50-160а	480	320	20	182	160	784	80	140
65-40-250	940	550	20	260	225	1135	100	185
80-65-160	480	350	20	220	180	913	100	165
80-65-160а	480	350	20	220	180	828	100	165
80-50-200	600	380	20	230	200	1013	100	195
80-50-200а	530	380	20	230	200	913	100	205
80-50-250	940	550	20	260	225	1175	125	185
100-80-160	680	380	20	230	200	1125	100	193
100-80-160а	600	380	20	230	200	1035	100	193
100-65-200	770	420	20	250	225	1175	100	193
100-65-200а	700	420	20	250	225	1175	100	193
100-65-250	700	490	20	270	250	1335	125	270
100-65-250а	700	490	20	270	250	1235	125	270
150-125-250	700	430	20	320	355	1205	140	285
150-125-315	770	520	20	350	355	1265	140	303
200-150-250	700	520	20	430	375	1265	160	323
200-150-315	770	520	20	385	400	1540	160	405
200-150-400	600	700	33	435	450	1695	160	405
