Замена двигателей АИС на АИР

Довольно часто возникает необходимость срочно заменить электродвигатели АИС (RA, 6А или аналогичные импортные двигатели, изготовленные по стандарту DIN) на электродвигатели АИР изготовленные по ГОСТу.
Возникает такая ситуация из-за того, что электродвигатели АИС сложнее приобрести в короткие сроки и стоимость зарубежных электродвигателей достаточно высокая. А двигатели АИР можно приобрести из наличия или в достаточно разумные сроки.

Сложность замены заключается в разных привязках размеров и соответствующей размерам мощности, по стандартам DIN и по ГОСТу.

При одном и том же габарите (высоте оси вращения), мощность двигателей изготовленных по ГОСТу превышает мощность по DIN на один-два шага ( в некоторых случаях одинакова). Т.е. если подобрать аналог двигателя АИС по мощности и частоте вращения из АИР, то размеры его в большинстве случаев будут меньше, что не дает возможность замены без изменения конструкции приводимого оборудования.

Возможный выход в данной ситуации - замена АИС на АИР большей мощности. В некоторых случаях это возможно сделать не прибегая к переделке приводимого механизма (или сделав достаточно простую его доработку).

Ниже приведены таблицы для возможности выбора замены для исполнений IM1081 (В3), IM3081 (В5) и IM3681 (В14). Для IM2081 (В35) и IM2181 (В34) замену подобрать практически невозможно.

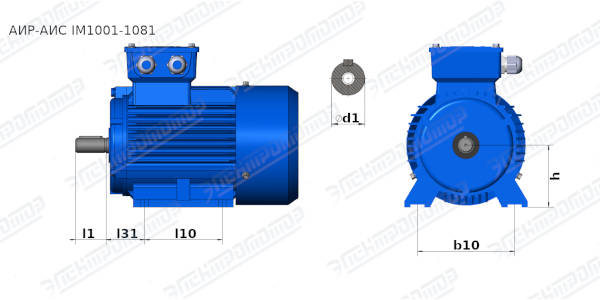

Таблица сравнения и подбора замены электродвигателей АИС на АИР

АИС (RA, 6А) Возможная замена Отличающиеся размеры (АИС–АИР), мм
Тип кВт об/мин Тип кВт l1 l31 l10 b10 d1 h
АИС56А2 0,09 3000 АИР50А2 0,09
36–32 71–63 90–80
56–50
АИР56А2 0,18 20–23


9–11
АИС56В2 0,12 3000 АИР50А2 0,12
36–32 71–63 90–80
56–50
АИР56А2 0,18 20–23


9–11
АИС56С2 0,18 3000 АИР56А2 0,18 20–23


9–11
АИС56А4 0,06 1500 АИР50А4 0,06
36–32 71–63 90–80
56–50
АИР56А4 0,12 20–23


9–11
АИС56В4 0,09 1500 АИР50В4 0,09
36–32 71–63 90–80
56–50
АИР56А4 0,12 20–23


9–11
АИС56С4 0,12 1500 АИР56А4 0,12 20–23


9–11
АИС63A2 0,18 3000 АИР56А2 0,18
40–36 80–71 100–90
63–56
АИР63А2 0,37 23–30


11–14
АИС63B2 0,25 3000 АИР56В2 0,25
40–36 80–71 100–90
63–56
АИР63А2 0,37 23–30


11–14
АИС63С2 0,37 3000 АИР63А2 0,37 23–30


11–14
АИС63A4 0,12 1500 АИР56А4 0,12
40–36 80–71 100–90
63–56
АИР63А4 0,25 23–30


11–14
АИС63B4 0,18 1500 АИР56В4 0,18
40–36 80–71 100–90
63–56
АИР63А4 0,25 23–30


11–14
АИС63A6 0,09 1000 АИР63А6 0,18 23–30


11–14
АИС63B6 0,12
АИС71A2 0,37 3000 АИР63А2 0,37
45–40 90–80 112–100
71–63
АИР71А2 0,75 30–40


14–19
АИС71B2 0,55 3000 АИР63В2 0,55
45–40 90–80 112–100
71–63
АИР71А2 0,75 30–40


14–19
АИС71С2 0,75 3000 АИР71А2 0,75 30–40


14–19
АИС71A4 0,25 1500 АИР63А4 0,25
45–40 90–80 112–100
71–63
АИР71А4 0,55 30–40


14–19
АИС71B4 0,37 1500 АИР63В4 0,37
45–40 90–80 112–100
71–63
АИР71А4 0,55 30–40


14–19
АИС71С4 0,55 1500 АИР71А4 0,55 30–40


14–19
АИС71A6 0,18 1000 АИР63А6 0,18
45–40 90–80 112–100
71–63
АИР71А6 0,37 30–40


14–19
АИС71B6 0,25 1000 АИР63В6 0,25
45–40 90–80 112–100
71–63
АИР71А6 0,37 30–40


14–19
АИС71С6 0,37 1000 АИР71А6 0,37 30–40


14–19
АИС80А2 0,75 3000 АИР71А2 0,75
50–45 100–90 125–112
80–71
АИР80А2 1,5 40–50
100–125
19–22
АИС80В2 1,1 3000 АИР71В2 1,1
50–45 100–90 125–112
80–71
АИР80А2 1,5 40–50
100–125
19–22
АИС80С2 1,5 3000 АИР80А2 1,5 40–50
100–125
19–22
АИС80А4 0,55 1500 АИР71А4 0,55
50–45 100–90 125–112
80–71
АИР80А4 1,1 40–50
100–125
19–22
АИС80В4 0,75 1500 АИР71В4 0,75
50–45 100–90 125–112
80–71
АИР80А4 1,1 40–50
100–125
19–22
АИС80С4 1,1 1500 АИР80А4 1,1 40–50
100–125
19–22
АИС80А6 0,37 1000 АИР71А6 0,37
50–45 100–90 125–112
80–71
АИР80А6 0,75 40–50
100–125
19–22
АИС80В6 0,55 1000 АИР71В6 0,55
50–45 100–90 125–112
80–71
АИР80А6 0,75 40–50
100–125
19–22
АИС80С6 0,75 1000 АИР80А6 0,75 40–50
100–125
19–22
АИС80А8 0,18 750 АИР80А8 0,37 40–50
100–125
19–22
АИС80В8 0,25 750 АИР71В8 0,25
50–45 100–90 125–112
80–71
АИР80А8 0,37 40–50
100–125
19–22
АИС80С8 0,37 750 АИР80А8 0,37 40–50
100–125
19–22
АИС90S2 1,5 3000 АИР80A2 1,5
56–50
140–125 24–22 90–80
АИР90L2 3

100–125


АИС90L2 2,2 3000 АИР80В2 2,2

125–100


АИР90L2 3 полностью совпадают
АИС90LB2 3 3000 АИР90L2 3 полностью совпадают
АИС90S4 1,1 1500 АИР80А4 1,1
56–50
140–125 24–22 90–80
АИР90L4 2,2

100–125


АИС90L4 1,5 1500 АИР80В4 1,5

125–100


АИР90L4 2,2 полностью совпадают
АИС90LB4 2,2 1500 АИР90L4 2,2





АИС90S6 0,75 1000 АИР80А6 0,75
56–50
140–125 24–22 90–80
АИР90L6 1,5

100–125


АИС90L6 1,1 1000 АИР80В6 1,1

125–100


АИР90L6 1,5 полностью совпадают
АИС90LB6 1,5 1000 АИР90L6 1,5





АИС90S8 0,37 750 АИР80А8 0,37
56–50
140–125 24–22 90–80
АИР90LA8 0,75

100–125


АИС90L8 0,55 750 АИР80В8 0,55

125–100


АИР90LA8 0,75 полностью совпадают
АИС100L2 3 3000 АИР90L2 3 60–50 63–56 140–125 160–140 28–24 100–90
АИР100S2 4

140–112


АИС100LB2 4 3000 АИР100S2 4

140–112


АИС100LA4 2,2 1500 АИР90L4 2,2 60–50 63–56 140–125 160–140 28–24 100–90
АИР100S4 3

140–112


АИС100LB4 3 1500 АИР100S4 3

140–112


АИС100LC4 4 1500 АИР100L4 4 полностью совпадают
АИС100L6 1,5 1000 АИР90L6 1,5 60–50 63–56 140–125 160–140 28–24 100–90
АИР100L6 2,2 полностью совпадают
АИС100LA8 0,75 750 АИР90LA8 0,75 60–50 63–56 140–125 160–140 28–24 100–90
АИР100L8 1,5 полностью совпадают
АИС100LB8 1,1 750 АИР90LB8 1,1 60–50 63–56 140–125 160–140 28–24 100–90
АИР100L8 1,5 полностью совпадают
АИС112М2 4 3000 АИР100S2 4
70–63 140–112 190–160
112–100
АИР112М2 7,5 60–80


28–32
АИС112LA2 5,5 3000 АИР100L2 5,5
70–63
190–160
112–100
АИР112М2 7,5 60–80


28–32
АИС112LB2 7,6 3000 АИР112М2 7,5 60–80


28–32
АИС112М4 4 1500 АИР100L4 4
70–63
190–160
112–100
АИР112М4 5,5 60–80


28–32
АИС112L4 5,5 1500 АИР112М4 5,5 60–80


28–32
АИС112М6 2,2 1000 АИР100L6 2,2
70–63
190–160
112–100
АИР112МА6 3 60–80


28–32
АИС112L6 3 1000 АИР112МА6 3 60–80


28–32
АИС112М8 1,5 750 АИР100L8 1,5
70–63
190–160
112–100
АИР112МА8 2,2 60–80


28–32
АИС132SA2 5,5 3000 АИР100L2 5,5 80–60 89–63
216–160 38–28 132–100
АИР132М2 11

140–178


АИС132SB2 7,5 3000 АИР112М2 7,5
89–70
216–190 38–32 132–112
АИР132М2 11

140–178


АИС132МВ2 11 3000 АИР132М2 11 полностью совпадают
АИС132МС2 15 3000 АИР160S2 15 80–110 89–108
216–254 38–42 132–160
АИС132S4 5,5 1500 АИР112М4 5,5
89–70
216–190 38–32 132–112
АИР132S4 7,5 полностью совпадают
АИС132М4 7,5 1500 АИР132S4 7,5

178–140


АИС132L4 11 1500 АИР132М4 11 полностью совпадают
АИС132S6 3 1000 АИР112МА6 3
89–70
216–190 38–32 132–112
АИР132S6 5,5 полностью совпадают
АИС132МА6 4 1000 АИР112МВ6 4
89–70 178–140 216–190 38–32 132–112
АИР132S6 5,5

178–140


АИС132МВ6 5,5 1000 АИР132S6 5,5

178–140


АИС132S8 2,2 750 АИР112МА8 2,2
89–70
216–190 38–32 132–112
АИР132S8 4 полностью совпадают
АИС132М8 3 750 АИР112МВ8 3
89–70 178–140 216–190 38–32 132–112
АИР132S8 4

178–140


АИС160МА2 11 3000 АИР132М2 11 110–80 108–89 210–178 254–216 42–38 160–132
АИР160S2 15

210–178


АИС160МВ2 15 3000 АИР160S2 15

210–178


АИС160М4 11 1500 АИР132М4 11 110–80 108–89 210–178 254–216 42–38 160–132
АИР160S4 15

210–178
42–48
АИС160М6 7,5 1000 АИР132М6 7,5 110–80 108–89 210–178 254–216 42–38 160–132
АИР160S6 11

210–178
42–48
АИС160МА8 4 750 АИР132S8 4 110–80 108–89 210–140 254–216 42–38 160–132
АИР160S8 7,5

210–178
42–48
АИС160МВ8 5,5 750 АИР132М8 5,5 110–80 108–89 210–178 254–216 42–38 160–132
АИР160S8 7,5 110–80 108–89 210–178
42–48
АИС160L2 18,5 3000 АИР160М2 18,5

254–210


АИС160L4 15 1500 АИР160S4 15

254–178
42–48
АИС160L6 11 1000 АИР160S6 11

254–178
42–48
АИС160L8 7,5 750 АИР160S8 7,5

254–178
42–48
АИС180М2 22 3000 АИР180S2 22

241–203


АИС180М4 18,5 1500 АИР160М4 18,5
121–108 241–210 279–254
180–160
АИР180S4 22

241–203
48–55
АИС180L4 22 1500 АИР180S4 22

279–203
48–55
АИС180L6 15 1000 АИР160М6 15
121–108 279–210 279–254
180–160
АИР180М6 18,5

279–241
48–55
АИС180L8 11 750 АИР160М8 11
121–108 279–210 279–254
180–160
АИР180М8 15

279–241
48–55
АИС200LA2 30 3000 АИР180М2 30
133–121 305–241 318–279 55–48 200–180
АИР200М2 37

305–267


АИС200LB2 37 3000 АИР200М2 37

305–267


АИС200L4 30 1500 АИР180М4 30
133–121 305–241 318–279
200–180
АИР200М4 37 110–140
305–267
55–60
АИС200LA6 18,5 1000 АИР180М6 18,5
133–121 305–241 318–279
200–180
АИР200М6 22 110–140
305–267
55–60
АИС200LB6 22 1000 АИР200М6 22 110–140
305–267
55–60
АИС200L8 15 750 АИР180М8 15
133–121 305–241 318–279
200–180
АИР200М8 18,5 110–140
305–267
55–60
АИС225S4 37 1500 АИР200М4 37
149–133 286–267 356–318
225–200
АИР225М4 55

286–311
60–65
АИС225S8 18,5 750 АИР200М8 18,5
149–133 286–267 356–318
225–200
АИР225М8 30

286–311
60–65
АИС225М2 45 3000 АИР200L2 45
149–133 311–305 356–318
225–200
АИР225М2 55 полностью совпадают
АИС225М4 45 1500 АИР200L4 45
149–133
356–318
225–200
АИР225М4 55



60–65
АИС225М6 30 1000 АИР200L6 30
149–133
356–318
225–200
АИР225М6 37



60–65
АИС225М8 22 750 АИР200L8 22
149–133
356–318
225–200
АИР225М8 30



60–65
АИС250М2 55 3000 АИР225М2 55 140–110 168–149 349–311 406–356 60–55 250–225
АИР250S2 75

349–311
60–65
АИС250М4 55 1500 АИР225М4 55
168–149 349–311 406–356
250–225
АИР250S4 75

349–311
65–75
АИС250М6 37 1000 АИР225М6 37
168–149 349–311 406–356
250–225
АИР250S6 45

349–311
65–75
АИС250М8 30 750 АИР225М8 30
168–149 349–311 406–356
250–225
АИР250S8 37

349–311
65–75
АИС280S2 75 3000 АИР250S2 75
190–168 368–311 457–406
280–250
АИС280М2 90 3000 АИР250М2 90
190–168 419–349 457–406
280–250


АИР280S2 110

419–368
65–70
АИС280S4 75 1500 АИР250S4 75
190–168 368–311 457–406
280–250
АИС280М4 90 1500 АИР250М4 90
190–168 419–349 457–406
280–250


АИР280S4 110 140–170
419–368
75–80
АИС280S6 45 1000 АИР250S6 45
190–168 368–311 457–406
280–250
АИС280М6 55 1000 АИР250М6 55
190–168 419–349 457–406
280–250


АИР280S6 75 140–170
419–368
75–80
АИС280S8 37 750 АИР250S8 37
190–168 368–311 457–406
280–250
АИС280М8 45 750 АИР250М8 45
190–168 419–349 457–406
280–250


АИР280S8 55 140–170
419–368
75–80
АИС315S2 110 3000 АИР280S2 110
216–190 406–368 508–457 65–70 315–280
АИС315М2 132 3000 АИР280М2 132
216–190 457–419 508–457 65–70 315–280


АИР315S2 160

457–406
65–75
АИС315LA2 160 3000 АИР315S2 160

508–406
65–75
АИС315LB2 200 3000 АИР315М2 200

508–457
65–75
АИС315S4 110 1500 АИР280S4 110
216–190 406–368 508–457
315–280
АИС315М4 132 1500 АИР280М4 132
216–190 457–419 508–457
315–280


АИР315S4 160

457–406
80–90
АИС315LA4 160 1500 АИР315S4 160

508–406
80–90
АИС315LB4 200 1500 АИР315М4 200

508–457
80–90
АИС315S6 75 1000 АИР280S6 75
216–190 406–368 508–457
315–280
АИС315М6 90 1000 АИР280М6 90
216–190 457–419 508–457
315–280


АИР315S6 110

457–406
80–90
АИС315LA6 110 1000 АИР315S6 110

508–406
80–90
АИС315LB6 132 1000 АИР315М6 132

508–457
80–90
АИС315S8 55 750 АИР280S8 55
216–190 406–368 508–457
315–280
АИС315М8 75 750 АИР280М8 75
216–190 457–419 508–457
315–280


АИР315S8 90

457–406
80–90
АИС315LA8 90 750 АИР315S8 90

508–406
80–90
АИС315LB8 110 750 АИР315М8 110

508–457
80–90

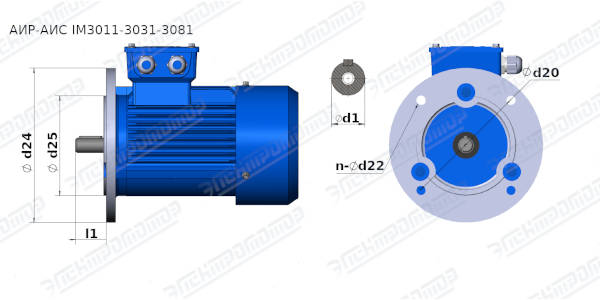

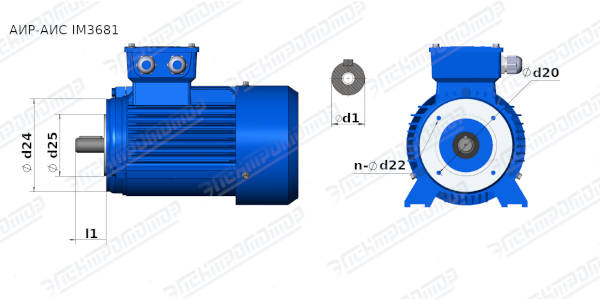

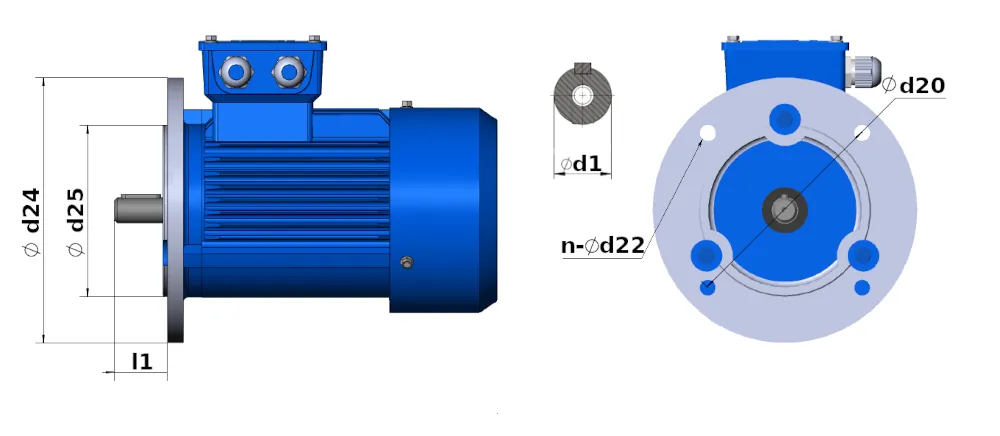

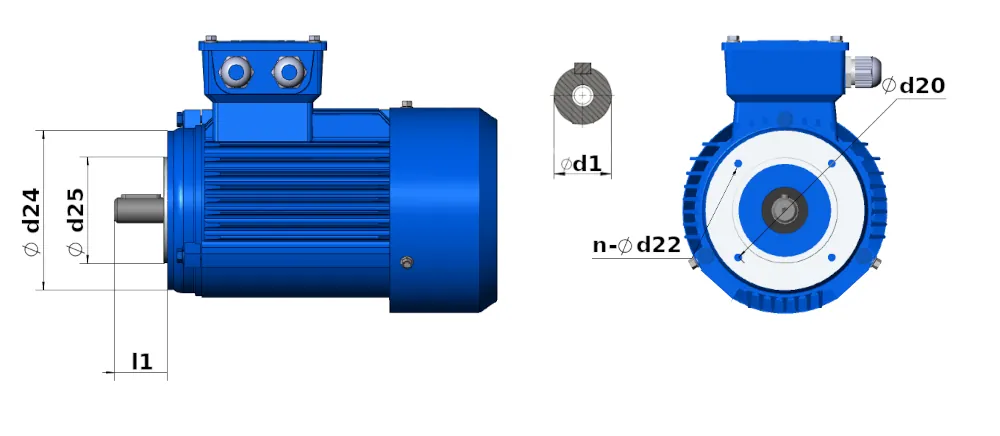

АИС (RA, 6А) Возможная замена Отличающиеся размеры (АИС–АИР), мм
Тип кВт об/мин Тип кВт l1 d1 d20
АИС56А2 0,09 3000 АИР50А2 0,09


АИР56А2 0,18 20–23 9–11 100–115
АИС56В2 0,12 3000 АИР50А2 0,12


АИР56А2 0,18 20–23 9–11 100–115
АИС56С2 0,18 3000 АИР56А2 0,18 20–23 9–11 100–115
АИС56А4 0,06 1500 АИР50А4 0,06


АИР56А4 0,12 20–23 9–11 100–115
АИС56В4 0,09 1500 АИР50В4 0,09


АИР56А4 0,12 20–23 9–11 100–115
АИС56С4 0,12 1500 АИР56А4 0,12 20–23 9–11 100–115
АИС63A2 0,18 3000 АИР56А2 0,18 полностью совпадают
АИС63B2 0,25 3000 АИР56В2 0,25 полностью совпадают
АИС63С2 0,37 3000 АИР63А2 0,37 23–30 11–14 115–130
АИС63A4 0,12 1500 АИР56А4 0,12 полностью совпадают
АИС63B4 0,18 1500 АИР56В4 0,18 полностью совпадают
АИС63A6 0,09 1000 нет замены
АИС63B6 0,12 1000
АИС71А2 0,37 3000 АИР63А2 0,37 полностью совпадают
АИС71В2 0,55 3000 АИР63В2 0,55 полностью совпадают
АИС71С2 0,75 3000 АИР71А2 0,75 30–40 14–19 130–165
АИС71А4 0,25 1500 АИР63А4 0,25 полностью совпадают
АИС71В4 0,37 1500 АИР63В4 0,37 полностью совпадают
АИС71С4 0,55 1500 АИР71А4 0,55 30–40 14–19 130–165
АИС71А6 0,18 1000 АИР63А6 0,18 полностью совпадают
АИС71В6 0,25 1000 АИР63В6 0,25 полностью совпадают
АИС71С6 0,37 1000 АИР71А6 0,37 30–40 14–19 130–165
АИС80А2 0,75 3000 АИР71А2 0,75 полностью совпадают
АИС80В2 1,1 3000 АИР71В2 1,1 полностью совпадают
АИС80С2 1,5 3000 АИР80А2 1,5 40–50 19–22
АИС80А4 0,55 1500 АИР71А4 0,55 полностью совпадают
АИС80В4 0,75 1500 АИР71В4 0,75 полностью совпадают
АИС80С4 1,1 3000 АИР80А4 1,1 40–50 19–22
АИС80А6 0,37 1000 АИР71А6 0,37 полностью совпадают
АИС80В6 0,55 1000 АИР71В6 0,55 полностью совпадают
АИС80С6 0,75 3000 АИР80А6 0,75 40–50 19–22
АИС80А8 0,18 750 АИР71А6 0,37 полностью совпадают
АИС80В8 0,25 750 АИР71В6 0,55 полностью совпадают
АИС80С8 0,37 750 АИР80А6 0,75 40–50 19–22
АИС90S2 1,5 3000 АИР80А2 1,5
24–22
АИС90L2 2,2 3000 АИР80В2 2,2
24–22
АИС90LB2 3 3000 АИР90L2 3

165–215
АИС90S4 1,1 1500 АИР80А4 1,1
24–22
АИС90L4 1,5 1500 АИР80В4 1,5
24–22
АИС90LB4 2,2 1500 АИР90L4 2,2 40–50
165–215
АИС90S6 0,75 1000 АИР80А6 0,75
24–22
АИС90L6 1,1 1000 АИР80В6 0,75
24–22
АИС90LB6 1,5 1000 АИР90L6 1,5 40–50
165–215
АИС90S8 0,37 750 АИР80А8 0,37
24–22
АИС90L8 0,55 750 АИР80В8 0,55
24–22
АИС100L2 3 3000 АИР90L2 3 60–50 28–24
АИР100S2 4 полностью совпадают
АИС100LB2 4 3000 АИР100S2 4 полностью совпадают
АИС100LA4 2,2 1500 АИР90L4 2,2 60–50 28–24
АИР100S4 3 полностью совпадают
АИС100LB4 3 1500 АИР100S4 3 полностью совпадают
АИС100L6 1,5 1000 АИР90L6 1,5 60–50 28–24
АИР100L6 2,2 полностью совпадают
АИС100LA8 0,75 750 АИР90LA8 0,75 60–50 28–24
АИР100L8 1,5 полностью совпадают
АИС100LB8 1,1 750 АИР90LB8 1,1 60–50 28–24
АИР100L8 1,5 полностью совпадают
АИС112М2 4 3000 АИР100S2 4 полностью совпадают
АИС112LA2 5,5 3000 АИР100L2 5,5 полностью совпадают
АИС112LB2 7,6 3000 АИР112М2 7,6 60–80 28–32 215–265
АИС112М4 4 1500 АИР100L4 4 полностью совпадают
АИС112L4 5,5 1500 АИР112М4 5,5 60–80 28–32 215–265
АИС112М6 2,2 1000 АИР100L6 2,2 полностью совпадают
АИС112L6 3 1500 АИР112МА6 3 60–80 28–32 215–265
АИС112М8 1,5 750 АИР100L8 1,5 полностью совпадают
АИС132SA2 5,5 3000 АИР100L2 5,5 80–60 38–28 265–215
АИР112М2 7,5
38–32
АИС132SB2 7,5 3000 АИР112М2 7,5
38–32
АИС132МВ2 11 3000 АИР132М2 11

265–300
АИС132МС2 15 3000 АИР160S2 15 80–110 38–42 265–300
АИС132S4 5,5 1500 АИР112М4 5,5
38–32
АИС132М4 7,5 1500 АИР132S4 7,5

265–300
АИС132L4 11 1500 АИР132М4 11

265–300
АИС132S6 3 1000 АИР112МА6 3
38–32
АИС132МА6 4 1000 АИР112МВ6 4
38–32
АИС132МВ6 5,5 1000 АИР132S6 5,5

265–300
АИС132S8 2,2 750 АИР112МА8 2,2
38–32
АИС132М8 3 750 АИР112МВ8 3
38–32
АИС160МА2 11 3000 АИР132М2 11 110–80 42–38
АИР160S2 15 полностью совпадают
АИС160МВ2 15 3000 АИР160S2 15 полностью совпадают
АИС160L2 18,5 3000 АИР160М2 18,5 полностью совпадают
АИС160М4 11 1500 АИР132М4 11 110–80 42–38
АИР160S4 15
42–48
АИС160L4 15 1500 АИР160S4 15
42–48
АИС160М6 7,5 1000 АИР132М6 7,5 110–80 42–38
АИР160S6 11
42–48
АИС160L6 11 1000 АИР160S6 11
42–48
АИС160МА8 4 750 АИР132S8 4 110–80 42–38
АИС160МВ8 5,5 750 АИР132М8 5,5 110–80 42–38
АИР160S8 7,5
42–48
АИС160L8 7,5 750 АИР160S8 7,5
42–48
АИС180М2 22 3000 АИР180S2 22

300–350
АИС180М4 18,5 1500 АИР160М4 18,5 полностью совпадают
АИС180L4 22 1500 АИР180S4 22
48–55 300–350
АИС180L6 15 1000 АИР160М6 15 полностью совпадают
АИС180L8 11 750 АИР160М8 11 полностью совпадают
АИС200LA2 30 3000 АИР180М2 30
55–48
АИС200LB2 37 3000 АИР200М2 37

350–400
АИС200L4 30 1500 АИР180М4 30 полностью совпадают
АИС200LA6 18,5 1000 АИР180М6 18,5 полностью совпадают
АИС200LB6 22 1000 АИР200L6 22 110–140 55–60 350–400
АИС200L8 15 750 АИР180М8 15 полностью совпадают
АИС225М2 45 3000 АИР200L2 45 полностью совпадают
АИС225S4 37 1500 АИР200М4 37 полностью совпадают
АИС225М4 45 1500 АИР200L4 45 полностью совпадают
АИС225М6 30 1000 АИР200L6 30 полностью совпадают
АИС225S8 18,5 750 АИР200М8 18,5 полностью совпадают
АИС225М8 22 750 АИР200L8 22 полностью совпадают
АИС250М2 55 3000 АИР225М2 55 140–110 60–55
АИР250S2 75
60–65
АИС250М4 55 1500 АИР225М4 55 полностью совпадают
АИС250М6 37 1000 АИР225М6 37 полностью совпадают
АИС250М8 30 750 АИР225М8 30 полностью совпадают
АИС280S2 75 3000 АИР250S2 75 полностью совпадают
АИС280М2 90 3000 АИР250М2 90 полностью совпадают
АИС280S4 75 1500 АИР250S4 75 полностью совпадают
АИС280М4 90 1500 АИР250М4 90 полностью совпадают
АИС280S6 45 1000 АИР250S6 45 полностью совпадают
АИС280М6 55 1000 АИР250М6 55 полностью совпадают
АИС280S8 37 750 АИР250S8 37 полностью совпадают
АИС280М8 45 750 АИР250М8 45 полностью совпадают
АИС315S2 110 3000 АИР280S2 110
65–70
АИС315М2 132 3000 АИР280М2 132
65–70
АИС315LA2 160 3000 АИР315S2 160
65–75
АИС315LB2 200 3000 АИР315М2 200
65–75
АИС315S4 110 1500 АИР280S4 110 полностью совпадают
АИС315М4 132 1500 АИР280М4 132 полностью совпадают
АИС315LA4 160 1500 АИР315S4 160
80–90
АИС315LB4 200 1500 АИР315М4 200
80–90
АИС315S6 75 1000 АИР280S6 75 полностью совпадают
АИС315М6 90 1000 АИР280М6 90 полностью совпадают
АИС315LA6 110 1000 АИР315S6 110
80–90
АИС315LB6 132 1000 АИР315М6 132
80–90
АИС315S8 55 750 АИР280S8 55 полностью совпадают
АИС315М8 75 750 АИР280М8 75 полностью совпадают
АИС315LA8 90 750 АИР315S8 90
80–90
АИС315LB8 110 750 АИР315М8 110
80–90

АИС (RA, 6А) Возможная замена Отличающиеся размеры (АИС–АИР), мм
Тип кВт об/мин Тип кВт l1 d1 d20 (В14А)
АИС56А2 0,09 3000 АИР50А2 0,09

65(85)–75
АИР56А2 0,18 20–23 9–11 65(85)–85(65)
АИС56В2 0,12 3000 АИР50А2 0,12

65(85)–75
АИР56А2 0,18 20–23 9–11 65(85)–85(65)
АИС56С2 0,18 3000 АИР56А2 0,18 20–23 9–11 65–85
АИС56А4 0,06 1500 АИР50А4 0,06

65(85)–75
АИР56А4 0,12 20–23 9–11 65(85)–85(65)
АИС56В4 0,09 1500 АИР50В4 0,09

65(85)–75
АИР56А4 0,12 20–23 9–11 65(85)–85(65)
АИС56С4 0,12 1500 АИР56А4 0,12 20–23 9–11 65(85)–85(65)
АИС63A2 0,18 3000 АИР56А2 0,18

75(100)–85(65)
АИС63B2 0,25 3000 АИР56В2 0,25

АИС63С2 0,37 3000 АИР63А2 0,37 23–30 11–14 75(100)–100(75)
АИС63A4 0,12 1500 АИР56А4 0,12

75(100)–85(65)
АИС63B4 0,18 1500 АИР56В4 0,18

АИС63A6 0,09 1000 АИР63А6 0,18 23–30 11–14 75(100)–100(75)
АИС63B6 0,12 1000
АИС71А2 0,37 3000 АИР63А2 0,37

85(115)–100(75)
АИС71В2 0,55 3000 АИР63В2 0,55

АИС71С2 0,75 3000 АИР71А2 0,75 30–40 14–19 85(115)–115(85)
АИС71А4 0,25 1500 АИР63А4 0,25

85(115)–100(75)
АИС71В4 0,37 1500 АИР63В4 0,37

АИС71С4 0,55 1500 АИР71А4 0,55 30–40 14–19 85(115)–115(85)
АИС71А6 0,18 1000 АИР63А6 0,18

85(115)–100(75)
АИС71В6 0,25 1000 АИР63В6 0,25

АИС71С6 0,37 1000 АИР71А6 0,37 30–40 14–19 85(115)–115(85)
АИС80А2 0,75 3000 АИР71А2 0,75

100(130)–115(85)
АИС80В2 1,1 3000 АИР71В2 1,1

АИС80С2 1,5 3000 АИР80А2 1,5 40–50 19–22 100(130)–100 |130
АИС80А4 0,55 1500 АИР71А4 0,55

100(130)–115(85)
АИС80В4 0,75 1500 АИР71В4 0,75

АИС80С4 1,1 3000 АИР80А4 1,1 40–50 19–22 100(130)–100 |130
АИС80А6 0,37 1000 АИР71А6 0,37

100(130)–115(85)
АИС80В6 0,55 1000 АИР71В6 0,55

АИС80С6 0,75 3000 АИР80А6 0,75 40–50 19–22 100(130)–100 |130
АИС80А8 0,18 750 АИР71А6 0,37

100(130)–115(85)
АИС80В8 0,25 750 АИР71В6 0,55

АИС80С8 0,37 750 АИР80А6 0,75 40–50 19–22 100(130)–100 |130
АИС90S2 1,5 3000 АИР80А2 1,5
24–22 115(130)–100(130)
АИС90L2 2,2 3000 АИР80В2 2,2
24–22
АИС90LB2 3 3000 АИР90L2 3

115(130)–115(130)
АИС90S4 1,1 1500 АИР80А4 1,1
24–22 115(130)–100(130)
АИС90L4 1,5 1500 АИР80В4 1,5
24–22
АИС90LB4 2,2 1500 АИР90L4 2,2 40–50
115(130)–115(130)
АИС90S6 0,75 1000 АИР80А6 0,75
24–22 115(130)–100(130)
АИС90L6 1,1 1000 АИР80В6 0,75
24–22
АИС90LB6 1,5 1000 АИР90L6 1,5 40–50
115(130)–115(130)
АИС90S8 0,37 750 АИР80А8 0,37
24–22 115(130)–100(130)
АИС90L8 0,55 750 АИР80В8 0,55
24–22
АИС100L2 3 3000 АИР90L2 3 60–50 28–24 130(165)–115(130)
АИР100S2 4

130(165)–130
АИС100LB2 4 3000 АИР100S2 4

130(165)–130
АИС100LA4 2,2 1500 АИР90L4 2,2 60–50 28–24 130(165)–115(130)
АИР100S4 3

130(165)–130
АИС100LB4 3 1500 АИР100S4 3

130(165)–130
АИС100L6 1,5 1000 АИР90L6 1,5 60–50 28–24 130(165)–115(130)
АИР100L6 2,2

130(165)–130
АИС100LA8 0,75 750 АИР90LA8 0,75 60–50 28–24 130(165)–115(130)
АИР100L8 1,5

130(165)–130
АИС100LB8 1,1 750 АИР90LB8 1,1 60–50 28–24 130(165)–115(130)
АИР100L8 1,5

130(165)–130
АИС112М2 4 3000 АИР100S2 4

130(165)–130
АИС112LA2 5,5 3000 АИР100L2 5,5

130(165)–130
АИС112LB2 7,6 3000 АИР112М2 7,6 60–80 28–32 130(165)–130(165)
АИС112М4 4 1500 АИР100L4 4

130(165)–130
АИС112L4 5,5 1500 АИР112М4 5,5 60–80 28–32 130(165)–130(165)
АИС112М6 2,2 1000 АИР100L6 2,2

130(165)–130
АИС112L6 3 1500 АИР112МА6 3 60–80 28–32 130(165)–130(165)
АИС112М8 1,5 750 АИР100L8 1,5

130(165)–130
