Электродвигатели многоскоростные

Многоскоростные электродвигатели изготавливаются на базе основного исполнения односкоростных двигателей и подразделяются на:

• двухскоростные с отношением числа оборотов 1500/3000 (4/2 - число полюсов), 1000/1500 (6/4), 750/1500 (8/4), 750/1000 (8/6), 500/1000 (12/6)
• трехскоростные - 1000/1500/3000 (6/4/2), 750/1500/3000 (8/4/2), 750/1000/1500 (8/6/4)
• четырехскоростные - 500/750/1000/1500 (12/8/6/4)

Схемы подключения двухскоростных электродвигателей отличаются в зависимости от соотношения числа оборотов.

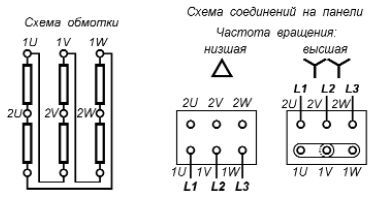

При соотношении 1/2, т.е - 1500/3000, 750/1500 и 500/1000 применяется следующая схема:

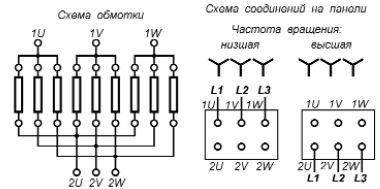

При соотношении 2/3 и 3/4, т.е -1000/1500, 750/1000 применяется другая схема:

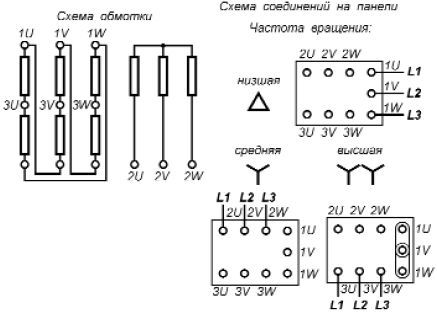

Схема подключения трехскоростных электродвигателей:

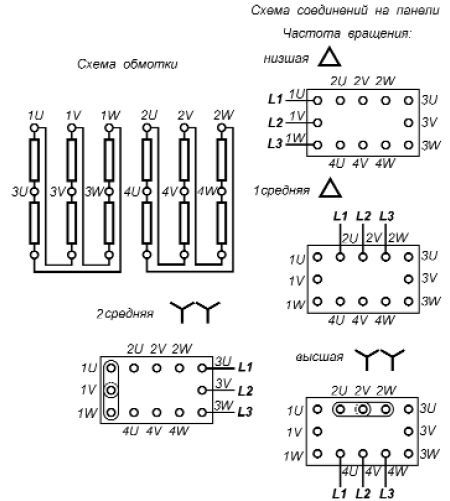

Схема подключения четырехскоростных электродвигателей:

Основные технические характеристики двухскоростных двигателей

Марка	Мощн. кВт	Об/мин	Ток, А	Момент Н*м	Iп/Iн	Момент инерции кгм2	Масса кг
1500/3000 об/мин
АИР132S4/2	6	1455	12,5	39,4	7	0,032	70
	7,1	2900	14,6	23,4	7
АИР132М4/2	8,5	1455	17,3	55,8	7,5	0,045	83,5
	9,5	2925	19,1	31	8,5
АИР180S4/2	17	1470	34,5	110	6,7	0,16	170
	20	2930	39,3	65,2	6,4
АИР180М4/2	22	1470	43,7	143	7,5	0,2	190
	26	2935	50,5	84,6	7,5
5А200М4/2	27	1475	53,4	175	7,4	0,27	245
	35	2945	64,9	114	7,2
5А200L4/2	30	1470	57,6	195	7	0,32	270
	38	2945	67,8	123	7
5А225М4/2	42	1480	81,7	271	7	0,5	345
	48	2960	87,6	155	7,5
5АМ250S4/2	55	1485	102	354	7,3	1,2	485
	60	2975	114	193	7,8
5АМ250М4/2	66	1485	121	424	7,2	1,7	520
	80	2970	148	257	7,2
1000/1500 об/мин
АИР132S6/4	5	965	12	49,5	5,6	0,053	68,5
	5,5	1435	11,1	36,6	5,7
АИР132М6/4	6,7	970	16	66	6,2	0,074	81,5
	7,5	1440	14,7	49,7	6,2
АИР180М6/4	15	975	33,6	147	6,6	0,27	180
	17	1450	33	112	6
5А200М6/4	20	980	44	195	6,5	0,41	245
	22	1460	42,2	144	6
5А200L6/4	24	980	55,2	234	6,9	0,46	265
	27	1480	51,5	174	6,5
500/1000 об/мин
АИР180М12/6	7	485	22,4	138	4,5	0,27	200
	13	975	25,9	127	6
5А200М12/6	8	485	30,6	158	4	0,41	245
	15	980	30,1	146	6
5А200L12/6	10	485	31,1	197	4	0,46	265
	18,5	975	36,3	181	6
5А225М12/6	14	485	43,9	276	4	0,65	320
	25	980	48,5	244	6
5АМ250S12/6	16	495	56,5	309	4,4	1,2	435
	30	990	58,3	289	6,6
5АМ250М12/6	18,5	490	60,1	361	4	1,4	455
	36	985	71,1	349	5,3
750/1500 об/мин
АИР132S8/4	3,6	715	9,7	48,1	4,8	0,053	68,5
	5	1435	10,3	33,3	5,9
АИР132М8/4	4,7	715	12,4	62,8	5	0,074	82
	7,5	1440	15,8	49,7	6,4
АИР180М8/4	13	730	33,6	170	5,5	0,27	180
	18,5	1465	35,9	121	6,7
5А200М8/4	15	730	40,2	196	5,3	0,41	245
	22	1460	42,2	144	6,4
5А200L8/4	17	725	39	224	5	0,46	275
	24	1450	45,5	158	5,5
5А225М8/4	23	735	55,3	299	5,5	0,7	330
	34	1475	62,7	220	6,5
5АМ250S8/4	33	740	75,3	426	5,3	1,2	435
	47	1480	87,2	303	6,4
5АМ250М8/4	37	740	81,5	478	6	1,4	465
	55	1480	99,8	355	7
750/1000 об/мин
АИР132S8/6	3,2	725	8,7	42,2	4,6	0,053	68,5
	4	965	9,1	39,6	5
АИР132М8/6	4,5	720	11,9	59,7	5,4	0,074	81,5
	5,5	970	12,3	54,1	6
АИР180М8/6	11	730	26,3	144	5,3	0,27	180
	15	970	30,1	148	6
5А200М8/6	15	730	35,4	196	5,5	0,41	245
	18,5	975	37,2	181	6
5А200L8/6	18,5	730	43,6	242	5,5	0,46	265
	23	975	46,2	225	6
5А225М8/6	22	740	51,7	284	6	0,7	330
	30	985	58,6	291	6
5АМ250S8/6	30	740	70,8	387	6	1,2	435
	37	990	73,2	357	6,4
5АМ250М8/6	42	740	93,2	542	5,5	1,4	485
	50	985	96,6	485	6,1

Основные технические характеристики трехскоростных двигателей

Марка	Мощность кВт	Об/мин	Ток А	Момент Н*м	Iп/Iн	Момент инерц. кгм2	Вес кг
1000/1500/3000 об/мин
АИР132S6/4/2	2,8	955	7,6	28	5	0,053	70
	4	1440	8,9	26,5	5
	4,5	2895	9,7	14,8	6,3
АИР132М6/4/2	3,8	955	10,1	38	5,5	0,074	83,5
	5,3	1440	11,3	35,1	6,5
	6,3	2895	13	20,8	7
750/1500/3000 об/мин
АИР132S8/4/2	1,8	710	6,1	24,2	4	0,053	70
	3,4	1440	7,5	22,5	6
	4	2895	8,6	13,2	6,5
АИР132М8/4/2	2,4	710	8,5	32,3	4,5	0,074	83,5
	4,5	1440	9,8	29,8	6,3
	5,6	2895	11,7	18,5	6,7
750/1000/1500 об/мин
АИР132S8/6/4	1,9	710	6,4	25,5	4	0,053	68,5
	2,4	950	6,1	24,1	4,4
	3,4	1410	7,7	23	4,6
АИР132М8/6/4	2,8	720	9,4	37,1	4,5	0,074	81,5
	3	960	7,7	29,8	5
	5	1425	10,7	33,5	5,2
АИР180М8/6/4	8	740	22,9	103	5,4	0,27	180
	11	975	24,3	108	6,1
	12,5	1475	27	80,9	6,5
5А200М8/6/4	10	740	30,3	129	5,5	0,41	245
	12	985	27	116	6
	17	1475	36	110	6,5
5А200L8/6/4	12	735	31,6	156	5,3	0,46	270
	15	985	31,9	145	6
	20	1475	39,9	130	6,5
5А225М8/6/4	15	740	38,9	194	5,5	0,7	330
	17	985	34,9	165	6,5
	25	1480	48	160	6,3
5АМ250S8/6/4	22	740	52	284	5,7	1,2	435
	25	990	51,1	241	7,6
	33	1485	62,2	212	7
5АМ250М8/6/4	24	740	56,8	310	5,7	1,4	465
	33	990	65,6	318	7,4
	38	1485	71,7	244	6,8

Основные технические характеристики четырехскоростных двигателей

Марка	Мощность кВт	Об/мин	Ток А	Момент Н*м	Iп/Iн	Момент инерц. кгм2	Вес кг
500/750/1000/1500 об/мин
АИР180М12/8/6/4	3	485	12,7	59,1	4,1	0,27	180
	5	730	15,5	72	4,8
	6	965	12,7	59,4	4,8
	9	1465	18,6	58,7	6
5А200М12/8/6/4	4,5	490	16,8	87,7	3,5	0,41	245
	8	735	20,5	104	4,5
	9	980	18,9	87,7	5
	12	1470	23,3	78	5,1
5А200L12/8/6/4	5	490	18,1	97,4	4	0,46	270
	9	735	23,8	123	5
	11	980	23,5	107	4,5
	15	1470	29,5	97	5
5А225М12/8/6/4	7,1	490	26,4	138	4,5	0,7	325
	13	740	36,6	168	6
	14	985	28,4	136	6
	20	1490	38,4	128	7,3
5АМ250S12/8/6/4	9	495	32,5	174	4,7	1,2	435
	17	745	43,5	218	5,9
	18,5	990	37,1	179	5,9
	27	1485	52,4	173	7
5АМ250М12/8/6/4	12	495	42,2	232	4,8	1,4	465
	21	745	51,7	269	6,1
	24	990	47,6	232	6,6
	30	1490	57,5	192	7,8

Цены на многоскоростные эл-двигатели составлют +(40-60)% к цене базового исполнения
