Насосы Х - химические

Химические насосы типа Х соответствуют стандарту ISO2858-75 и в соответствии с общепринятыми классификациями относятся:

по конструктивному признаку - консольные;
по принципу действия - центробежные, динамические, лопастные, с выходным потоком на выходе из рабочего колеса радиального типа (рабочее колесо - закрытого типа).

Насосы типа Х по виду перекачиваемой среды предназначены для химически активных жидкостей со следующими характеристиками:

скорость коррозии материала проточной части до 0,1 мм/год;
температура: от -40 до +120°С;
плотность перекачиваемой жидкости до 1850 кг/м ³;
вязкость до 30 сСт;
допускаемое количество твердых частиц 0,2% по объему, размером до 0,25 мм;

Технические характеристики:

допускаемое давление на входе в насос: с сальниковым уплотнением - до 0,35 МПа, с одинарным или двойным торцовым уплотнением до 0,6 МПа;
материал проточной части: "К" - Сталь AISI 304 (08Х18Н10), возможна поставка из стали AISI 316 (08Х17Н13М2), обозначение в марке "Е";
климатическое исполнение и категория размещения - У3.1.

Насосы предназначены для работы в стационарных условиях. Направление вращения - по часовой стрелке, если смотреть со стороны электропривода. Комплектуются электродвигателями монтажного исполнения IM1081).

Номенклатурный ряд насосов Х практически полностью аналогичен ряду насосов типа К.

Насосы Х - химические - технические характеристики

Чтобы посмотреть подробные характеристики, кликните на марке (открывается в новом окне).

Типоразмер насоса	Подача, м³/час	Напор, м	Мощность, кВт		NPSH	Масса, кг		Частота вращения, об/мин
Типоразмер насоса	Подача, м³/час	Напор, м	Насос	Двигатель	NPSH	Насос	Агрегат	Частота вращения, об/мин
Х50-32-125К-СД	12,5	20	1,33	2,2	2	45	-	2900
Х50-32-125аК-СД	11,3	16,4	1,01	1,5	2	45	-	2900
Х50-32-160К-СД	12,5	32	2,37	4	2	48	-	2900
Х50-32-160аК-СД	11,3	26,4	1,85	3	2	48	-	2900
Х50-32-200К-СД	12,5	50	4,36	7,5	2	58	-	2900
Х50-32-200аК-СД	11,3	41	3,24	5,5	2	58	-	2900
Х50-32-250К-СД	12,5	80	8,25	15	2	92	-	2900
Х50-32-250аК-СД	11,7	70	6,97	11	2	92	-	2900
Х65-40-200К-СД	25	50	6,55	11	2	62	-	2900
Х65-40-200аК-СД	22,7	41	5,07	7,5	2	62	-	2900
Х65-40-250К-СД	25	80	11,84	18,5	2	98	-	2900
Х65-40-250аК-СД	23,4	74,8	10,6	15	2	98	-	2900
Х65-40-315К-СД	25	125	21,8	37	2	115	-	2900
Х65-40-315аК-СД	23,4	109,5	18,36	30	2	115	-	2900
Х65-50-125К-СД	25	20	2,2	4	2	46	-	2900
Х65-50-125аК-СД	22,7	16,5	1,67	3	2	46	-	2900
Х65-50-160К-СД	25	32	3,82	7,5	2	52	-	2900
Х65-50-160аК-СД	22,7	26,5	2,93	5,5	2	52	-	2900
Х80-50-200К-СД	50	50	10,81	18,5	2	64	-	2900
Х80-50-200аК-СД	45,3	41	8,29	15	2	64	-	2900
Х80-50-250К-СД	50	80	20,57	30	2	102	-	2900
Х80-50-250аК-СД	45,3	65,7	15,61	22	2	102	-	2900
Х80-50-315К-СД	50	125	34,1	55	2	110	-	2900
Х80-50-315аК-СД	45,3	102,6	26,4	45	2	110	-	2900
Х80-65-125К-СД	50	20	3,95	5,5	2	51	-	2900
Х80-65-125аК-СД	45,3	16,5	3,04	4	2	51	-	2900
Х80-65-160К-СД	50	32	6,51	11	2	56	-	2900
Х80-65-160аК-СД	45,4	26,4	5,02	11	2	56	-	2900
Х100-65-200К-СД	100	50	18,92	30	3,9	95	-	2900
Х100-65-200аК-СД	91	41,5	14,7	22	3,9	95	-	2900
Х100-65-250К-СД	100	80	32,06	45	3,6	114	-	2900
Х100-65-250аК-СД	93,5	70	27,44	45	3,6	114	-	2900
Х100-65-315К-СД	100	125	54,94	75	3,2	165	-	2900
Х100-65-315аК-СД	93,5	109	45,53	75	3,2	165	-	2900
Х100-80-125К-СД	100	20	7,47	11	4,2	56	-	2900
Х100-80-125аК-СД	91,8	16,8	5,92	11	4,2	56	-	2900
Х100-80-160К-СД	100	32	11,9	18,5	4,3	86	-	2900
Х100-80-160аК-СД	91	26,5	9,25	15	4,3	86	-	2900
Х125-100-200К-СД	200	50	35,39	55	5	98	-	2900
Х125-100-200аК-СД	182	41,4	27,38	45	5	98	-	2900
Х125-100-250К-СД	200	80	58,13	90	4,5	150	-	2900
Х125-100-250аК-СД	186,5	69,5	48,35	75	4,5	150	-	2900
Х125-100-315К-СД	200	125	94,62	132	4,5	165	-	2900
Х125-100-315аК-СД	186,5	108,7	77,81	110	4,5	165	-	2900
Х125-100-400К-СД	100	50	24,77	37	2,5	210	-	1450
Х125-100-400аК-СД	93	43,2	20,27	30	2,5	210	-	1450
Х150-125-250К-СД	200	20	14,16	22	2,8	164	-	1450
Х150-125-250аК-СД	182	16,5	10,91	18,5	2,8	164	-	1450
Х150-125-315К-СД	200	32	23,25	37	2,8	195	-	1450
Х150-125-315аК-СД	182	25,5	17,32	30	2,8	195	-	1450
Х150-125-400К-СД	200	50	38,93	55	2,5	237	-	1450
Х150-125-400аК-СД	182	41	29,94	45	2,5	237	-	1450
Х200-150-250К-СД	400	20	27,59	37	2,8	194	-	1450
Х200-150-250аК-СД	363	16,5	20,66	30	2,8	194	-	1450
Х200-150-315К-СД	363	25,5	32,76	45	3,5	268	-	1450
Х200-150-315МК-СД	400	32	44,15	55	3,5	268	-	1450
Х200-150-315аК-СД	329	21,6	25,48	45	3,5	268	-	1450
Х200-150-400К-СД	400	50	69,87	110	3,5	289	-	1450
Х200-150-400аК-СД	363	41	53,36	75	3,5	289	-	1450

Химический насос в разрезе

Чертеж насоса типа Х

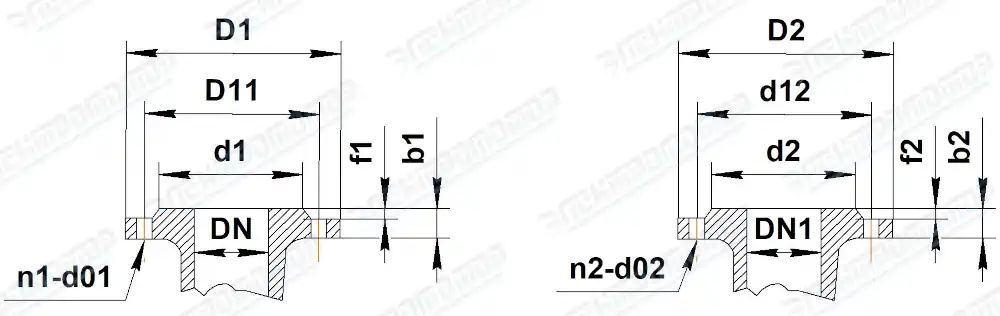

Размеры фланцев насосов Х

Марка	DN	D₁	D₁₁	d₁	b₁	f₁	n₁-d₀₁	DN₂	D₂	D₁₂	d₃	b₂	f₂	n₂-d₀₂
Х50-32-125	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-160	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-200	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-250	50	165	125	99	20	3	4-17.5	32	165	125	76	18	2	4-17.5
Х65-50-125	65	185	145	118	20	3	4-17.5	50	165	125	99	20	3	4-17.5
Х65-50-160	65	185	145	118	20	3	4-17.5	50	165	125	99	20	3	4-17.5
Х65-40-200	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х65-40-250	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х65-40-315	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х80-65-125	80	200	160	132	20	3	8-17.5	65	185	145	118	20	3	4-17.5
Х80-65-160	80	200	160	132	20	3	8-17.5	65	185	145	118	20	3	4-17.5
Х80-50-200	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х80-50-250	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х80-50-315	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х100-80-125	100	220	180	156	22	3	8-17.5	80	200	160	132	20	3	8-17,5
Х100-80-160	100	220	180	156	22	3	8-17.5	80	200	160	132	20	3	8-17,5
Х100-65-200	100	220	180	156	22	3	8-17.5	65	185	145	118	20	3	4-17.5
Х100-65-315	100	220	180	156	22	3	8-17.5	65	185	145	118	20	3	4-17.5
Х125-100-200	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-250	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-315	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-400	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х150-125-250	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х150-125-315	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х150-125-400	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х200-150-250	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5
Х200-150-315	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5
Х200-150-400	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5

В случае, если информация для вас существенна, уточняйте у клиентского менеджера.
