Электродвигатели ВА взрывозащищенные

Электродвигатель взрывозащищенный ВАВзрывозащищенные электродвигатели типов ВА (ООО "НасосЭлектроПром", сертификат RU №1410975) изготавливаются с исполнением по взрывозащите 1ExdbIIBT4Gb (маркировка согласно ГОСТ IEC 60079-1-2013), которое допускает использование:
  • для категории взрывоопасных смесей - dIIA, dIIB;
  • для температур самовоспламенения классов Т1, Т2, Т3, Т4.
  • окружающая среда - взрывоопасная с содержанием взрывоопасной пыли, газов или паров.
Основные технические характеристики:
  • привязка мощности и установочных размеров по стандарту МЭК 60072-1-91 (ГОСТ31606-2012, по варианту I);
  • степень защиты IP55 по ГОСТ IEC 60034-5-2011;
  • изоляция класса нагревостойкости «F» по ГОСТ8865-93;
  • по способу монтажа, исполнения: IM1081, IM1001, IM2081, IM3081, IM2011, IM3011;
  • климатические исполнения: У2, У1, УХЛ1 по ГОСТ15150-69;
  • режим работы S1 по ГОСТ Р 52776-2007;
  • способ охлаждения 1С-0151 по МЭК 60034-6—91;
  • КПД по классу энергоэффективности IE1;
  • соединение - Δ/Υ, напряжение до 112 габарита 220/380В, от 132 габарита 380/660В;
  • по умолчанию комплектуются датчиками РТС с 160 по 355 ВОВ, от 132 высоты и меньше - под заказ.
Гарантийный срок эксплуатации при наработке не более 10 000 часов составляет от 12 до 24 месяцев.

Электрические параметры, примерно соответствуют параметрам двигателей АИР (по некоторым характеристикам превосходят: уровень шума и вибрации). Габаритные размеры отличаются от аналогичных общепромышленных электродвигателей.

Аналогичны по присоединительным размерам и характеристикам типам: АИМЛ, 4ВР, АИМ, АИММ, АИМУ.

Электродвигатели ВА - технические характеристики

Марка
двигателя
 кВт Об/мин Ток при
380В, А 		КПД % cos φ Мп/Мн Мmax/Мн Iп/Iн dB(A) Масса
кг 		Момент
инерции
кг·м2
ВА63A2 0,37 2800 1,09 63,9 0,81 2,2 2,3 5,5 64 17 0,0004
ВА63A4 0,25 1380 0,83 61,5 0,74 2 2,2 4 55 19 0,0009
ВА63A6 0,18 860 0,91 45,5 0,66 1,9 2,1 4 52 22 0,0018
ВА63B2 0,55 2800 1,46 69 0,83 2,2 2,3 5,5 64 18 0,0006
ВА63B4 0,37 1380 1,14 66 0,75 2 2,2 4 55 22 0,0011
ВА63B6 0,25 860 1,07 52,1 0,68 1,9 2,1 4 52 24 0,0019
ВА71A2 0,75 2825 1,9 72,1 0,83 2,2 2,3 6,1 67 21 0,0008
ВА71A4 0,55 1390 1,59 70 0,75 2,4 2,3 5,2 58 24 0,0015
ВА71A6 0,37 900 1,35 59,7 0,7 1,9 2 4,7 54 26 0,0025
ВА71B2 1,1 2825 2,65 75 0,84 2,2 2,3 7 67 25 0,0009
ВА71B4 0,75 1390 2,08 72,1 0,76 2,3 2,3 6 58 25 0,0021
ВА71B6 0,55 900 1,76 65,8 0,72 1,9 2,1 4,7 54 27 0,0030
ВА71B8 0,25 650 1,43 43,4 0,61 1,8 1,9 3,3 52 21 0,0027
ВА80A2 1,5 2840 3,51 77,2 0,84 2,2 2,3 7 72 26 0,0011
ВА80A4 1,1 1400 2,89 75 0,77 2,3 2,3 6 61 28 0,0028
ВА80A6 0,75 910 2,26 70 0,72 2 2,1 5,5 57 28 0,0035
ВА80A8 0,37 660 1,85 49,7 0,61 1,8 1,9 4 56 22 0,0030
ВА80B2 2,2 2840 4,93 79,7 0,85 2,2 2,3 7 72 29 0,0018
ВА80B4 1,5 1400 3,74 77,2 0,79 2,3 2,3 6 61 30 0,0034
ВА80B6 1,1 910 3,14 72,9 0,73 2 2,1 5,5 57 29 0,0048
ВА80B8 0,55 660 2,44 56,1 0,61 1,8 2 4 56 24 0,0038
ВА90L2 3 2870 6,43 81,5 0,87 2,2 2,3 7,5 76 34 0,0024
ВА90L4 2,2 1420 5,18 79,7 0,81 2,3 2,3 7 64 36 0,0056
ВА90L6 1,5 930 4,04 75,2 0,75 2 2,1 5,5 61 35 0,0066
ВА90LA8 0,75 690 2,78 61,2 0,67 1,8 2 4 59 31 0,0063
ВА90LB8 1,1 690 3,64 66,5 0,69 1,8 2 5 59 33 0,0090
ВА100S2 4 2880 8,31 83,1 0,88 2,2 2,3 7,5 77 40 0,0070
ВА100S4 3 1420 6,82 81,5 0,82 2,3 2,3 7 64 44 0,0100
ВА100L6 2,2 940 5,66 77,7 0,76 2 2,1 6,5 65 46 0,0200
ВА100L8 1,5 700 4,71 70,2 0,69 1,8 2 5 61 43 0,0123
ВА100L2 5,5 2900 11,2 84,7 0,88 2,2 2,3 7,5 80 43 0,0080
ВА100L4 4 1440 8,92 83,1 0,82 2,3 2,3 7 65 50 0,0130
ВА112M2 7,5 2900 15,1 86 0,88 2,2 2,3 7,5 80 70 0,0185
ВА112M4 5,5 1440 11,9 84,7 0,83 2,3 2,3 7 71 67 0,0236
ВА112MA6 3 960 7,53 79,7 0,76 2,1 2,1 6,5 69 69 0,0380
ВА112MB6 4 960 9,82 81,4 0,76 2,1 2,1 6,5 69 70 0,0425
ВА112MA8 2,2 710 6,34 74,2 0,71 1,8 2 6 64 56 0,0221
ВА112MB8 3 710 8,11 77 0,73 1,8 2 6 64 58 0,0288
ВА132S4 7,5 1440 15,8 86 0,84 2,3 2,3 7 71 85 0,0227
ВА132S6 5,5 960 13,1 83,1 0,77 2,1 2,1 6,5 69 86 0,0500
ВА132S8 4 720 10,5 79,2 0,73 1,9 2 6 68 89 0,0690
ВА132M2 11 2930 21,4 87,6 0,89 2,2 2,3 7,5 86 99 0,0227
ВА132M4 11 1460 22,7 87,6 0,84 2,2 2,3 7 75 110 0,0349
ВА132M6 7,5 970 17,5 84,7 0,77 2 2,1 6,5 73 112 0,0597
ВА132M8 5,5 720 13,9 81,4 0,74 2 2 6 68 100 0,0735
ВА160S2 15 2930 28,9 88,7 0,89 2,2 2,3 7,5 86 129 0,050
ВА160S4 15 1460 30,2 88,7 0,85 2,2 2,3 7,5 75 148 0,060
ВА160S6 11 970 24,8 86,4 0,78 2 2,1 6,5 73 139 0,070
ВА160S8 7,5 720 18,3 83,1 0,75 2 2 6 68 145 0,080
ВА160M2 18,5 2930 35 89,3 0,9 2,2 2,3 7,5 86 145 0,055
ВА160M4 18,5 1465 36,6 89,3 0,86 2,2 2,3 7,5 76 165 0,065
ВА160M6 15 970 32,1 87,7 0,81 2 2,1 7 73 175 0,075
ВА160M8 11 730 25,9 85 0,76 2 2 6,6 70 176 0,085
ВА180S2 22 2940 41,3 89,9 0,9 2 2,3 7,5 89 189 0,062
ВА180S4 22 1465 43,2 89,9 0,86 2,2 2,3 7,5 76 215 0,070
ВА180M2 30 2950 55,8 90,7 0,9 2 2,3 7,5 92 231 0,070
ВА180M4 30 1470 58,4 90,7 0,86 2,2 2,3 7,2 79 263 0,080
ВА180M6 18,5 975 39,2 88,6 0,81 2,1 2,1 7 76 206 0,090
ВА180M8 15 730 34,8 86,2 0,76 2 2 6,6 73 210 0,100
ВА200M2 37 2950 68,5 91,2 0,9 2 2,3 7,5 92 280 0,140
ВА200M4 37 1475 70,9 91,2 0,87 2,2 2,3 7,2 81 312 0,150
ВА200M6 22 975 45,1 89,2 0,83 2,1 2,1 7 76 319 0,200
ВА200M8 18,5 730 42,6 86,9 0,76 1,9 2 6,6 73 272 0,300
ВА200L2 45 2960 82,8 91,7 0,9 2 2,3 7,5 92 311 0,160
ВА200L4 45 1475 85,7 91,7 0,87 2,2 2,3 7,2 81 341 0,180
ВА200L6 30 980 60,2 90,2 0,84 2 2,1 7 76 320 0,250
ВА200L8 22 730 49 87,4 0,78 1,9 2 6,6 73 316 0,350
ВА225M2 55 2965 100,8 92,1 0,9 2 2,3 7,5 93 401 0,200
ВА225M4 55 1475 104,3 92,1 0,87 2,2 2,3 7,2 83 436 0,200
ВА225M6 37 980 72 90,8 0,86 2,1 2,1 7 78 396 0,825
ВА225M8 30 735 65,3 88,3 0,79 1,9 2 6,6 75 396 0,825
ВА250S2 75 2970 136,6 92,7 0,9 2 2,3 7,5 94 501 0,35
ВА250S4 75 1480 141,3 92,7 0,87 2,2 2,3 7,2 86 516 0,35
ВА250S6 45 980 87 91,4 0,86 2,1 2 7 80 468 1,28
ВА250S8 37 735 80,1 88,8 0,79 1,9 2 6,6 76 501 1,35
ВА250M2 90 2970 161,6 93 0,91 2 2,3 7,5 94 526 0,40
ВА250M4 90 1480 169 93 0,87 2,2 2,3 7,2 86 563 0,40
ВА250M6 55 980 105,7 91,9 0,86 2,1 2 7 80 512 1,48
ВА250M8 45 735 97 89,2 0,79 1,9 2 6,6 76 529 1,55
ВА280S2 110 2975 196,9 93,3 0,91 1,8 2,2 7,1 96 645 0,60
ВА280S4 110 1480 203,6 93,3 0,88 2,1 2,2 6,9 93 735 0,60
ВА280S6 75 985 143,1 92,6 0,86 2 2 7 85 798 2,63
ВА280S8 55 735 115 89,7 0,81 1,8 2 6,6 82 769 2,63
ВА280M2 132 2975 235,7 93,5 0,91 1,8 2,2 7,1 96 735 0,70
ВА280M4 132 1480 243,8 93,5 0,88 2,1 2,2 6,9 93 842 0,70
ВА280M6 90 985 171,2 92,9 0,86 2 2 7 85 841 3,33
ВА280M8 75 735 155,8 90,3 0,81 1,8 2 6,6 82 841 3,33
ВА315S2 160 2975 281,7 93,8 0,92 1,8 2,2 7,1 99 1080 2,82
ВА315S4 160 1480 291,2 93,8 0,89 2,1 2,2 6,9 97 1236 2,70
ВА315S6 110 985 208,3 93,3 0,86 2 2 6,7 85 1096 3,60
ВА315S8 90 740 183,9 90,7 0,82 1,8 2 6,6 82 1086 3,60
ВА315M2 200 2975 351,4 94 0,92 1,8 2,2 7,1 99 1328 3,66
ВА315M4 200 1480 363,2 94 0,89 2,1 2,2 6,9 97 1313 4,82
ВА315M6 132 985 246,6 93,5 0,87 2 2 6,7 85 1294 6,0
ВА315M8 110 740 223,7 91,1 0,82 1,8 2 6,4 82 1286 6,0
ВА355S2 250 2980 439,2 94 0,92 1,6 2,2 7,1 103 2100 3,0
ВА355S4 250 1490 449 94 0,9 2,1 2,2 6,9 101 1995 6,5
ВА355S6 160 990 294,5 93,8 0,88 1,9 2 6,7 92 1815 9,5
ВА355S8 132 740 267,3 91,5 0,82 1,8 2 6,4 90 1826 7,9
ВА355M2 315 2980 553,4 94 0,92 1,6 2,2 7,1 103 2200 3,5
ВА355M4 315 1490 565,7 94 0,9 2,1 2,2 6,9 101 2205 8,2
ВА355M6 200 990 367,4 94 0,88 1,9 2 6,7 92 1926 10,4
ВА355MB6 250 990 459,2 94 0,88 1,9 2 6,7 92 2252 12,4
ВА355M8 160 740 322,6 91,9 0,82 1,8 2 6,4 90 1965 10,3
ВА355MB8 200 740 395,8 92,5 0,83 1,8 2 6,4 90 2156 12,3

Габаритно присоединительные размеры электродвигателей ВА

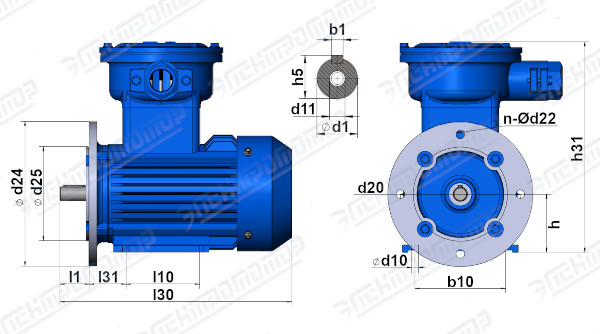

Чертеж электродвигателя ВА
Марка Габаритные,мм Присоединительные размеры по ГОСТ31606, мм Прочие
l30 h31 d24 d10 l1 l10 l31 b10 d1 h d20 d25 d24 d22 n h5 b1 d11
ВА63В 285 270 160 5,8 30 80 40 100 14 63 130 110 160 10 4 16 5 М5
ВА71В 285 280 200 7 40 90 45 112 19 71 165 130 200 12 4 21,5 6 М6
ВА80А2-8ВА80В2-8 320 300 200 10 50 100 50 125 22 80 165 130 200 12 4 24,5 6 М6
ВА90L2-8 395 320 250 10 50 125 56 140 24 90 215 180 250 15 4 27 8 М6
ВА100S2-4 473 345 250 12 60 112 63 160 28 100 215 180 250 15 4 31 8 М8
ВА100L2-8 473 345 250 12 60 140 63 160 28 100 215 180 250 15 4 31 8 М8
ВА112М2-8 500 360 300 12 80 140 70 190 32 112 265 230 300 15 4 35 10 М10
ВА132S4-8 550 420 350 12 80 140 89 216 38 132 300 250 350 19 4 41 10 М12
ВА132М2-8 600 420 350 12 80 178 89 216 38 132 300 250 350 19 4 41 10 М12
ВА160S2 755 485 350 15 110 178 108 254 42 160 300 250 350 19 4 45 12 М16
ВА160S4-8 755 485 350 15 110 178 108 254 48 160 300 250 350 19 4 51,5 14 М16
ВА160М2 795 485 350 15 110 210 108 254 42 160 300 250 350 19 4 45 12 М16
ВА160М4-8 795 485 350 15 110 210 108 254 48 160 300 250 350 19 4 51,5 14 М16
ВА180S2 806 525 400 15 110 203 121 279 48 180 350 300 400 19 4 51,5 14 М16
ВА180S4 806 525 400 15 110 203 121 279 55 180 350 300 400 19 4 59 16 М16
ВА180М2 806 525 400 15 110 241 121 279 48 180 350 300 400 19 4 51,5 14 М16
ВА180М4-8 806 525 400 15 110 241 121 279 55 180 350 300 400 19 4 59 16 М16
ВА200М2 850 645 450 19 110 267 133 318 55 200 400 350 450 19 8 59 16 М18
ВА200М4-8 850 645 450 19 140 267 133 318 60 200 400 350 450 19 8 64 18 М18
ВА200L2 850 645 450 19 110 305 133 318 55 200 400 350 450 19 8 59 16 М18
ВА200L4-8 850 645 450 19 140 305 133 318 60 200 400 350 450 19 8 64 18 М18
ВА225М2 860 690 550 19 110 311 149 356 55 225 500 450 550 19 8 59 16 М18
ВА225М4-8 890 690 550 19 140 311 149 356 65 225 500 450 550 19 8 69 18 М18
ВА250S2 945 720 550 24 140 311 168 406 65 250 500 450 550 19 8 69 18 М20
ВА250S4-8 945 720 550 24 140 311 168 406 75 250 500 450 550 19 8 79,5 20 М20
ВА250М2 945 720 550 24 140 349 168 406 65 250 500 450 550 19 8 69 18 М20
ВА250М4-8 945 720 550 24 140 349 168 406 75 250 500 450 550 19 8 79,5 20 М20
ВА280S2 1360 790 660 24 140 368 190 457 70 280 600 550 660 24 8 74,5 20 М20
ВА280S4-10 1360 790 660 24 170 368 190 457 80 280 600 550 660 24 8 85 22 М20
ВА280М2 1360 790 660 24 140 419 190 457 70 280 600 550 660 24 8 74,5 20 М20
ВА280М4-10 1360 790 660 24 170 419 190 457 80 280 600 550 660 24 8 85 22 М20
ВА315S2 1210 905 660 28 140 406 216 508 75 315 600 550 660 24 8 79,5 20 М20
ВА315S4-10 1240 905 660 28 170 406 216 508 90 315 600 550 660 24 8 95 25 М20
ВА315М2 1380 905 660 28 140 457 216 508 75 315 600 550 660 24 8 79,5 20 М20
ВА315М4-10 1410 905 660 28 170 457 216 508 90 315 600 550 660 24 8 95 25 М20
ВА355S2 1570 995 800 28 170 500 254 610 85 355 740 680 800 24 8 90 22 М24
ВА355М2 1690 995 800 28 170 560 254 610 85 355 740 680 800 24 8 90 22 М24
ВА355S4-10 1650 995 800 28 210 500 254 610 100 355 740 680 800 24 8 108 28 М24
ВА355М4-10 1760 995 800 28 210 560 254 610 100 355 740 680 800 24 8 108 28 М24

Скачать цены на взрывозащищенные электродвигатели (откроется в новом окне)
