Электродвигатель АИМЛ 63 А4 0,25 кВт 1500 об/мин

Взрывозащищенный трехфазный асинхронный электродвигатель АИМЛ63А4
  • напряжение 380В (шесть клемм, Δ/Υ);
  • продолжительный режим, S1;
  • степень защиты – IP54;
  • монтажные исполнения: на лапах IM 1281, фланцевые IM 3081, лапы+фланец IM 2081;
  • Климатическое исполнение и категория размещения - У2,5, УХЛ1
  • аналоги: 4ВР63А4, АИМ63А4, АИМУ63А4, АИММ63А4, ВАДМ63А4;
  • маркировка взрывозащиты 1 Ex d IIB T4 Gb.

Цена и данные для расчета стоимости перевозки на :

кВт об/м Марка Цена с НДС
IM1081(В3)
Цена с НДС
IM2081(В35)
Вес
кг
Размеры
Д-Ш-В, м
Объем
м3
0,25 1500 АИМЛ63А4 У2,5 10 984 руб. 11 533 руб. 11 0,275-0,16-0,22 0,010
0,25 3000 АИМЛ63А4 УХЛ1 12 631 руб. 13 263 руб. 11 0,275-0,16-0,22 0,010

Форма онлайн-заказа электродвигателей Заказать по электронной почте

Для расчета транспортных услуг перейдите на вкладку с ТК

  • Доставка нашим транспортом осуществляется до терминалов транспортных компаний "Деловые Линии", "Байкал-Сервис", Желдорэкспедиция, "ПЭК". Стоимость доставки - 300 руб.
  • Оплата производится путем безналичного расчета, банковской картой на складе или по квитанции
  • Самовывоз товара по адресу - Московская обл., Люберецкий р-он, пос. Октябрьский, ул. Дорожная, д.6А.
    Режим работы склада - будние дни с 9-00 до 17-00, пятница - до 16-00
  • В зависимости от объема заказа стоимость доставки может быть уменьшена.

Габаритно-присоединительные размеры

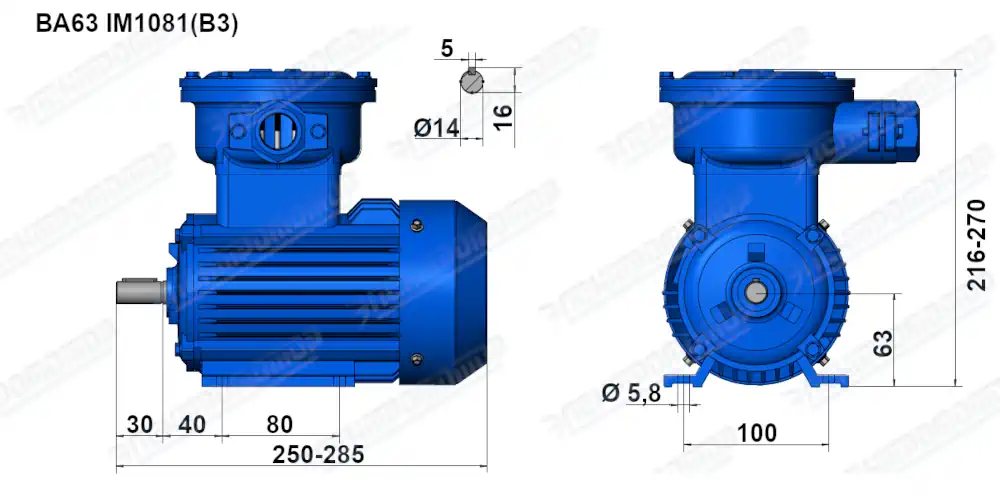

Размеры двигателя АИМЛ63А4 IM1081

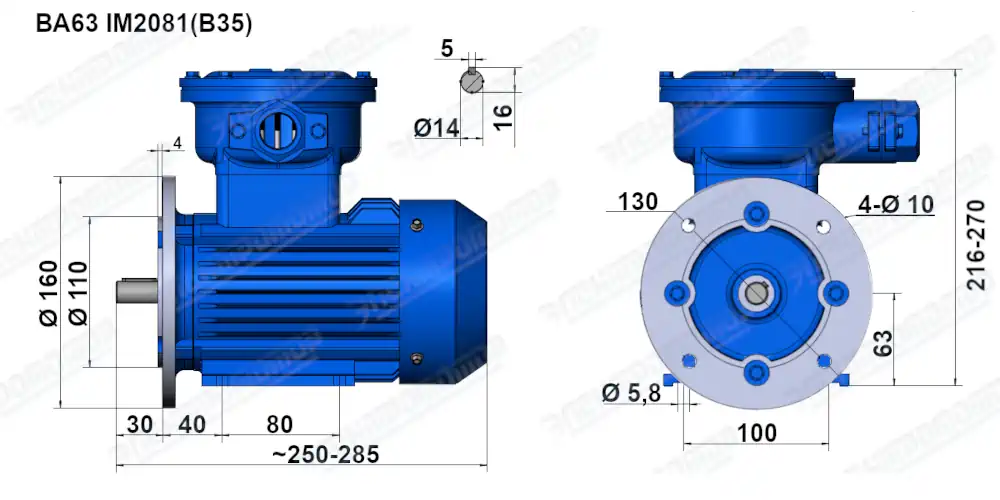

Размеры двигателя АИМЛ63А4 IM2081

* - габаритные размеры могут отличаться в зависимости от завода-изготовителя, если размер является для вас существенным уточняйте у менеджеров.

Краткие технические характеристики

Мощность 0,25 кВт
Частота вращения 1380 об/мин
Ток статора при 380В 0,8 А
КПД 68 %
cos φ 0,73
Iп/Iн 4,1
Мп/Мн 1,8
Мmax/Мн 2,1
Момент инерции 0,00060
Климатическое исполнение У2,5, УХЛ1
IP, степень защиты 54
Расшифровка климатического исполнения :
Категория размещения У — умеренный климатический район. УХЛ — умеренно холодный климатический район. Т — тропический климатический район.
Рабочая температура :
1 минимальная — минус 45 С°;
максимальная — плюс 40 С°.
минимальная — минус 60 С°;
максимальная — плюс 40 С°.
минимальная — минус 10 С°;
максимальная — плюс 50 С°.
2
3
4 минимальная — плюс 1 С°;
максимальная — плюс 35 С°.
минимальная — плюс 1 С°;
максимальная — плюс 35 С°.
5 минимальная — минус 5 С°;
максимальная — плюс 35 С°.
минимальная — минус 10 С°;
максимальная — плюс 35 С°.
Предусматривает эксплуатацию :
1 на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре).
2 под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега).
3 в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли).
4 в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли).
5 во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).

IP (International Protection) - степень защиты от пыли и воды. Не имеет отношения к степени взрывозащиты.

  • Первая цифра - от 0 до 6. (от проникновения посторонних предметов)
  • Вторая цифра - от 0 до 9. (от проникновения воды)
Чем больше цифра, тем больше защита. Подробнее по ссылке - Википедия

Наиболее распространенные степени защиты, в порядке убывания: IP55 → IP54 → IP44 → IP23, т.е IP55 перекрывает все остальные.

Расшифровка маркировки взрывозащиты 1 Ex d IIB T4

  • 1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
  • Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность;
  • d - взрывонепроницаемая оболочка;
  • IIB – типичный представитель горючего вещества - этилен
    Применение электрооборудования - наземные промышленные предприятия
    Допускается применение - IIA, IIB
  • Т4 - Температура воспламенения газа
    Допускается применение - Т1 – Т4

Производства химической, газовой и нефтеперерабатывающей отраслей промышленности
