Габаритно-присоединительные размеры насосов типа Х.

Электродвигатели и насосы для ваших задач

Главная
Насосы
Насосы Х - химические
Размеры насосов типа Х

Размеры фланцев насосов Х

Марка	DN	D₁	D₁₁	d₁	b₁	f₁	n₁-d₀₁	DN₂	D₂	D₁₂	d₃	b₂	f₂	n₂-d₀₂
Х50-32-125	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-160	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-200	50	165	125	99	20	3	4-17.5	32	140	100	76	18	2	4-17.5
Х50-32-250	50	165	125	99	20	3	4-17.5	32	165	125	76	18	2	4-17.5
Х65-50-125	65	185	145	118	20	3	4-17.5	50	165	125	99	20	3	4-17.5
Х65-50-160	65	185	145	118	20	3	4-17.5	50	165	125	99	20	3	4-17.5
Х65-40-200	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х65-40-250	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х65-40-315	65	185	145	118	20	3	4-17.5	40	150	110	84	18	3	4-17.5
Х80-65-125	80	200	160	132	20	3	8-17.5	65	185	145	118	20	3	4-17.5
Х80-65-160	80	200	160	132	20	3	8-17.5	65	185	145	118	20	3	4-17.5
Х80-50-200	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х80-50-250	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х80-50-315	80	200	160	132	20	3	8-17.5	50	165	125	99	20	3	4-17.5
Х100-80-125	100	220	180	156	22	3	8-17.5	80	200	160	132	20	3	8-17,5
Х100-80-160	100	220	180	156	22	3	8-17.5	80	200	160	132	20	3	8-17,5
Х100-65-200	100	220	180	156	22	3	8-17.5	65	185	145	118	20	3	4-17.5
Х100-65-315	100	220	180	156	22	3	8-17.5	65	185	145	118	20	3	4-17.5
Х125-100-200	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-250	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-315	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х125-100-400	125	250	210	184	22	3	8-17.5	100	220	180	156	22	3	8-17,5
Х150-125-250	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х150-125-315	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х150-125-400	150	285	240	211	24	3	8-22	125	250	210	184	22	3	8-17,5
Х200-150-250	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5
Х200-150-315	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5
Х200-150-400	200	340	295	266	24	3	8-22	150	285	240	211	24	3	8-17,5

В случае, если информация для вас существенна, уточняйте у клиентского менеджера.

Габаритно-присоединительные размеры насосов типа Х

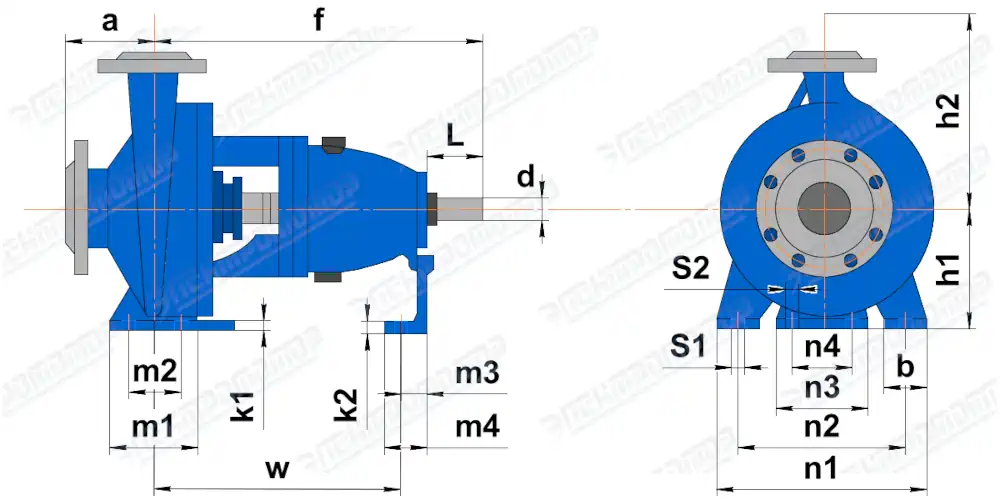

Чертеж габаритно-присоединительных размеров насосов типа Х

Марка	a	f	h₁	h₂	b	m₁	m₂	m₃	m₄	n₁	n₂	n₃	n₄	k₁	k₂	w	s₁	s₂	d	L
Х50-32-125	80	385	112	140	50	100	70	19	60	190	140	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х50-32-160	80	385	132	160	50	100	70	19	60	240	190	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х50-32-200	80	385	160	180	50	100	70	19	60	240	190	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х50-32-250	100	500	180	225	65	125	95	25	65	320	250	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х65-50-125	80	385	112	140	50	100	70	19	60	210	160	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х65-50-160	80	385	132	160	50	100	70	19	60	240	190	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х65-40-200	100	385	160	180	50	100	70	19	60	265	312	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х65-40-250	100	500	180	225	65	125	95	25	65	320	250	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х65-40-315	125	500	200	250	65	125	95	25	65	345	280	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х80-65-125	100	385	132	160	50	100	70	19	60	240	190	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х80-65-160	100	385	160	180	50	100	70	19	60	265	212	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х80-50-200	100	385	160	200	50	100	70	19	60	265	212	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х80-50-250	125	500	180	225	65	125	95	25	65	320	250	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х80-50-315	125	500	225	280	65	125	95	25	65	345	280	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х100-80-125	100	385	160	180	65	125	95	19	60	280	212	110	145	12	10	285	4-⌀14,5	2-⌀14,5	24	50
Х100-80-160	100	500	160	200	65	125	95	24	60	280	212	110	145	16	10	370	4-⌀14,5	2-⌀14,5	32	80
Х100-65-200	100	500	180	225	65	125	95	25	65	320	250	110	145	16	14	370	4-⌀14,5	2-⌀14,5	32	80
Х100-65-250	125	500	200	250	80	160	120	25	65	360	280	110	145	16	14	370	4-⌀18,5	2-⌀14,5	32	80
Х100-65-315	125	530	225	280	80	160	120	28	65	400	315	110	145	16	14	370	4-⌀18,5	2-⌀14,5	42	110
Х125-100-200	125	500	200	280	80	160	120	25	65	360	280	110	145	16	14	370	4-⌀18,5	2-⌀14,5	32	80
Х125-100-250	140	530	225	280	80	160	120	28	65	400	315	110	145	20	14	370	4-⌀18,5	2-⌀14,5	42	110
Х125-100-315	140	530	250	315	80	160	120	28	65	400	315	110	145	20	14	370	4-⌀18,5	2-⌀14,5	42	110
Х125-100-400	140	530	280	355	80	160	120	28	65	500	400	110	145	20	14	370	4-⌀24	2-⌀14,5	42	110
Х150-125-250	140	530	250	355	80	160	120	28	65	400	315	110	145	20	14	370	4-⌀18,5	2-⌀14,5	42	110
Х150-125-315	140	530	280	355	100	200	150	28	65	500	400	110	145	20	14	370	4-⌀24	2-⌀14,5	42	110
Х150-150-400	140	530	315	400	100	200	150	28	65	500	400	110	145	20	14	370	4-⌀24	2-⌀14,5	42	110
Х200-150-250	160	530	280	275	100	200	150	28	65	500	400	110	200	20	14	370	4-⌀24	2-⌀18,5	42	110
Х200-150-315	160	650	315	400	100	200	150	38	80	550	450	110	200	20	30	500	4-⌀24	2-⌀18,5	48	110
Х200-150-400	160	650	315	450	100	200	150	38	80	550	450	110	200	20	30	500	4-⌀24	2-⌀18,5	48	110
