КЛАССИФИКАЦИЯ НАСОСОВ

Под насосами в общем случае понимают энергетические машины или установки, которые для перемещения перекачиваемой среды (жидкой, твердой и газообразной) при статическом или динамическом воздействии увеличивают ее давление или кинетическую энергию.

Историческое развитие насосостроения как способа транспортирования химических и физических веществ, а также постоянно возрастающие требования к параметрам износостойкости, всасывающей способности и специальные условия монтажа привели к большому количеству типов, которые обусловили разные определения понятий и типов насосов. В результате возникали случаи, когда заказчик, разработчик и поставщик применяли три различных определения для одного и того же насоса.

Для устранения этого очевидного недостатка была разработана система классификации насосов, по конструктивным признакам и принципу действия, а также по виду перекачиваемой жидкости.
Насосы по принципу действия подающего элемента подразделяют на насосы возвратно-поступательного действия, роторные и динамические.

НАСОСЫ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДЕЙСТВИЯ

Насосы с возвратно-поступательным движением поршня.Перемещение жидкости происходит в результате осевого двиижения поршня или мембраны в цилиндре насоса, который через всасывающий и нагнетательный клапаны периодически соединяется с подводящим и напорным трубопроводами. При увеличении рабочего объема насоса вследствие движения поршня или мембраны жидкость всасывается через всасывающий клапан или вентиль, а при обратном ходе поршня из-за уменьшения рабочего объема через нагнетательный клапан или вентиль вытесняется в напорный трубопровод.

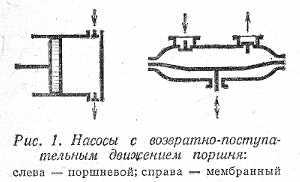

По виду вытеснителя насосы подразделяют на поршневые и мембранные (рис. 1).
Классификация по кратности действия поршня.
Признаками классификации поршневых насосов могут служить:

а) способ действия поршня (рис. 2); Классификация по положению поршней.

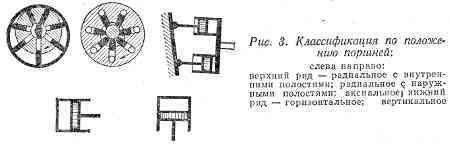

б) положение поршня и цилиндра (рис. 3);

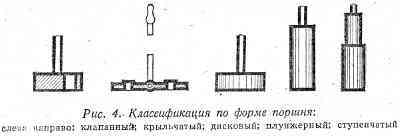

в) форма поршня (рис. 4);

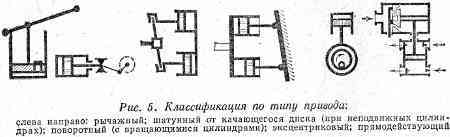

г) вид привода (рис. 5).Классификация по форме поршня.

Соответственно этому различают насосы простого или двойного действия, горизонтальные или вертикальные, радиальные или аксиальные, клапанные, крыльчатые, дисковые, плунжерные многоступенчатые с рычажным, кулачковым приводом или с качающимся приводным диском, а также прямодействующие.Классификация по типу привода

Мембранные насосы классифицируют по расположению и колиичеству мембранных цилиндров, а также по типу привода.

РОТОРНЫЕ НАСОСЫ

Роторные насосы работают главным образом по принципу вытеснения, причем один или несколько вращающихся поршней или винтов образуют друг с другом в цилиндре насоса рабочие полости, причем размеры полости всасывания наибольшие, а наапорной полости - наименьшие; поэтому жидкость из полости всасывания и выталкивается в напорную полость. Однако некоторые роторные насосы имеют постоянные рабочие полости (объем вытеснения) как на входе, так и на выходе.Классификация роторных насосов

Принципиальные различия и некоторые преимущества роторных насосов над поршневыми заключаются:

а) во вращающихся поршнях;
б) в отсутствии клапанов в цилиндрах;
в) в уравновешивании масс или моментов.

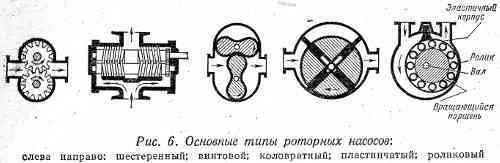

По конструктивному исполнению рабочих органов все роторные насосы делят на пять основных типов, а именно: шестеренные, винтовые, коловратные, пластинчатые, роликовые. На рис. 6 приведены эти типы роторных насосов.

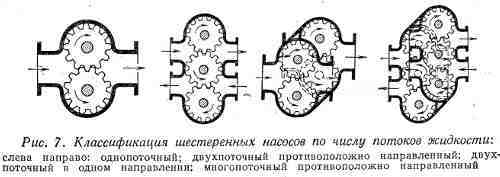

Шестеренные насосы (рис. 7) подразделяют в основном по числу шестерен (на двух- и многошестеренные), по типу зацепления (с наружным и внутренним зацеплением) и по числу потоков жидкости (на одно- и многопоточные насосы).Шестеренные насосы

Как видно по рисункам, жидкость, попадая в межзубчатые пространства зубчатых колес, перемещается от входной к напорной полости насоса. Взаимное зацепление зубьев, а также малые радиальные и торцовые зазоры между шестернями и корпусом уменьшают протечки перекачиваемой жидкости.

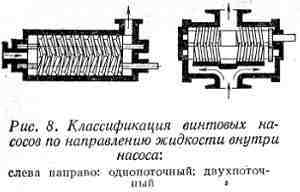

Винтовые насосы подразделяют в основном по количеству рабочих органов на одно- и многовинтовые, а по направлениюКлассификация винтовых насосов. потока жидкости на одно- и двухпоточные винтовые (рис. 8). В противоположность шестеренным насосам процесс перемещения жидкости в винтовых насосах происходит в осевом направлении по свободным межвинтовым полостям от стороны всасывания к напорной стороне.

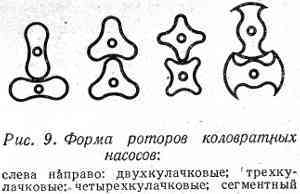

Коловратные насосы выпускают в настоящее время самых различных конструкций. Для конструкции этого вида xapaктерны так называемые двухвальные насосы с одно- или многоопрофильными роторами различной формы поперечного сечения (рис. 9). Почти все коловратные насосы перемещают перекачиваемую жидкость от стороны всасывания к напорной стороне без изменения объема полости вытеснения.Коловратные насосы.

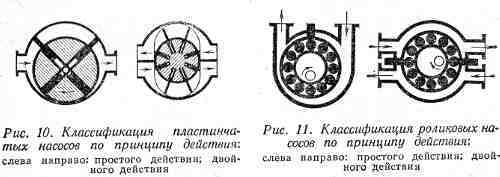

Пластинчатые насосы - типичные представители одновальных насосов, по принципу действия подразделяют на простого и двойного действия (рис. 10), а по виду ротора на одно- и многоопластинчатые насосы (шиберные).

Рабочий процесс этих типов характеризуется изменяющимся (серповидным) рабочим объемом полостей всасывания и напора. Уплотнение между входным и напорным патрубками осуществляется плоскими пластинами или лопатками, помещенными в пазах ротора, при минимальных радиальных и торцовых зазоорах между ротором и корпусом.

Роликовые насосы подразделяют только по принципу действия на одно- и двукратного действия (рис. 11). В данном случае эффект нагнетания обусловливается вращающимися поршнями, эксцентрично расположенными в корпусе, которые приводят эластичную оболочку в колебательное движение и перемещают жидкость вследствие быстрого изменения (пропорционально частоте вращения) рабочего объема полостей всасывания и напора.Пластинчатые и роликовые насосы.

ДИНАМИЧЕСКИЕ НАСОСЫ

В отличие от поршневых и роторных эти насосы работают по динамическому принципу. В результате вращения рабочих колес внутри рабочего пространства насоса кинетическая энергия от рабочего колеса передается перекачиваемой жидкости, которая в последующих элементах (диффузоре, направляющем аппарате, спирали) в большей части преобразуется в энергию давления.Классификация динамических насосов.

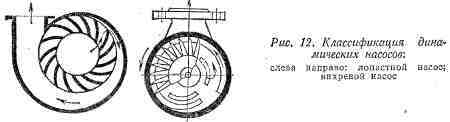

По принципу действия насосы прежде всего подразделяют на лопастные и вихревые (рис. 12). Если лопастной насос не обладает, как правило, свойством самовсасывания, то вихревой - обычно работает по принципу самовсасывания. Кроме того в вихревых насосах в подавляющей степени происходит непрямой обмен энергии между вторичным потоком жидкости, находящейся в рабочем колесе, и перекачиваемой жидкостью в боковом канале корпуса насоса.

Лопастные насосы подразделяют:

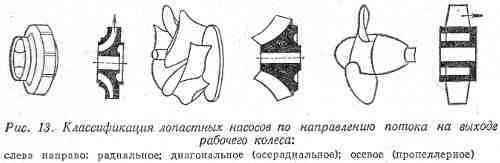

по направлению потока на выходе из рабочего колеса - на центробежные насосы радиального, диагонального типов и на осевые (рис. 13); Лопастные насосы.
по прохожденио жидкости за рабочим колесом - с направляяющим аппаратом, спиральным или кольцевым отводом;

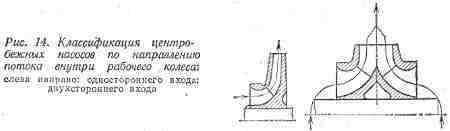

по направлению потока жидкости в рабочем колесе или между рабочими колесами - на одно- и двухпоточные (рис. 14).

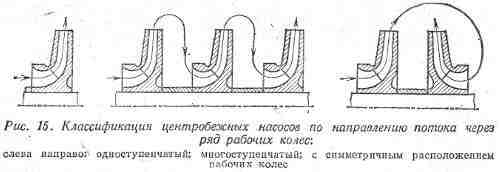

В многооступенчатых насосах применяют одностороннее или симметричное расположение рабочих колес (рис. 15).Классификация по направлению потока в рабочем колесе.

В заключение следует еще указать на деление, или классифиикацию, насосов по всасывающей способности:

самовсасывающие, частично самовсасывающие (с предвключенными ступенями всасыывания или всасывающими устройствами) и не самовсасывающие.Классификация по направлению потока через ряд рабочих колес.

Вихревые насосы по форме рабочего колеса можно классифиицировать на открытые (звездообразные), закрытые (с периферийнообоковым каналом) и чисто вихревые (рис. 16), а по прохождению потока на одно- и многоступенчатые насосы.

СПЕЦИАЛЬНЫЕ НАСОСЫТипы рабочих колес вихревых насосов.

К этой группе относятся прежде всего небольшие насосы, которыe по классическим признакам (наличие вращающегося или перемещающегося вдоль оси рабочего органа) нельзя отнести к обычным насосам.Струйный насос.

Струйные насосы (рис. 17) характеризуются наличием трубы Вентури, в центр которой подводится струя рабочей среды (вода, пар или газ). Рабочая струя образует пограничный слой и вследствие высокой скорости вначале захватывает частички окружающего воздуха, а затем вследствие обменных процессов всасывает перекачиваеемую жидкость из подводящего трубопровода. Пневматические насосы (газлифты) подают жидкость в результате образования водовоздушной смеси малой плотности при поступлении воздуха под давлением в зааглубленную под уровень жидкости трубу. Окружающая жидкость большей плотности проникает во всасывающую трубу, обеспечивая тем самым процесс подъема жидкости (рис. 18).

Электромагнитный насос (рис. 19), предназначенный главным образом для перекачивания жидкого металла, создает поГазлифт. так называемому правилу правой руки осевую силу в перекачиваемой жидкости, которую можно рассматривать в качестве движущегося проводника в магнитном поле. Вследствие этого создаются услоовия для перемещения жидкости.

КЛАССИФИКАЦИЯ ПО ВИДУ ПЕРЕКАЧИВАЕМОЙ СРЕДЫ

От физических и химических свойств перекачиваемой среды неизбежно зависят конструкции насоса, принцип его работы, а также выбор материала. На этом основании вид перекачиваемой среды пелесообразно принять в качестве второго признака для классификации насосов. Поэтому определены шесть типичных перекачиваемых сред для насосов. В соответствии с этим насосы предназначены для чистых и слегка загрязненных жидкостей, загрязненных жидкостей и взвесей, легко загазованных жидкостей, газожидкостных смесей, агресссивных жидкостей, жидких металлов.Электромагнитный насос.

КЛАССИФИКАЦИЯ ПО НАЗНАЧЕНИЮ

На практике довольно часто встречаются насосы разных типов, названия которым даны в зависимости от особенностей их эксплуатации. Так, например, различают питательные, циркуляционные, конденсатные насосы, если речь идет о насосах для тепловых электростанций.

К циркуляционным или насосам охлаждения относятся насосы, которые, как правило, работают в замкнутых системах. Под реакторными насосами подразумевают в настоящее время главные циркуляционные насосы, которые включены в первичный контур реактора атомной электростанции.

Судовые центробежные или поршневые трюмные насосы используют в судостроении.

В погружных насосах или насосах с мокрым или защищенным электродвигателем, последний размещают в перекачиваемой среде. Общеизвестные гидравлические насосы, относящиеся к этим типам и устанавливаемые в гидравлические системы, являются не только подающими машинами, но и источниками напорного потока жидкости.

Классификацию по назначению следует применять лишь в том случае, когда недостаточно первых двух признаков (классификация по принципу действия и по перекачиваемой среде) для четкой характеристики определенного типа насоса.
