Электродвигатель взрывозащищенный АИМЛВзрывозащищенные электродвигатели типов АИМЛ (производитель - Сарапульский электрогенераторный завод), изготавливаются с исполнением по взрывозащите 1ExdIIBT4, которое допускает использование:
- для катергории взрывоопасных смесей - IIА, IIВ.
- для температур самовоспламенения классов Т1, Т2, Т3, Т4.
Окружающая среда - взрывоопасная с содержанием взрывоопасной пыли, газов или паров.

Двигатели изготавливаются габаритов: АИМЛ - 63, 71, 80, 90, 100, 112; ВА - 132, 160, 180, 200 мм. Климатическое исполнение - У2,5 (диапазон температур от -45 до 40оС, влажность 100% при 25оС). Под заказ производятся с исполнением - У2.5, УХЛ1, УХЛ2.5, Т2.5. Также возможна поставка электродвигателей (63-112 ВОВ) с повышенным скольжением для повторно-кратковременного режима работы S3.

Гарантийный срок эксплуатации при наработке не более 10 000 часов составляет до 36 месяцев.

Пониженный уровень шума – класс 2 по ГОСТ16372-81 и пониженный уровнем вибрации – класс 1,8 по ГОСТ16921-83.

Присоединительные размеры соответствуют ГОСТ 31606-2012. Габаритные размеры отличаются от аналогичных общепромышленных электродвигателей.

Монтажное исполнение:
для электродвигателей 63, 71 габарита - IM1281, IM2081, IM3081
для электродвигателей 80, 90, 100 и 112 габарита - IM1081, IM2081, IM3081

Технические характеристики двигателей АИМЛ

Чтобы посмотреть подробные характеристики, кликните на марке электродвигателя (открывается в новом окне)

Марка
эл-двигателя
Мощн.
кВт
Об/
мин
Напр.
В
Част.
Гц
КПД,
%
cos φ Аналоги по
характеристикам и
размерам
АИМЛ 63 А2 0,37 3000 380 50 70 0,81 АИМ63А2 4ВР63А2
АИМЛ 63 В2 0,55 73 0,82 АИМ63В2 4ВР63В2
АИМЛ 63 А4 0,25 1500 68 0,73 АИМ63А4 4ВР63А4
АИМЛ 63 В4 0,37 69 0,75 АИМ63В4 4ВР63В4
АИМЛ 71 А2 0,75 3000 75 0,83 АИМ 71А2 4ВР71А2
АИМЛ 71 В2 1,1 77 0,84 АИМ 71В2 4ВР71В2
АИМЛ 71 А4 0,55 1500 73 0,75 АИМ71А4 4ВР 71А4
АИМЛ 71 В4 0,75 74 0,75 АИМ71В4 4ВР 71В4
АИМЛ 71 А6 0,37 1000 67 0,7 АИМ71А6 4ВР71А6
АИМЛ 71 В6 0,55 68 0,72 АИМ71В6 4ВР71В6
АИМЛ 80 А2 1,5 3000 78 0,87 АИМ80А2 4ВР80А2
АИМЛ 80 В2 2,2 80 0,88 АИМ80В2 4ВР80В2
АИМЛ 80 А4 1,1 1500 76 0,78 АИМ80А4 4ВР80А4
АИМЛ 80 В4 1,5 77 0,77 АИМ80В4 4ВР80В4
АИМЛ 80 А6 0,75 1000 69 0,71 АИМ80А6 4ВР80А6
АИМЛ 80 В6 1,1 71 0,72 АИМ80В6 4ВР80В6
АИМЛ 90 L2 3 3000 82 0,87 АИМ90L2 4ВР90L2
АИМЛ 90 L4 2,2 1500 76 0,88 АИМ90L4 4ВР90L4
АИМЛ 90 L6 1,5 1000 76 0,72 АИМ90L6 4ВР90L6
АИМЛ 100 S2 4 3000 82 0,87 АИМ100S2 4ВР100S2
АИМЛ 100 L2 5,5 82 0,88 АИМ100L2 4ВР100L2
АИМЛ 100 S4 3 1500 80 0,78 АИМ100S4 4ВР100S4
АИМЛ 100 L4 4 82 0,8 АИМ100L4 4ВР100L4
АИМЛ 100 L6 2,2 1000 77 0,71 АИМ100L6 4ВР100L6
АИМЛ 112 М2 7,5 3000 86 0,87 АИМ112М2 4ВР112М2
АИМЛ 112 М4 5,5 1500 85 0,84 АИМ112М4 4ВР112М4
АИМЛ 112 МА6 3 1000 79 0,78 АИМ112МА6 4ВР112МА6
АИМЛ 112 МВ6 4 80 0,78 АИМ112МВ6 4ВР112МВ6
АИМЛ 132 М2 11 3000

АИМ132М2 4ВР132М2
АИМЛ 132 М4 11 1500

АИМ132М4 4ВР132М4
АИМЛ 160 S2 15 3000

АИМ160S2 4ВР160S2
АИМЛ 160 S4 15 1500

АИМ160S4 4ВР160S4

Размеры взрывозащищенных электродвигателей

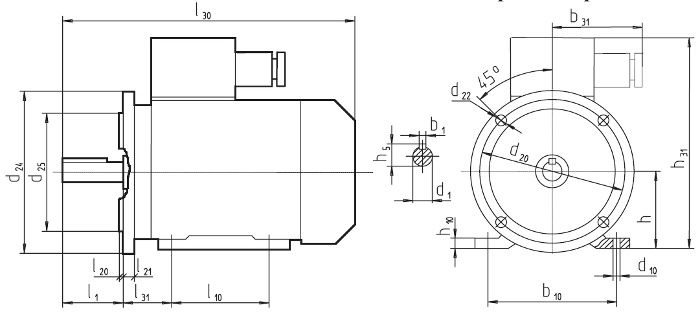

габаритный чертеж электродвигателя АИМЛ

Электродвигатели АИМЛ


Размеры, мм АИМЛ63 АИМЛ71 АИМЛ80 АИМЛ90L АИМЛ100 АИМЛ112
l1 30 40 50 50 60 80
l10 80 90 100 125 140 140
l20 3,5 3,5 3,5 4 4 4
l21 10 12 12 140 14 16
l30 276 294 350 410 426 460
l31 40 45 50 56 63 70
b1 5 6 6 8 8 10
b10 100 112 125 140 160 190
b31 145 145 145 190 190 190
h 63 71 80 90 100 112
h5 16 21,5 24,5 27 31 35
h10* 10 10 10 12 12 14
h31 220 238 246 286 306 352
d1 14 19 22 24 28 32
d10 7 71 100 10 12 12
d20 130 165 165 215 215 265
d22 10 12 12 15 15 15
d24 160 200 200 250 250 300
d25 110 130 130 180 180 230
Масса, кг 11 14 21,2 23 36 45

Размеры упаковки двигателей АИМЛ


Тип (монт. исполнение) Размер
LxBxH, мм
Масса
кг
АИМЛ63 (IM2081, 3081) 300х210х285 13
АИМЛ63 (IM1281) 285х170х230 12
АИМЛ71 (IM2081) 300х210х285 16
АИМЛ71 (IM1281) 300х180х250 15
АИМЛ80 (IM2081, 3081) 365х205х285 24
АИМЛ80 (IM1281) 365х205х285 23
АИМЛ90 (IM1081) 400х210х290 23
АИМЛ 90 (IM2081, 3081) 400х260х325 24
АИМЛ100 (IM1081) 435х300х320 37
АИМЛ100 (IM2081, 3081) 435х300х350 38
АИМЛ112 (IM1081) 480х320х340 45
АИМЛ112 (IM2081, 3081) 480х320х380 46
