Электродвигатели взрывозащищенные АИМЛ63А2, АИМЛ63А4, АИМЛ63В2, АИМЛ63В4

фото АИМЛ63

Электродвигатели взрывозащищенные АИМЛ63А2, АИМЛ63А4, АИМЛ63А6 изготавливаются по умолчанию:

  • маркировка по взрывозащите 1ExdIIBT4;
  • на напряжение 380В (три клеммы в коробке выводов);
  • климатического исполнения У (от 45 до -40°С, макс. относительная влажность 100% при 25°С), категории размещения - 2,5, УХЛ (от 40 до -60°С, макс. относительная влажность 100% при 25°С)2,5, УХЛ1, Т (от 50 до -10°С, макс. относительная влажность 100% при 35°С)2,5;
  • режим работы - продолжительный, S1 (не более 2-3 пусков с интервалом 1 мин. или 1 пуск из горячего сотояния);
  • степень защиты - IP54.

Монтажное исполнение двигателей:

  • на лапах (IM1281-на лапах с одним подшипниковым щитом);
  • фланцевые (IM 3081);
  • комбинированные, лапы+фланец (IM 2081).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479.

Тип подшипников - 80203. Подшипниковые узлы не предусматривают устройств для пополнения смазки.

  • 0,25 кВт 1500 об/мин. АИМЛ 63 А4 → 4ВР63А4, АИМ63А4, АИМУ63А4, АИММ63А4, ВАДМ63А4;
  • 0,37 кВт 1500 об/мин. АИМЛ 63 В4 → 4ВР63В4, АИМ63В4, АИМУ63В4, АИММ63В4, ВАДМ63В4;
  • 0,37 кВт 3000 об/мин. АИМЛ 63 А2 → 4ВР63А2, АИМ63А2, АИМУ63А2, АИММ63А2, ВАДМ63А2;
  • 0,55 кВт 3000 об/мин. АИМЛ 63 В2 → 4ВР63В2, АИМ63В2, АИМУ63В2, АИММ63В2, ВАДМ63В2.

Нужны цены? Жмите здесь → Прайс лист электродвигателей АИМЛ

Технические характеристики

Марка Мощн.
кВт
Об/мин.*
(синхр)
Ток при
380В, А*
KПД
%*
Kоэф.
мощн.
Iп/
Мп/
Мн
Мm/
Мн
Момент
инерц.,
кг·м2*
Масса,
кг
Цена, с НДС**
АИМЛ63А2 0,37 2790
(3000)
0,9 70 0,81 5 2,3 2,3 0,0004 11
АИМЛ63А4 0,25 1380
(1500)
0,8 68 0,73 4,1 1,8 2,1 0,0006 11
АИМЛ63В2 0,55 2820
(3000)
1,3 73 0,82 6 2,3 2,3 0,0006 11
АИМЛ63В4 0,37 1340
(1500)
1 69 0,75 4,1 1,8 2,1 0,0008 11

* - параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

** - цена двигателя указана с учетом монтажного исполнения IM1081(на лапах), монтажное исполнение IM3081,2081 +5%

Габаритно-присоединительные размеры

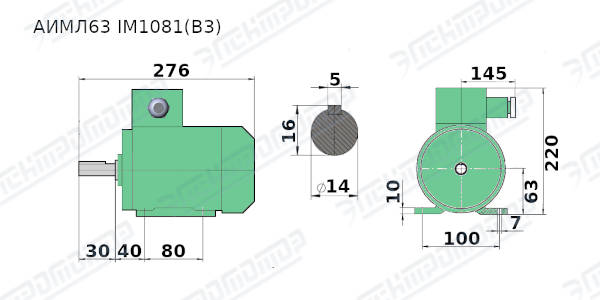

Размеры двигателя АИМЛ63А2 IM1081

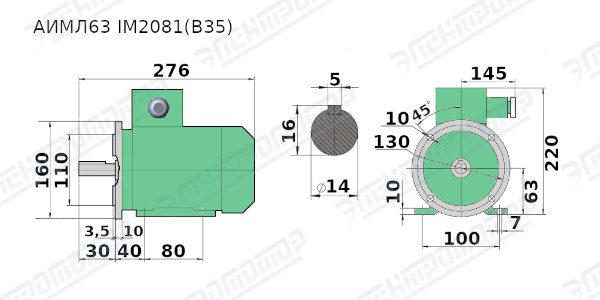

Размеры двигателя АИМЛ63А2 IM2081

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

Электродвигатели применяются для комплектации различного промышленного оборудования: насосов, задвижек. вентиляторов и др.
