Электродвигатель ВА315М2, 200 кВт 3000 об/мин
Взрывозащищенный трехфазный асинхронный электродвигатель ВА315М2
- напряжение 380/660В (шесть клемм, Δ/Υ);
- продолжительный режим, S1;
- степень защиты – IP54, IP55;
- монтажные исполнения: на лапах IM 1081, 1281, фланцевые IM 3081, лапы+фланец IM 2081;
- Климатическое исполнение и категория размещения – У2, У2,5, УХЛ1;
- аналоги: АИМУ315М2, 2В315М2;
- маркировка взрывозащиты 1 Ex db IIB T4
Цена и данные для расчета стоимости перевозки
| кВт | об/м | Марка |
Климатическое исполнение |
Цена с НДС IM1081(В3) |
Цена с НДС IM2081(В35) |
Вес кг |
Размеры Д-Ш-В, м |
Объем м3 |
|---|---|---|---|---|---|---|---|---|
| 200 | 3000 | ВА315M2 | У2 | 458 231 руб. | 481 143 руб. | 1328 | 1.38-0.66-0.905 | 0.8 |
| УХЛ1 | 504 054 руб. | 529 257 руб. |
Для расчета транспортных услуг перейдите на вкладку с ТК
- Доставка нашим транспортом осуществляется до терминалов транспортных компаний "Деловые Линии", "Байкал-Сервис", Желдорэкспедиция, "ПЭК". Стоимость доставки - 300 руб.
- Оплата производится путем безналичного расчета, банковской картой на складе или по квитанции
- Самовывоз товара по адресу - Московская обл., Люберецкий р-он, пос. Октябрьский, ул. Дорожная, д.6А.
Режим работы склада - будние дни с 9-00 до 17-00, пятница - до 16-00 - В зависимости от объема заказа стоимость доставки может быть уменьшена.

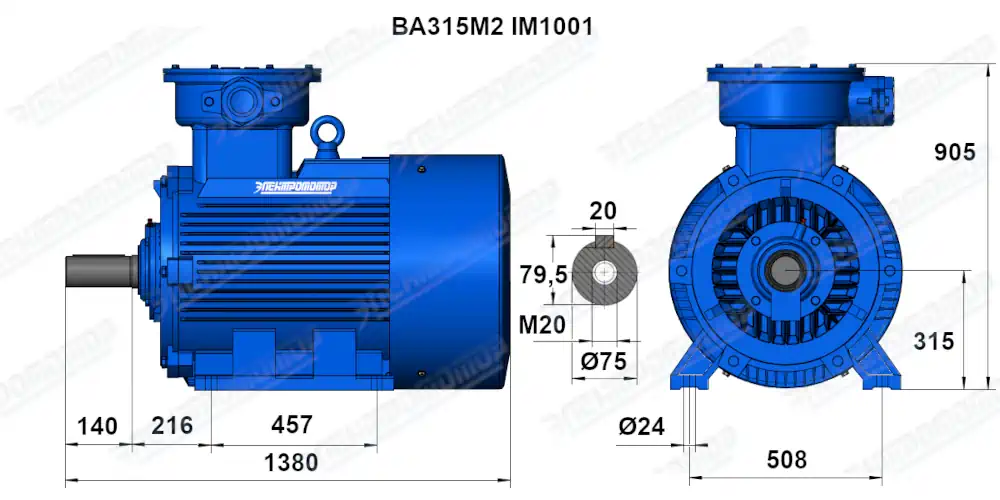

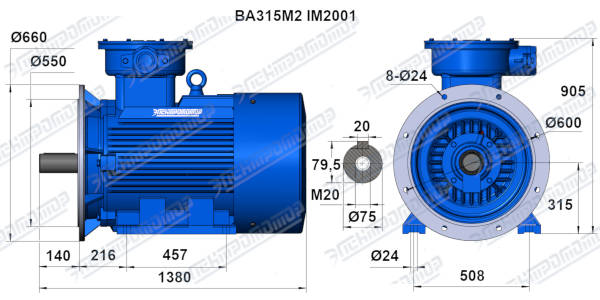

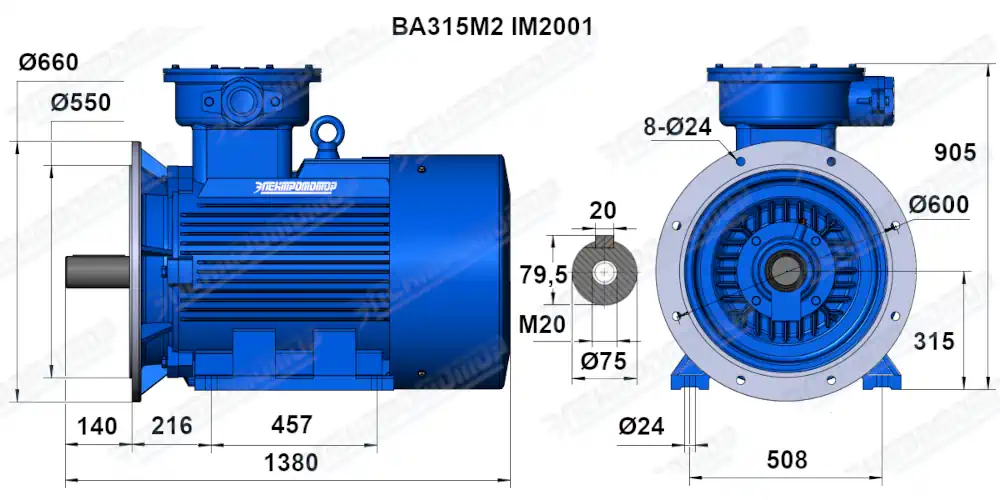

Габаритно-присоединительные размеры
Краткие технические характеристики
| Марка | ВА |
|---|---|
| Мощность, кВт | 200 |
| Частота вращения, об/мин | 2975 |
| Напряжение, В | 380/660 |
| Ток статора при 380В, А | 351.4 |
| КПД % | 94 |
| cos φ | 0.92 |
| Iп/Iн | 7.1 |
| Мп/Мн | 1.8 |
| Мmax/Мн | 2.2 |
| Момент инерции кг·м2 | 3.66 |
| Климатическое исполнение | У2, УХЛ1 |
| IP, степень защиты | 55 |
| Расшифровка климатического исполнения : | |||
|---|---|---|---|
| Категория размещения | У — умеренный климатический район. | УХЛ — умеренно холодный климатический район. | Т — тропический климатический район. |
| Рабочая температура : | |||
| 1 |
минимальная — минус 45 С°; максимальная — плюс 40 С°. |
минимальная — минус 60 С°; максимальная — плюс 40 С°. |
минимальная — минус 10 С°; максимальная — плюс 50 С°. |
| 2 | |||
| 3 | |||
| 4 |
минимальная — плюс 1 С°; максимальная — плюс 35 С°. |
минимальная — плюс 1 С°; максимальная — плюс 35 С°. | |
| 5 |
минимальная — минус 5 С°; максимальная — плюс 35 С°. |
минимальная — минус 10 С°; максимальная — плюс 35 С°. |
|
| Предусматривает эксплуатацию : | |||
| 1 | на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре). | ||
| 2 | под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега). | ||
| 3 | в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли). | ||
| 4 | в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли). | ||
| 5 | во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы). | ||
IP (International Protection) - степень защиты от пыли и воды. Не имеет отношения к степени взрывозащиты.
- Первая цифра - от 0 до 6. (от проникновения посторонних предметов)
- Вторая цифра - от 0 до 9. (от проникновения воды)
Наиболее распространенные степени защиты, в порядке убывания: IP55 → IP54 → IP44 → IP23, т.е IP55 перекрывает все остальные.
Расшифровка маркировки взрывозащиты 1 Ex db IIB T4
- 1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
- Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность;
- d - взрывонепроницаемая оболочка;
- IIB – типичный представитель горючего вещества - этилен
Применение электрооборудования - наземные промышленные предприятия
Допускается применение - IIA, IIB - Т4 - Температура воспламенения газа
Допускается применение - Т1 – Т4
Производства химической, газовой и нефтеперерабатывающей отраслей промышленности
