Электродвигатель ВА100S2 и АИМЛ100S2 4 кВт 3000 об/мин

Взрывозащищенный трехфазный асинхронный электродвигатель ВА100S2 и АИМЛ100S2
  • напряжение 220/380В (шесть клемм, Δ/Υ);
  • продолжительный режим, S1;
  • степень защиты – IP54, IP55;
  • монтажные исполнения: на лапах IM 1081, 1281, фланцевые IM 3081, лапы+фланец IM 2081;
  • Климатическое исполнение и категория размещения – У2, У2,5, УХЛ1;
  • аналоги: 4ВР100S2, АИМ100S2, АИМУ100S2, АИММ100S2, ВАДМ100S2;
  • маркировка взрывозащиты 1 Ex db IIB T4

Цена и данные для расчета стоимости перевозки

кВт об/м Марка Климатическое
исполнение
Цена с НДС
IM1081(В3)
Цена с НДС
IM2081(В35)
Вес
кг
Размеры
Д-Ш-В, м
Объем
м3
4 3000 ВА100S2 У2 18 923 руб. 19 869 руб. 40 0.473-0.25-0.345 0.1
УХЛ1 20 815 руб. 21 856 руб.
АИМЛ100S2 У2,5 25 275 руб. 26 539 руб. 36 0.425-0.25-0.305
УХЛ1 27 803 руб. 29 193 руб.

Форма онлайн-заказа электродвигателей Заказать по электронной почте

Для расчета транспортных услуг перейдите на вкладку с ТК

  • Доставка нашим транспортом осуществляется до терминалов транспортных компаний "Деловые Линии", "Байкал-Сервис", Желдорэкспедиция, "ПЭК". Стоимость доставки - 300 руб.
  • Оплата производится путем безналичного расчета, банковской картой на складе или по квитанции
  • Самовывоз товара по адресу - Московская обл., Люберецкий р-он, пос. Октябрьский, ул. Дорожная, д.6А.
    Режим работы склада - будние дни с 9-00 до 17-00, пятница - до 16-00
  • В зависимости от объема заказа стоимость доставки может быть уменьшена.

Габаритно-присоединительные размеры

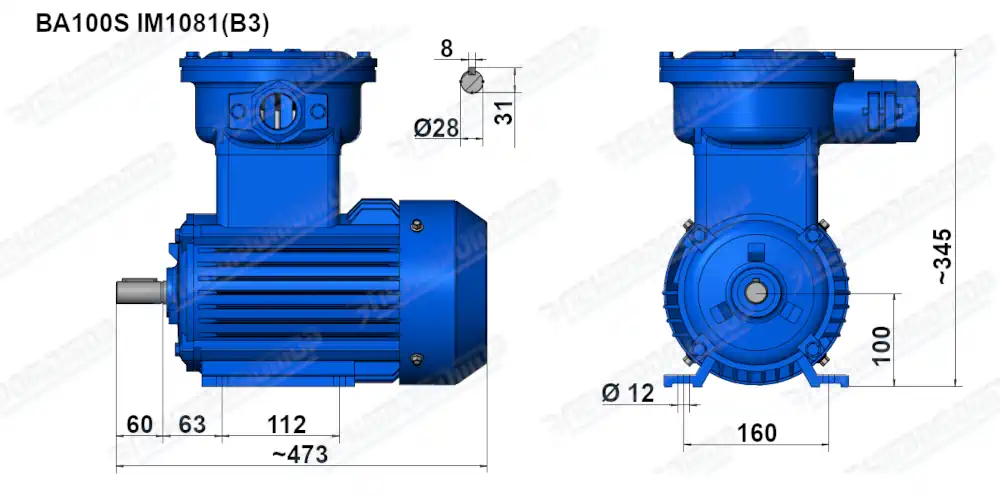

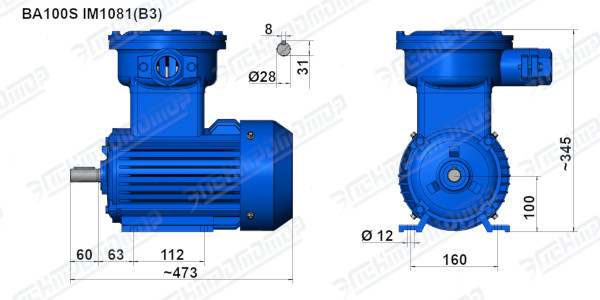

Размеры двигателя ВА100S2 IM1081

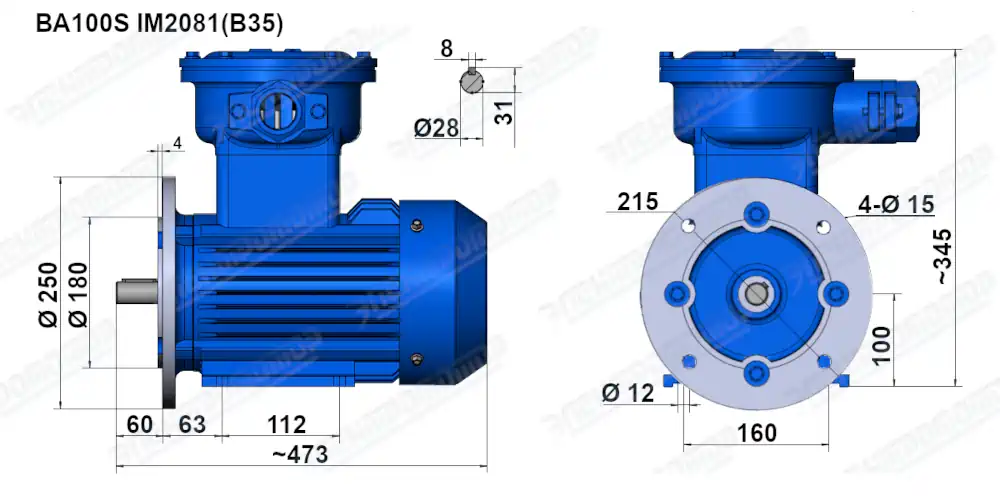

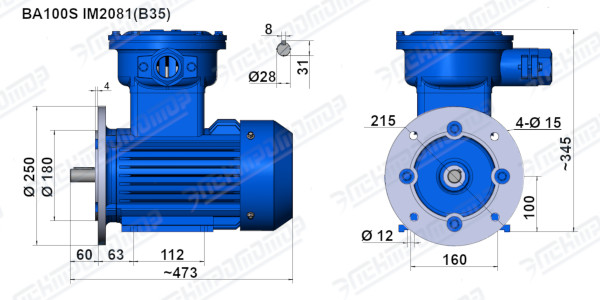

Размеры двигателя ВА100S2 IM2081

Размеры двигателя АИМЛ100S2 IM1081

Размеры двигателя АИМЛ100S2 IM2081

* - габаритные размеры могут отличаться в зависимости от завода-изготовителя, если размер является для вас существенным уточняйте у менеджеров.

Краткие технические характеристики

Марка ВА АИМЛ
Мощность, кВт 4
Частота вращения, об/мин 2880 2835
Напряжение, В 220/380 380
Ток статора при 380В, А 8.31 8.5
КПД % 83.1 82
cos φ 0.88 0.87
Iп/Iн 7.5 6
Мп/Мн 2.2 2.2
Мmax/Мн 2.3 2.5
Момент инерции кг·м2 0.007 0.294
Климатическое исполнение У2, УХЛ1 У2,5, УХЛ1
IP, степень защиты 55 54
Расшифровка климатического исполнения :
Категория размещения У — умеренный климатический район. УХЛ — умеренно холодный климатический район. Т — тропический климатический район.
Рабочая температура :
1 минимальная — минус 45 С°;
максимальная — плюс 40 С°.
минимальная — минус 60 С°;
максимальная — плюс 40 С°.
минимальная — минус 10 С°;
максимальная — плюс 50 С°.
2
3
4 минимальная — плюс 1 С°;
максимальная — плюс 35 С°.
минимальная — плюс 1 С°;
максимальная — плюс 35 С°.
5 минимальная — минус 5 С°;
максимальная — плюс 35 С°.
минимальная — минус 10 С°;
максимальная — плюс 35 С°.
Предусматривает эксплуатацию :
1 на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре).
2 под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега).
3 в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли).
4 в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли).
5 во влажных ограниченных пространствах без отопления и вентиляции, при наличии воды либо конденсата (например, шахты, корабельные трюмы, подвалы).

IP (International Protection) - степень защиты от пыли и воды. Не имеет отношения к степени взрывозащиты.

  • Первая цифра - от 0 до 6. (от проникновения посторонних предметов)
  • Вторая цифра - от 0 до 9. (от проникновения воды)
Чем больше цифра, тем больше защита. Подробнее по ссылке - Википедия

Наиболее распространенные степени защиты, в порядке убывания: IP55 → IP54 → IP44 → IP23, т.е IP55 перекрывает все остальные.

Расшифровка маркировки взрывозащиты 1 Ex db IIB T4

  • 1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
  • Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность;
  • d - взрывонепроницаемая оболочка;
  • IIB – типичный представитель горючего вещества - этилен
    Применение электрооборудования - наземные промышленные предприятия
    Допускается применение - IIA, IIB
  • Т4 - Температура воспламенения газа
    Допускается применение - Т1 – Т4

Производства химической, газовой и нефтеперерабатывающей отраслей промышленности
