Насос Х65-50-160

Насос Х65-50-160К-СД для перекачивания химически активных жидкостей.

Поставляется с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа, смазка подшипников в масляной ванне.

Также вы можете купить аналогичные по параметрам насосы для не агрессивных жидкостей К65-50-160, КМ-65-50-160 или КМЛ65-160/2-5 линейный моноблочный.

насосный агрегат на общей раме с электродвигателем;
насос на раме без двигателя;
насос без рамы и двигателя;
с двойным сальниковым ("СД" - до 80^оС) или торцовым ("5" - до 105^оС) уплотнением;
материал проточной части: "К" - Сталь 304 (08Х18Н10), "К1" - сталь 316 (08Х17Н13М2);
смазка подшипников в масляной ванне.

Цены на насос и запчасти Х65-50-160, руб. с НДС

Тип насоса	Эл-дв. при плотн.	кВт	Марка э/дв.	Цена насосного агрегата	Цена насоса на раме	Цена насоса
Х65-50-160К-СД	1 т/м3	7,5	АИР112М2	59 054 руб.	44 469 руб.	41 969 руб.
Х65-50-160К-СД	1,3 т/м3	7,5	АИР112М2	59 054 руб.	44 469 руб.	41 969 руб.
Х65-50-160К-СД	1,85 т/м3	11	АИР132М2	67 367 руб.	44 469 руб.	41 969 руб.
Х65-50-160аК-СД	1 т/м3	5,5	АИР100L2	56 773 руб.	44 469 руб.	41 969 руб.
Х65-50-160аК-СД	1,3 т/м3	7,5	АИР112М2	59 054 руб.	44 469 руб.	41 969 руб.
Х65-50-160аК-СД	1,85 т/м3	11	АИР132М2	67 367 руб.	44 469 руб.	41 969 руб.

**Основные характеристики**
Тип	Об/мин.	Подача м3/ч	Напор м	КПД %	Мощн. насоса кВт	Кавит. запас м
Х65-50-160	2900	25	32	57	3,82	2,5
Х65-50-160а	2900	22,7	26,5	56	2,93	2,5

Размеры Х65-50-160

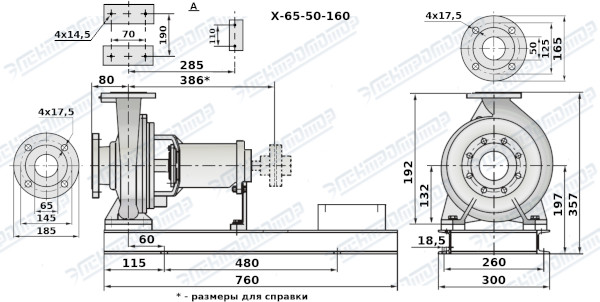

На раме без двигателя На раме с двигателем

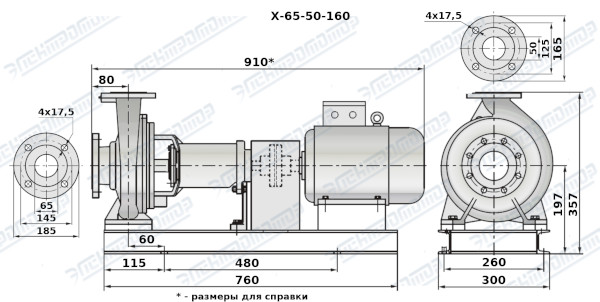

Чертеж насоса на раме с двигателем Х65-50-160

Поле Q-H насоса Х65-50-160

Выбор насоса Q-H при 2900 об/мин Q-H при 1450 об/мин

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Н_вс < Р_атм - Р_п.в. - ΔН_вс - (NPSH+0,3м), где:

Р_атм - атмосферное давление, м.вод.ст.
Р_п.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
ΔН_вс - потери на всасывающем трубопроводе, м.вод.ст.
NPSH - кавитационный запас насоса, м.вод.ст.

Расшифровка маркировки: 1Х 65-50-160аК/2-СД:

1 - признак модификации;
Х - химический;
65 - Д_у всасывающего патрубка, мм;
50 - Д_у напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
а - первая подрезка рабочего колеса;
К - материал проточной части (AISI 304), К1 - AISI 316;
4 - 1450 об/мин ("2" - 2900 об/мин);
СД - двойное сальниковое уплотнение, 5 - торцовое;

Поле Q-H Х65-50-160 при 2900 об/мин

Поле Q-H Х65-50-160 при 1450 об/мин
