Насос 1Д200-90
Конструкция : горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа. Материалы проточной части насосов: рабочее колесо - чугун СЧ20, вал - Сталь 45. Уплотнение вала: двойное сальниковое. Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.
Перекачиваемые среды:- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости - до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
- Допускаемая высота всасывания - от 2,5 м до 6,5 м.
- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
Цены на насосы 1Д200-90, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| 1Д200-90 | 90 | АИР250М2 | 201 235 руб. | 101 493 руб. | 90 443 руб. |
| 236 747 руб. * | 119 403 руб. * | 106 403 руб. * | |||
| 1Д200-90а | 75 | АИР250S2 | 191 174 руб. | 101 493 руб. | 90 443 руб. |
| 224 911 руб. * | 119 403 руб. * | 106 403 руб. * | |||
| 1Д200-90б | 55 | АИР225М2 | 190 948 руб. | 101 493 руб. | 90 443 руб. |
| 224 645 руб. * | 119 403 руб. * | 106 403 руб. * |
Основные характеристики
| Типоразмер насоса | Параметры | ||||
|---|---|---|---|---|---|
| Подача м3/ч | Напор м | Мощность потребляемая насосом (номин.), кВт | Частота вращения, Об/мин | Кавит. запас М | |
| 1Д200-90 | 200 | 90 | 75 | 2900 | 5,9 |
| 1Д200-90а | 180 | 74 | 57 | 2900 | 5,7 |
| 1Д200-90б | 160 | 62 | 42 | 2900 | 5,5 |

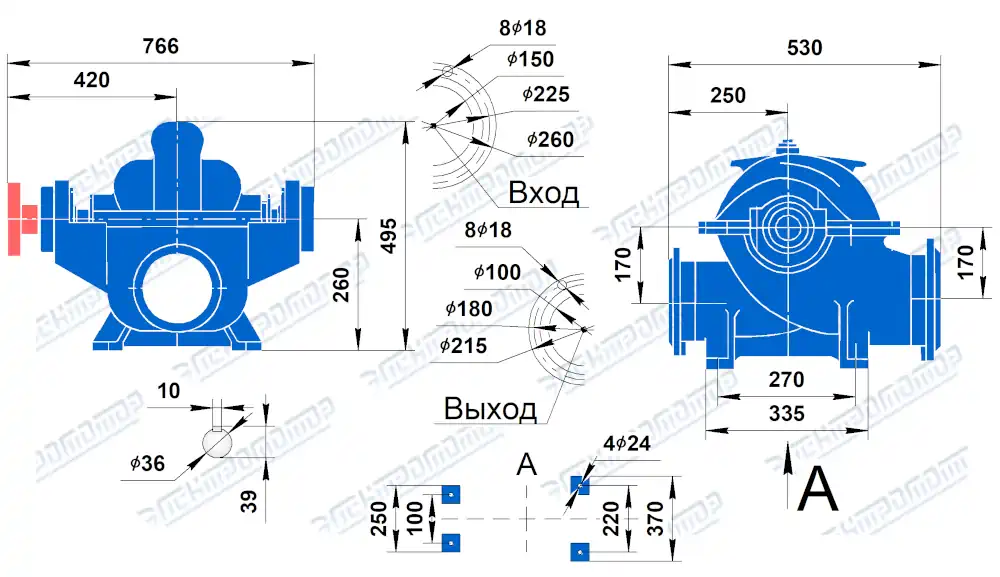

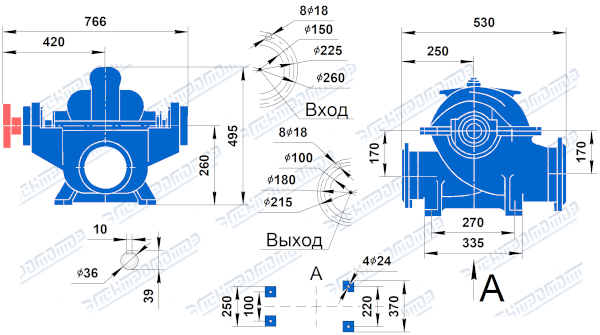

Размеры 1Д200-90
| Тип насоса | Размеры в мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| 1Д200-90 | 766 | 420 | З35 | 165 | 370 | 220 | 250 | 100 | 530 | 250 | 495 | 260 | 170 | 170 | 270 | З20 | 200 | З9 |
| Тип насоса | Размеры в мм | Р, МПа | Масса, кг | |||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Вх /вых | |||
| 1Д 200-90 | 260 | 225 | 202 | 150 | 215 | 180 | 158 | 100 | 18 | 18 | 24 | З6 | 8 | 8 | 10 | 0,6/1,6 | 145 | |
| Тип насоса | Размеры, мм | Электродвигатель | Вес агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощ. кВт | Вес, кг | ||
| 1Д200-90 | 1705 | 1330 | 190 | - | - | 910 | 530 | 460 | 400 | 805 | 480 | 4 | АИР250М2 | 90 | 490 | 755 |
| 1Д200-90а | 1705 | 1330 | 190 | - | - | 910 | 530 | 460 | 400 | 805 | 480 | 4 | АИР250S2 | 75 | 450 | 715 |
| 1Д200-90б | 1615 | 1235 | 190 | - | - | 840 | 530 | 450 | 380 | 745 | 480 | 4 | АИР225М5 | 55 | 320 | 585 |

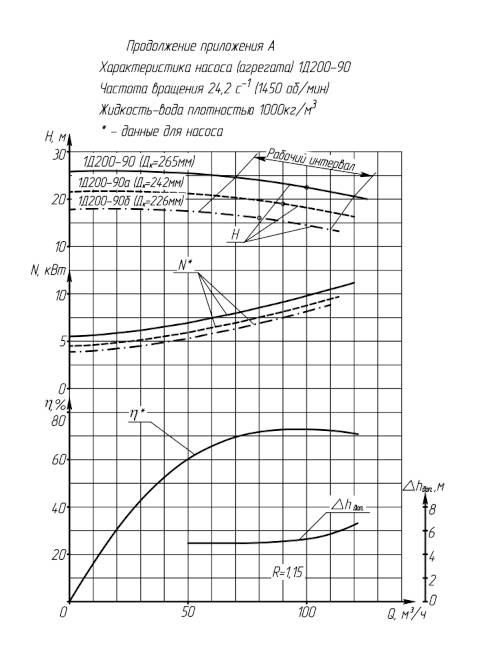

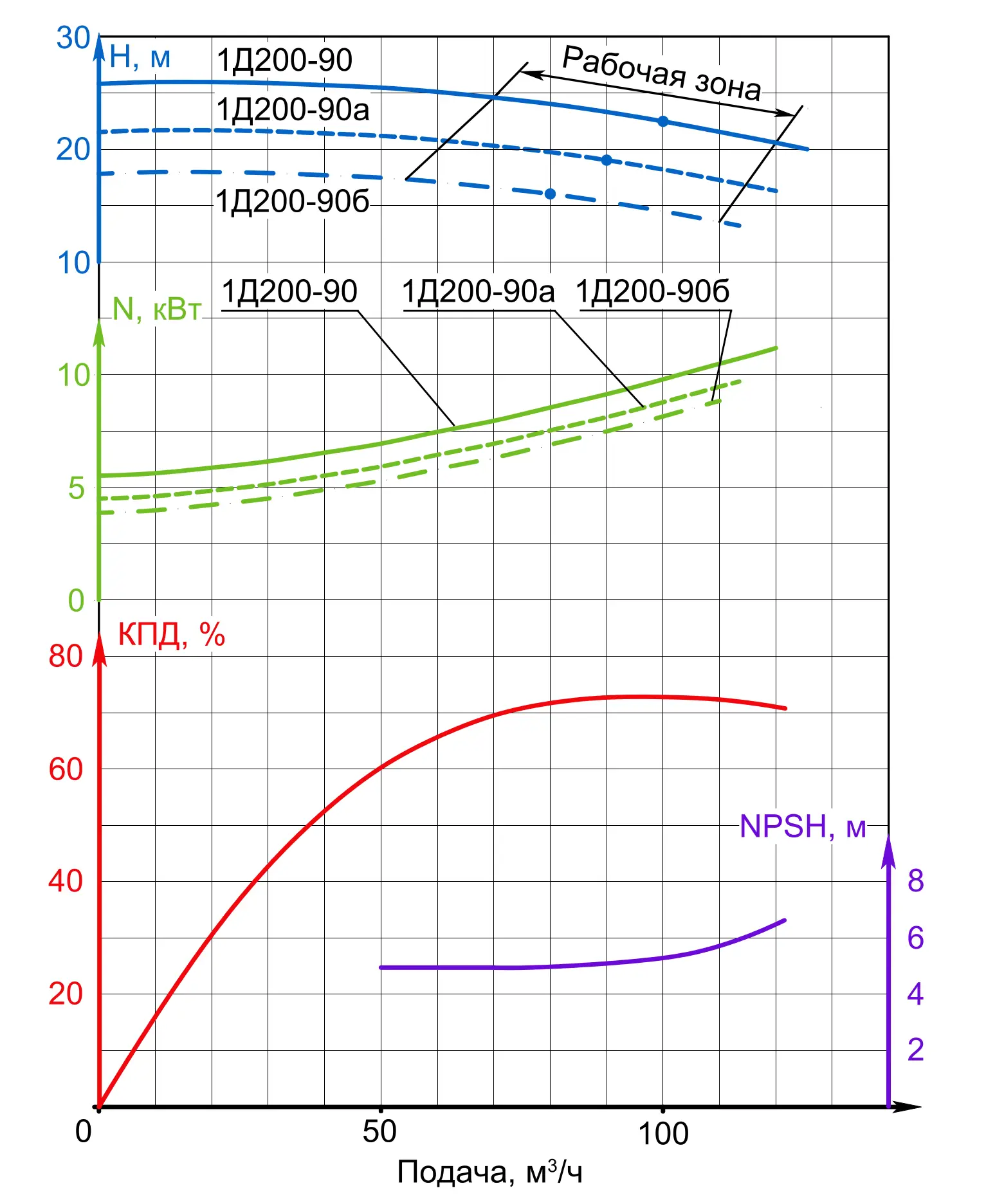

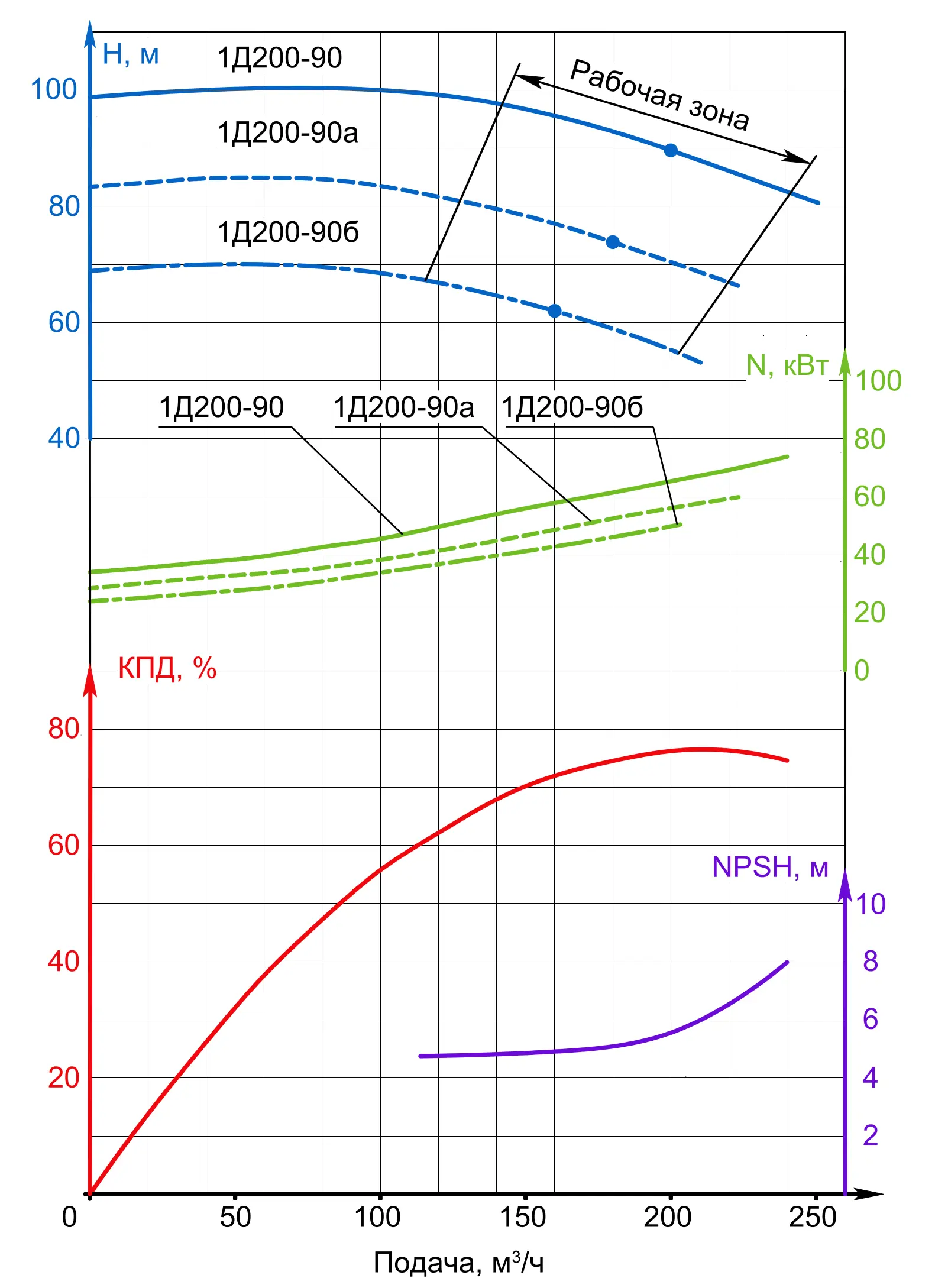

Поле Q-H насоса 1Д200-90
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери напора на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- 1Д - центробежный двустороннего входа;
- 200 - подача, м3/ч;
- 90 - напор, м;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
Таблица замен старых марок насосов на новые.
| Старая марка | Новая марка | ||
|---|---|---|---|
| 4НДв, 4НДв-60 | Д200-95, 90 кВт, 1500 об. | 1Д200-90, 90 кВт, 3000 об. | |
| Д200-95а, 75 кВт, 1500 об. | 1Д200-90а, 75 кВт, 3000 об. | ||
| Д200-95б, 55 кВт, 1500 об. | 1Д200-90б, 55 кВт, 3000 об. | ||
| 5НДВ, 5НДВ-60 | Д200-36, 37 кВт, 1500 об. | 1Д315-50б, 45 кВт, 3000 об. | |
| Д200-36а, 30 кВт, 1500 об. | |||
