Насос 1Д315-50
Конструкция : горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа. Материалы проточной части насосов: рабочее колесо - чугун СЧ20, вал - Сталь 45. Уплотнение вала: двойное сальниковое. Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.
Перекачиваемые среды:- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости - до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
- Допускаемая высота всасывания - от 2,5 м до 6,5 м.
- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
Цены на насосы 1Д315-50, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| 1Д315-50 | 75 | АИР250S2 | 210 682 руб. | 174 192 руб. | 109 749 руб. |
| 247 861 руб. * | 204 932 руб. * | 129 116 руб. * | |||
| 1Д315-50а | 55 | АИР225М2 | 199 205 руб. | 174 192 руб. | 109 749 руб. |
| 234 358 руб. * | 204 932 руб. * | 129 116 руб. * | |||
| 1Д315-50б | 45 | АИР200L2 | 182 448 руб. | 174 192 руб. | 109 749 руб. |
| 214 645 руб. * | 204 932 руб. * | 129 116 руб. * |
Основные характеристики
| Типоразмер насоса | Параметры | ||||
|---|---|---|---|---|---|
| Подача м3/ч | Напор м | Мощность потребляемая насосом (номин.), кВт | Частота вращения, Об/мин | Кавит. запас М | |
| 1Д315-50 | 315 | 50 | 56 | 2900 | 6,5 |
| 1Д315-50а | 300 | 42 | 42 | 2900 | 6,7 |
| 1Д315-50б | 220 | 36 | 33 | 2900 | 6,8 |

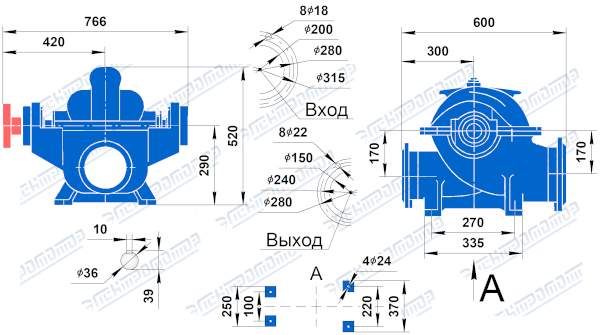

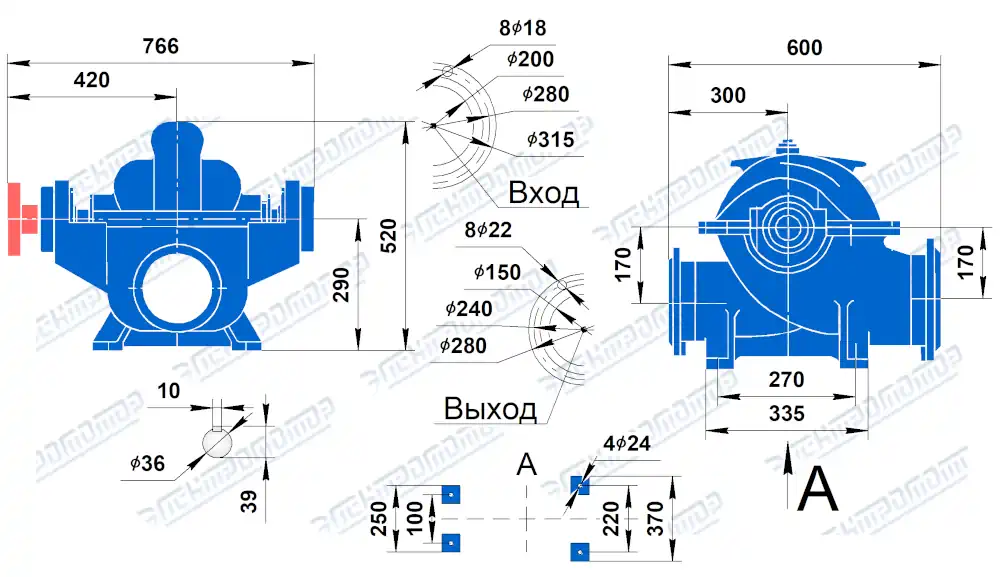

Размеры 1Д315-50
| Тип насоса | Размеры в мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| 1Д315-50 | 766 | 420 | 335 | 165 | 370 | 220 | 250 | 100 | 600 | 300 | 520 | 290 | 170 | 170 | 270 | З20 | 200 | З9 |
| Тип насоса | Размеры в мм | Р, МПа | Масса, кг | |||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Вх /вых | |||
| 1Д 315-50 | 315 | 280 | 258 | 200 | 280 | 240 | 212 | 150 | 18 | 22 | 24 | З6 | 8 | 8 | 10 | 0,6/1,0 | 190 | |
| Тип насоса | Размеры, мм | Электродвигатель | Вес агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощ. кВт | Вес, кг | ||
| 1Д315-50 | 1702 | 1325 | 190 | - | - | 890 | 600 | 470 | 400 | 895 | 510 | 4 | АИР250S2 | 75 | 425 | 755 |
| 1Д315-50а | 1612 | 1255 | 190 | - | - | 840 | 600 | 440 | 370 | 760 | 495 | 4 | АИР225М2 | 55 | 320 | 630 |
| 1Д315-50б | 1577 | 1235 | 190 | - | - | 820 | 600 | 360 | 300 | 775 | 500 | 4 | АИР200L2 | 45 | 240 | 540 |

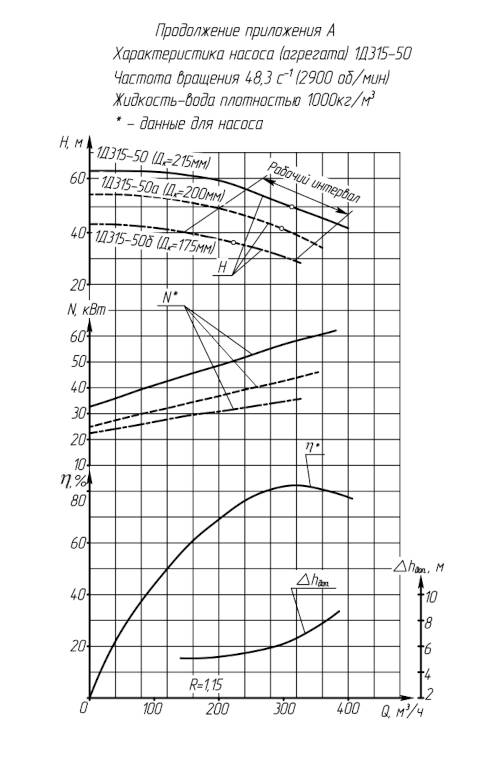

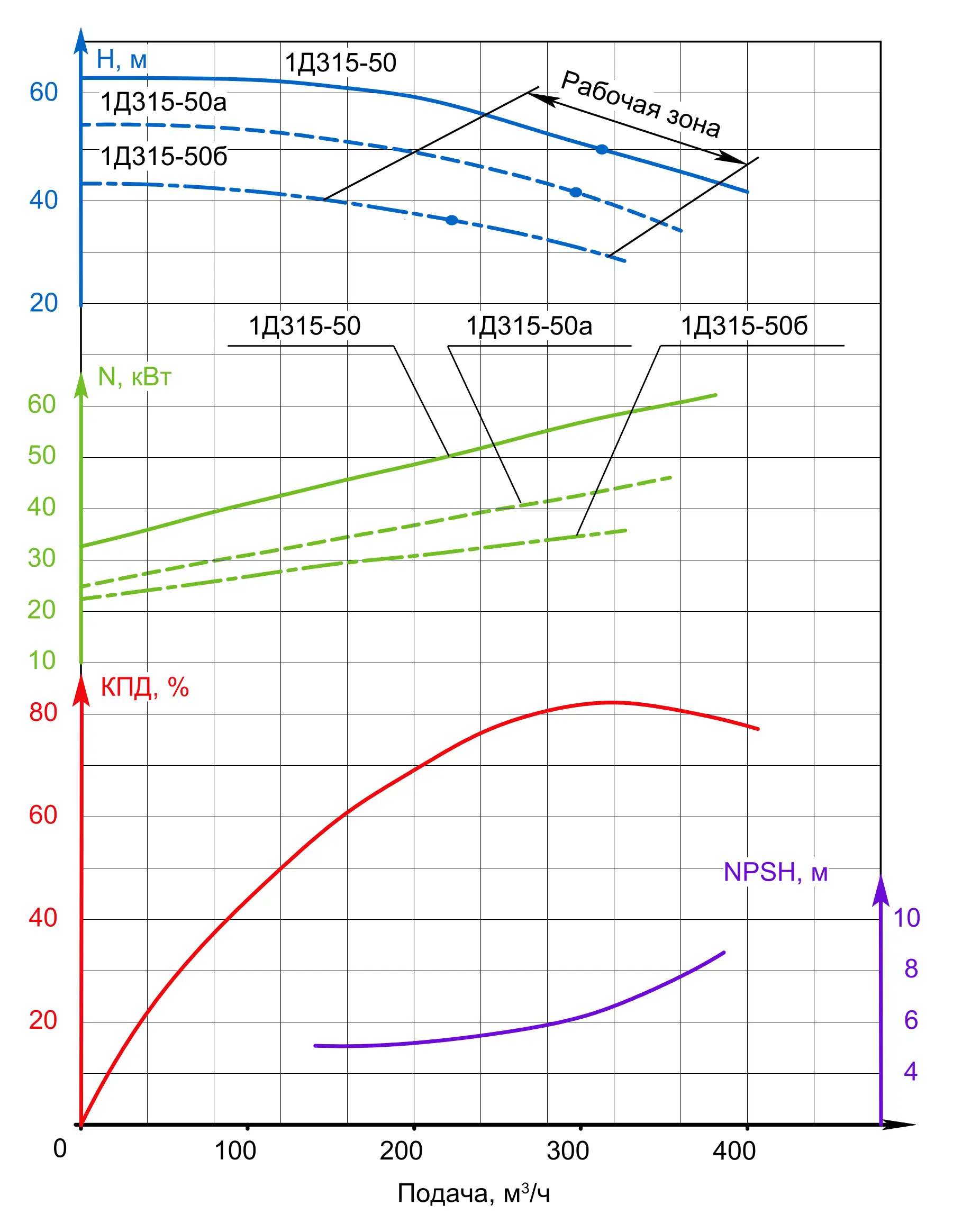

Поле Q-H насоса 1Д315-50
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери напора на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- 1Д - центробежный двустороннего входа;
- 315 - подача, м3/ч;
- 50 - напор, м;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
Таблица замен старых марок насосов на новые.
| Старая марка | Новая марка | ||
|---|---|---|---|
| 6НДв, 6НДв-60 | Д320-50, 75 кВт, 1500 об. | 1Д315-50, 75 кВт, 3000 об. | |
| Д320-50а, 55 кВт, 1500 об. | 1Д315-50а, 55 кВт, 3000 об. | ||
| Д320-50б, 45 кВт, 1500 об. | 1Д315-50Б, 45 кВт, 3000 об. | ||
| 6НДс, 6НДс-60 | Д320-70, 110 кВт, 1500 об. | 1Д315-71, 110 кВт, 3000 об. | |
| Д320-70а, 90 кВт, 1500 об. | 1Д315-71а, 90 кВт, 3000 об. | ||
