Электродвигатель АИР100S2, АИР100S4

фото АИР100S

Общепромышленные трехфазные асинхронные электродвигатели АИР100S2, АИР100S4 изготавливаются по умолчанию:

  • на напряжение 220/380В (шесть клемм в коробке выводов).
  • климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
  • режим работы - продолжительный, S1.
  • степень защиты – IP55

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

Монтажное исполнение двигателей:

  • на лапах (IM 1081, 1001, 1011, 1031)
  • фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
  • комбинированные, лапы+фланец (IM 2081, 2001, 2011, 2031).

Подробнее о способах монтажа и конструктивных обозначениях электродвигателей смотрите ГОСТ2479 в разделе нашего сайта "Ссылки".

Двигатели аналогичны по размерам и параметрам двигателям 5АИ 100 S4 (2, 6, 8), 4ААМ 100 S4, А100S4.

Нужны цены? Жмите здесь → Прайс лист электродвигателей АИР

Технические характеристики

Марка Мощн.
кВт
Об/мин.*
(синхр)
Ток при
380В, А*
KПД
%*
Kоэф.
мощн.
Iп/
Мп/
Мн
Мm/
Мн
Момент
Н·м
Момент
инерц.,
кг·м2*
Масса,
кг*
Цена, с НДС**
АИР100S2 4 2880
(3000)
8,2 84,2 0,88 7,5 2,2 2,3 13,26 0,0070 30
АИР100S4 3 1410
(1500)
6,78 82,6 0,82 7 2,3 2,3 20,32 0,0100 32

* - параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

** - цена двигателя указана с учетом монтажного исполнения IM1081(на лапах), монтажное исполнение IM3081,2081,3681,2181 +5%

Габаритно-присоединительные размеры

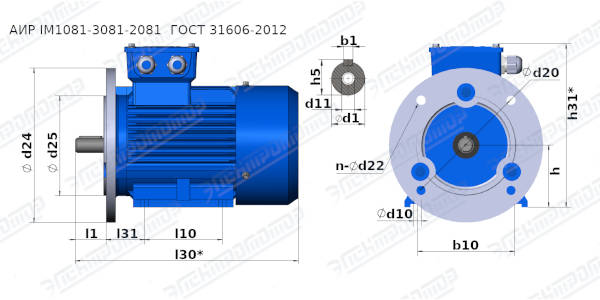

Чертеж электродвигателя АИР

Марка Габаритные,мм Присоединительные размеры по ГОСТ31606, мм Прочие
l30 h31 d24 d10 l1 l10 l31 b10 d1 h d20 d25 d24 d22 n h5 b1 d11
АИР100S 420 265 250 12 60 112 63 160 28 100 215 180 250 15 4 31 8 М8

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

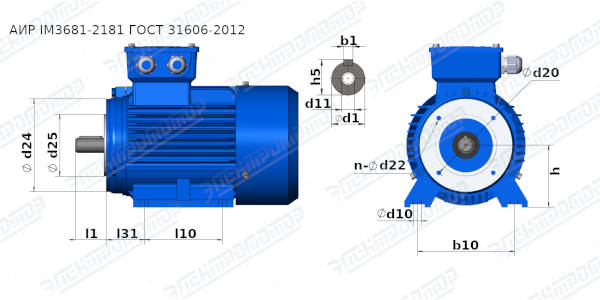

Чертеж электродвигателя АИР

Марка Присоединительные размеры
по ГОСТ31606, мм
IM3681 (B14A) IM3681 (B14B) Прочие
d10 l1 l10 l31 b10 d1 h d20 d25 d24 d22 n d20 d25 d24 d22 n h5 b1 d11
АИР100S 12 60 112 63 160 28 100 130 110 160 М8 4 165 130 200 М10 4 31 8 М8

Габаритные размеры приведены без упаковки для монтажного исполнения IM2081 (лапы+фланец) и могут незначительно различаться в зависимости от завода-изготовителя.

Электродвигатели применяются для комплектации различного промышленного оборудования: насосов, задвижек. вентиляторов и др.

Ранее двигатели выпускались под марками:
