Насос К100-65-315
Центробежный консольный-моноблочный насос К 100-65-315 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.
Продажа насосов возможна в различной комплектации:- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
- с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
- смазка подшипников через пресс-масленки или в масляной ванне.
Цены на насос и запчасти К100-65-315, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| К100-65-315 | 75 | АИР250S2 | 170 314 руб. | 44 877 руб. | 37 377 руб. |
| К100-65-315а | 55 | АИР225М2 | 141 614 руб. | 44 877 руб. | 37 377 руб. |
| К100-65-315б | 55 | АИР225М2 | 141 614 руб. | 44 877 руб. | 37 377 руб. |
| К100-65-315в | 45 | АИР200L2 | 122 759 руб. | 44 877 руб. | 37 377 руб. |
| К100-65-315-5 | 75 | АИР250S2 | 175 928 руб. | 50 491 руб. | 42 991 руб. |
| К100-65-315а-5 | 55 | АИР225М2 | 147 227 руб. | 50 491 руб. | 42 991 руб. |
| К100-65-315б-5 | 55 | АИР225М2 | 147 227 руб. | 50 491 руб. | 42 991 руб. |
| К100-65-315в-5 | 45 | АИР200L2 | 128 373 руб. | 50 491 руб. | 42 991 руб. |
| К100-65-315/4 | 11 | АИР132М4 | 67 729 руб. | 45 461 руб. | 37 961 руб. |
| Тип запчасти | № чертежа | Цена | Тип запчасти | № чертежа | Цена |
|---|---|---|---|---|---|
| Корпус насоса | 01.01-100-65-315 | 19 263 руб. | Корпус уплотнения | 01.06-100-65-315 | 10 588 руб. |
| 02.01-100-65-315 | 02.06-100-65-315 | ||||
| Вал | 01.03-100-65-315 | 2 933 руб. | Гайка рабочего колеса | 01.07-100-65-315 | 450 руб. |
| Втулка защитная | 01.04-100-65-315 | 965 руб. | Крышка сальника | 01.08-100-65-315 | 545 руб. |
| 02.04-100-65-315 | 02.08-100-65-315 | ||||
| Кронштейн | 01.05-100-65-315 | 11 835 руб. | Крышка подшипника | 01.09-100-65-315 | 991 руб. |
| 02.05-100-65-315 | 02.09-100-65-315 | ||||
| Рабочее колесо | |||||
| К100-65-315 | 01.02-100-65-315 | 6 376 руб. | |||
| 02.02-100-65-315 | |||||
| К100-65-315а | 01.02-100-65-315.1 | ||||
| 02.02-100-65-315.1 | |||||
| К100-65-315б | 01.02-100-65-315.2 | ||||
| 02.02-100-65-315.2 | |||||
| К100-65-315в | 01.02-100-65-315.3 | ||||
| 02.02-100-65-315.3 | |||||
02. - насос со смазкой подшипников в масляной ванне
| Тип | Об/мин. |
Подача м3/ч |
Напор м |
КПД % |
Мощн. насоса кВт |
Кавит. запас м |
|---|---|---|---|---|---|---|
| К100-65-315 | 2900 | 100 | 125 | 65 | 51,6 | 4,8 |
| К100-65-315а | 2900 | 95,5 | 114 | 64 | 46,33 | 4,8 |
| К100-65-315б | 2900 | 90,8 | 103 | 62 | 41,04 | 4,8 |
| К100-65-315в | 2900 | 85,8 | 92 | 60 | 35,82 | 4,8 |
| К100-65-315/4 | 1450 | 50 | 32 | 63 | 6,92 | 4 |

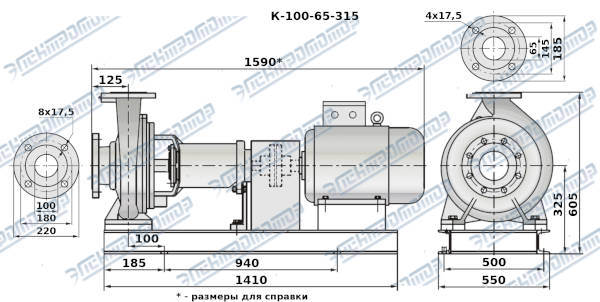

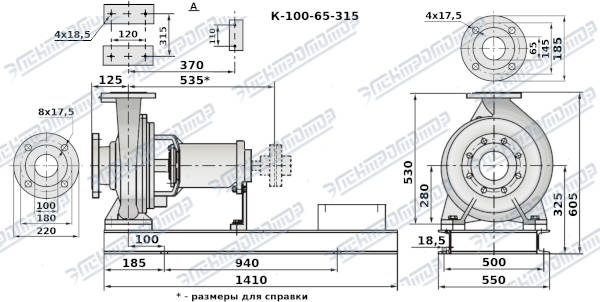

Размеры К100-65-315

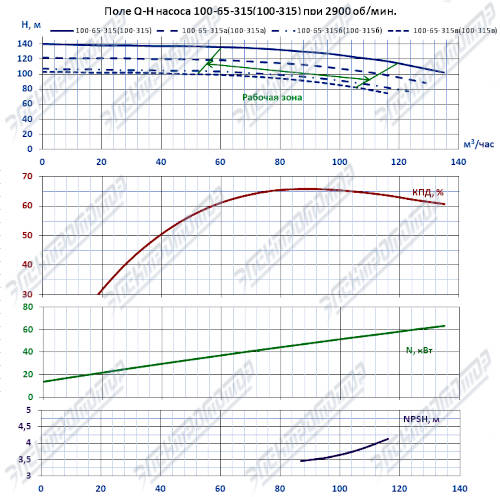

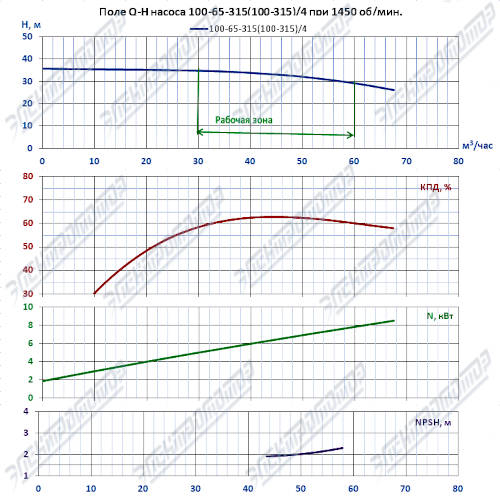

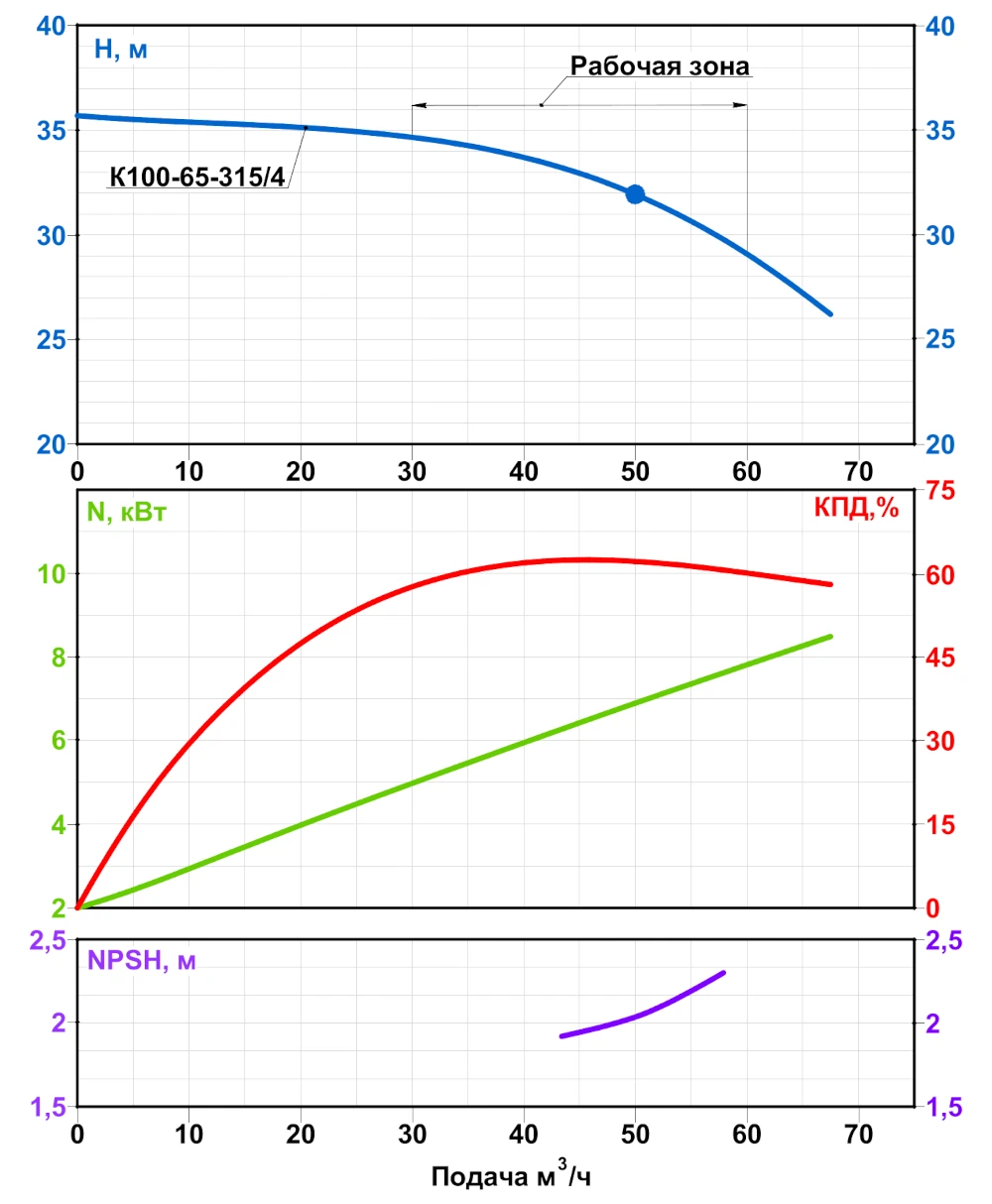

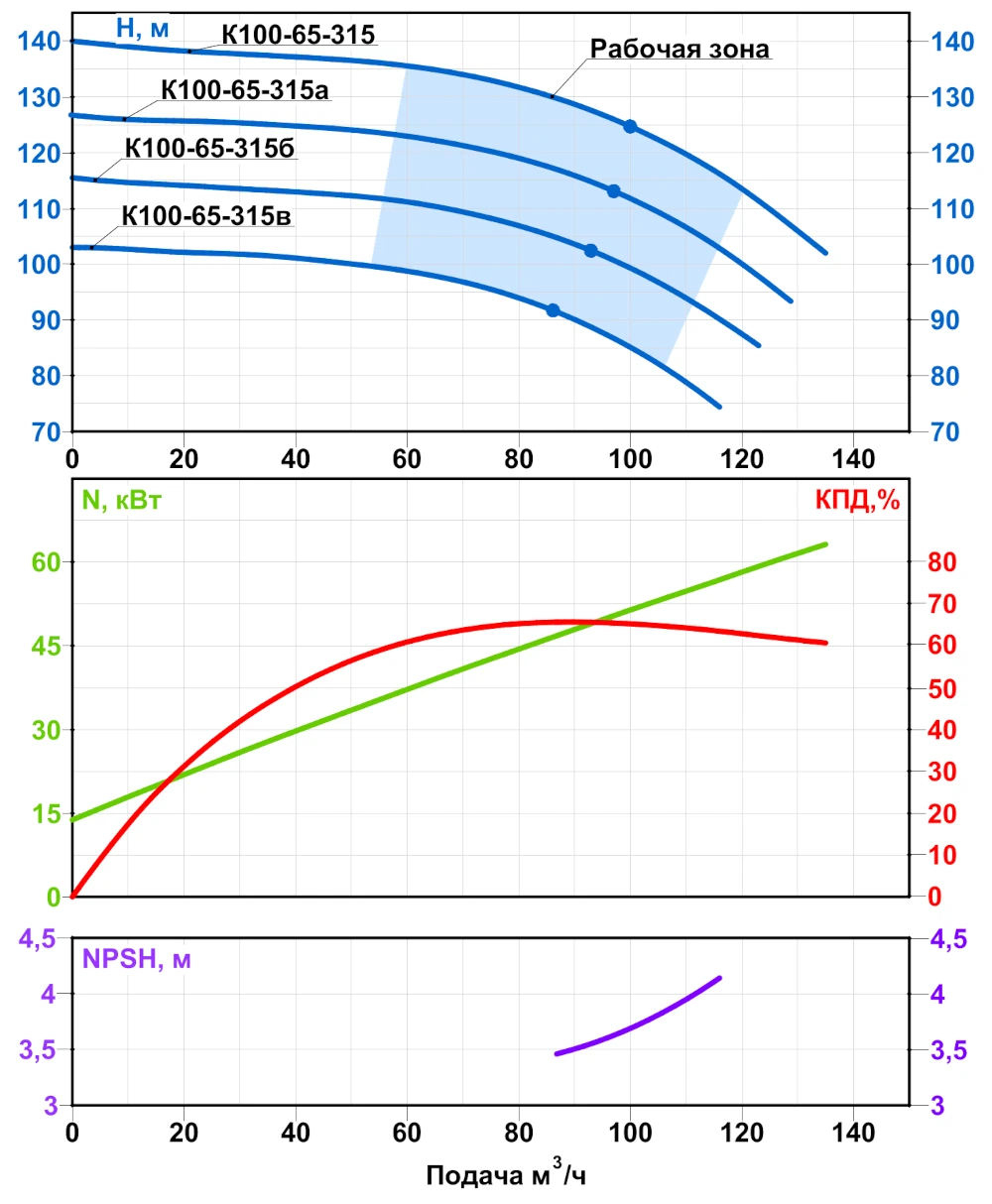

Поле Q-H насоса К100-65-315
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- К - консольно-моноблочный;
- 100 - Ду всасывающего патрубка, мм;
- 65 - Ду напорного патрубка, мм;
- 315 - номинальный диаметр рабочего колеса, мм;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
- 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
