Насос К125-100-315
Центробежный консольный-моноблочный насос К 125-100-315 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.
Продажа насосов возможна в различной комплектации:- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
- с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
- смазка подшипников через пресс-масленки или в масляной ванне.
Цены на насос и запчасти К125-100-315, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| К125-100-315 | 110 | АИР280S2 | 221 696 руб. | 51 697 руб. | 41 697 руб. |
| К125-100-315а | 110 | АИР280S2 | 221 696 руб. | 51 697 руб. | 41 697 руб. |
| К125-100-315б | 90 | АИР250М2 | 182 291 руб. | 51 697 руб. | 41 697 руб. |
| К125-100-315в | 75 | АИР250S2 | 177 133 руб. | 51 697 руб. | 41 697 руб. |
| К125-100-315-5 | 110 | АИР280S2 | 227 310 руб. | 57 310 руб. | 47 310 руб. |
| К125-100-315а-5 | 110 | АИР280S2 | 227 310 руб. | 57 310 руб. | 47 310 руб. |
| К125-100-315б-5 | 90 | АИР250М2 | 187 905 руб. | 57 310 руб. | 47 310 руб. |
| К125-100-315в-5 | 75 | АИР250S2 | 182 747 руб. | 57 310 руб. | 47 310 руб. |
| К125-100-315/4 | 15 | АИР160S4 | 85 722 руб. | 51 697 руб. | 41 697 руб. |
| Тип запчасти | № чертежа | Цена | Тип запчасти | № чертежа | Цена |
|---|---|---|---|---|---|
| Корпус насоса | 01.01-125-100-315 | 18 649 руб. | Корпус уплотнения | 01.06-125-100-315 | 5 330 руб. |
| 02.01-125-100-315 | 02.06-125-100-315 | ||||
| Вал | 01.03-100-65-315 | 2 933 руб. | Гайка рабочего колеса | 01.07-100-65-315 | 450 руб. |
| Втулка защитная | 01.04-100-65-315 | 965 руб. | Крышка сальника | 01.08-100-65-315 | 545 руб. |
| 02.04-100-65-315 | 02.08-100-65-315 | ||||
| Кронштейн | 01.05-100-65-315 | 11 835 руб. | Крышка подшипника | 01.09-100-65-315 | 991 руб. |
| 02.05-100-65-315 | 02.09-100-65-315 | ||||
| Рабочее колесо | |||||
| К125-100-315 | 01.02-125-100-315 | 4 937 руб. | |||
| 02.02-125-100-315 | |||||
| К125-100-315а | 01.02-125-100-315.1 | ||||
| 02.02-125-100-315.1 | |||||
| К125-100-315б | 01.02-125-100-315.2 | ||||
| 02.02-125-100-315.2 | |||||
| К125-100-315в | 01.02-125-100-315.3 | ||||
| 02.02-125-100-315.3 | |||||
02. - насос со смазкой подшипников в масляной ванне
| Тип | Об/мин. |
Подача м3/ч |
Напор м |
КПД % |
Мощн. насоса кВт |
Кавит. запас м |
|---|---|---|---|---|---|---|
| К125-100-315 | 2900 | 200 | 125 | 75 | 90,8 | 5,5 |
| К125-100-315а | 2900 | 194 | 114 | 73 | 81,3 | 5,5 |
| К125-100-315б | 2900 | 181,6 | 103 | 71 | 71,74 | 5,5 |
| К125-100-315в | 2900 | 171,6 | 92 | 69 | 65,13 | 5,5 |
| К125-100-315/4 | 1450 | 100 | 32 | 73 | 11,9 | 4 |

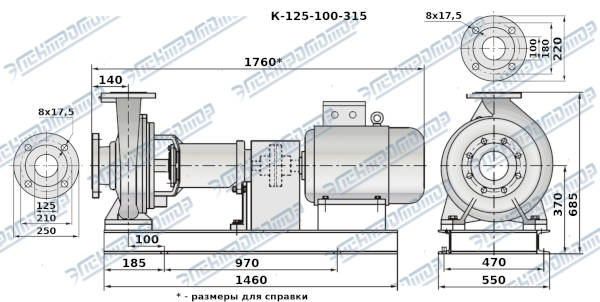

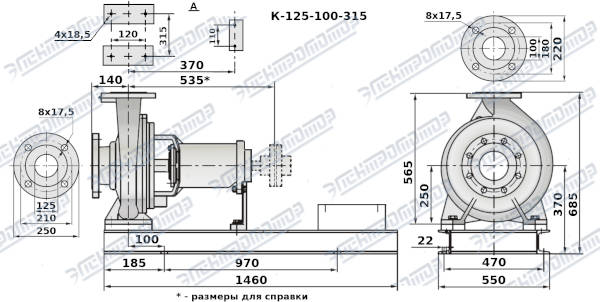

Размеры К125-100-315

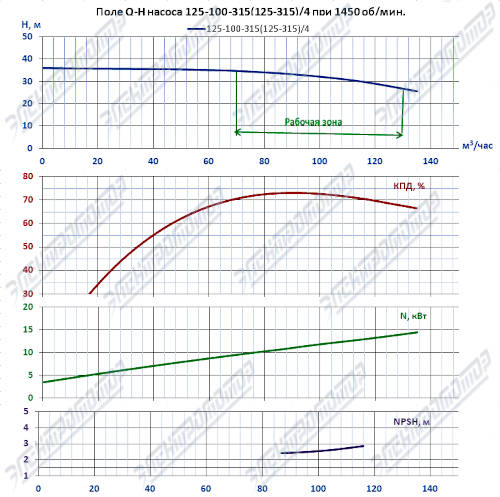

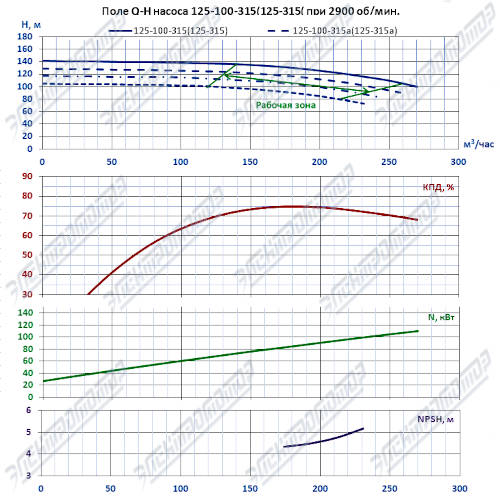

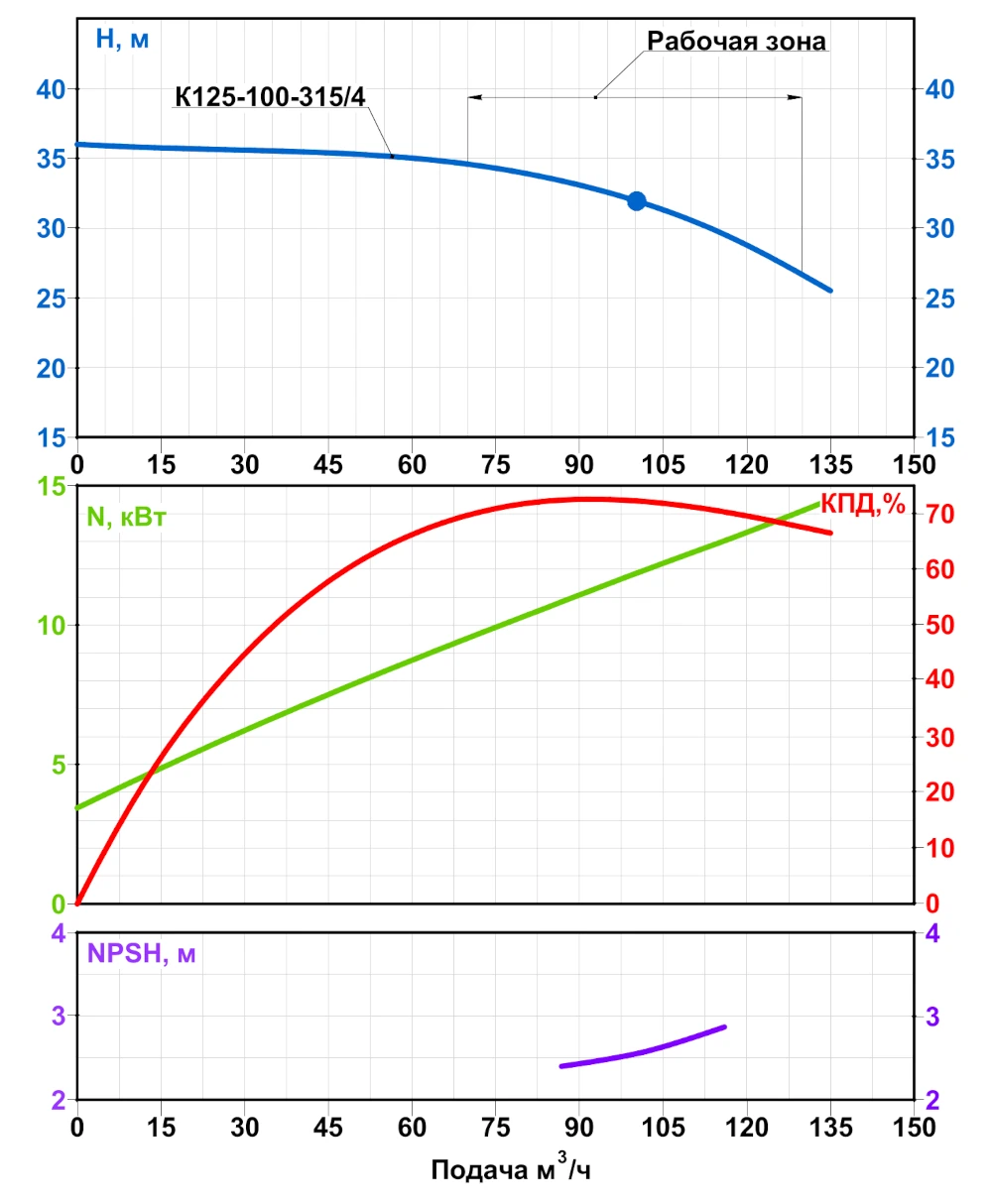

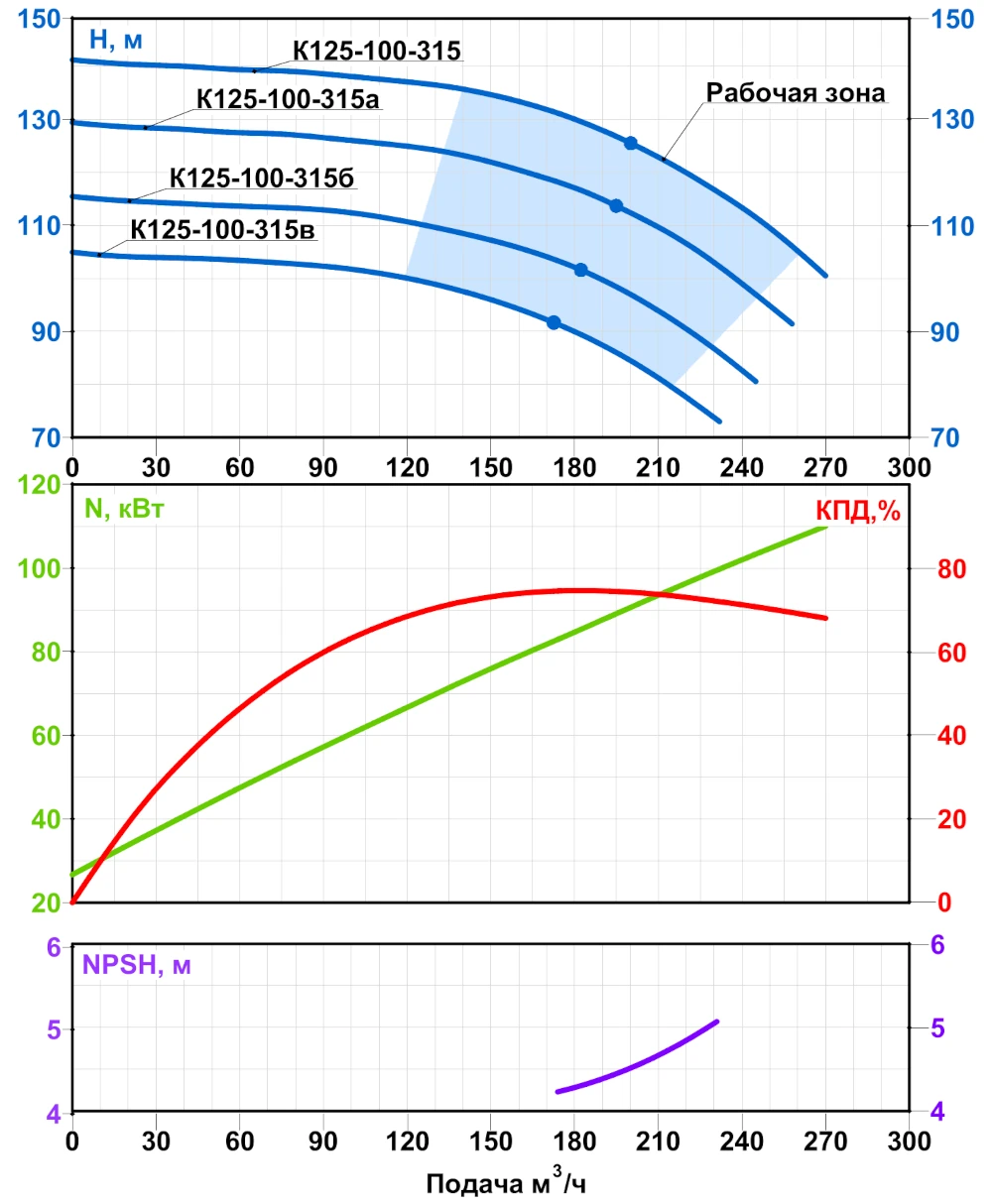

Поле Q-H насоса К125-100-315
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- К - консольно-моноблочный;
- 125 - Ду всасывающего патрубка, мм;
- 100 - Ду напорного патрубка, мм;
- 315 - номинальный диаметр рабочего колеса, мм;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
- 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
