Насос К125-100-400

Центробежный консольный-моноблочный насос К 125-100-400 поставляются с частотой вращения 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Продажа насосов возможна в различной комплектации:
  • насосный агрегат на общей раме с электродвигателем;
  • насос на раме без двигателя;
  • насос без рамы и двигателя;
  • с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
  • смазка подшипников через пресс-масленки или в масляной ванне.

Цены на насос и запчасти К125-100-400, руб. с НДС

Тип насоса кВт Марка
э/дв.
Цена насосного
агрегата
Цена насоса
на раме
Цена
насоса
К125-100-400 30 АИР180М4 121 434 руб. 64 634 руб. 59 434 руб.
К125-100-400а 22 АИР180S4 111 506 руб. 64 634 руб. 59 434 руб.
К125-100-400б 18,5 АИР160М4 102 456 руб. 64 634 руб. 59 434 руб.
К125-100-400-5 30 АИР180М4 126 781 руб. 69 981 руб. 64 781 руб.
К125-100-400а-5 22 АИР180S4 116 853 руб. 69 981 руб. 64 781 руб.
К125-100-400б-5 18,5 АИР160М4 107 803 руб. 69 981 руб. 64 781 руб.
Тип
запчасти
№ чертежа Цена Тип
запчасти
№ чертежа Цена
Корпус
насоса
01.01-125-100-400 27 051 руб. Корпус
уплотнения
01.06-125-100-400 15 625 руб.
02.01-125-100-400 02.06-125-100-400
Вал 01.03-100-65-315 2 933 руб. Гайка рабочего
колеса
01.07-100-65-315 450 руб.
Втулка
защитная
01.04-100-65-315 965 руб. Крышка
сальника
01.08-100-65-315 545 руб.
02.04-100-65-315 02.08-100-65-315
Кронштейн 01.05-100-65-315 11 835 руб. Крышка
подшипника
01.09-100-65-315 991 руб.
02.05-100-65-315 02.09-100-65-315
Рабочее колесо
К125-100-400 01.02-125-100-400 9 635 руб.
02.02-125-100-400
К125-100-400а 01.02-125-100-400.1
02.02-125-100-400.1
К125-100-400б 01.02-125-100-400.2
02.02-125-100-400.2

02. - насос со смазкой подшипников в масляной ванне

Основные характеристики
Тип Об/мин. Подача
м3/ч
Напор
м
КПД
%
Мощн.
насоса
кВт
Кавит.
запас
м
К125-100-400 1450 100 50 65 21 3
К125-100-400а 1450 93,5 44 63 17,8 3
К125-100-400б 1450 86,5 38 61 14,7 3

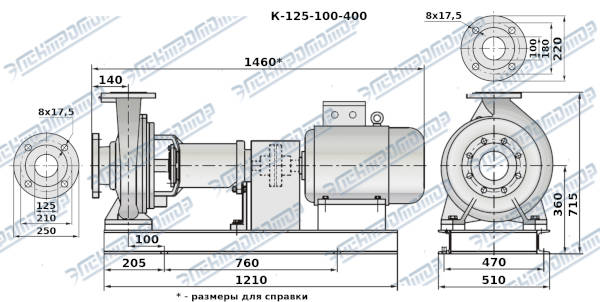

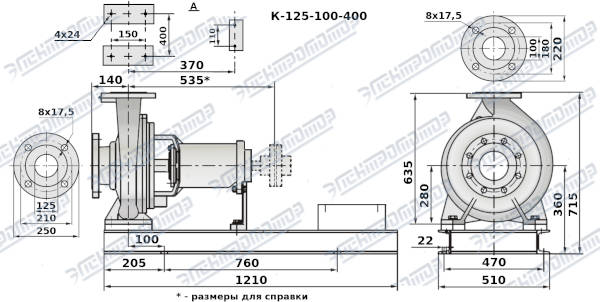

Размеры К125-100-400

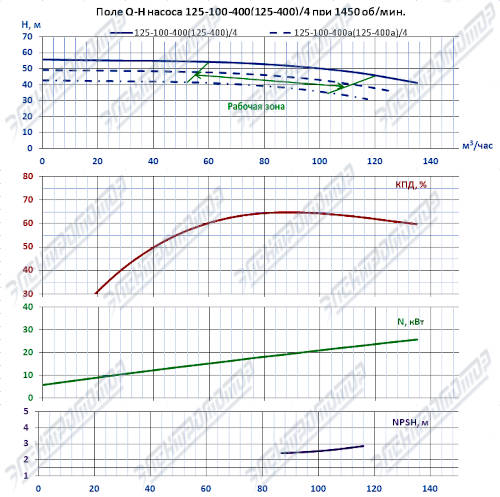

Поле Q-H насоса К125-100-400

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:
  • Ратм - атмосферное давление, м.вод.ст.
  • Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
  • ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
  • NPSH - кавитационный запас насоса, м.вод.ст.
Расшифровка маркировки: К 125-100-400а/4-5:
  • К - консольно-моноблочный;
  • 125 - Ду всасывающего патрубка, мм;
  • 100 - Ду напорного патрубка, мм;
  • 400 - номинальный диаметр рабочего колеса, мм;
  • а - первая подрезка рабочего колеса;
  • 4 - 1450 об/мин ("2" - 2900 об/мин);
  • 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
