Насос К150-125-400
Центробежный консольный-моноблочный насос К 150-125-400 поставляются с частотой вращения 1450 об/мин. Максимальное давление на входе - 0,35 МПа.
Продажа насосов возможна в различной комплектации:- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
- с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
- смазка подшипников через пресс-масленки или в масляной ванне.
Цены на насос и запчасти К150-125-400, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| К150-125-400 | 45 | АИР200L4 | 138 368 руб. | 55 284 руб. | 48 004 руб. |
| К150-125-400а | 37 | АИР200М4 | 129 176 руб. | 55 284 руб. | 48 004 руб. |
| К150-125-400б | 30 | АИР180М4 | 112 084 руб. | 55 284 руб. | 48 004 руб. |
| К150-125-400-5 | 45 | АИР200L4 | 143 716 руб. | 60 632 руб. | 53 352 руб. |
| К150-125-400а-5 | 37 | АИР200М4 | 134 523 руб. | 60 632 руб. | 53 352 руб. |
| К150-125-400б-5 | 30 | АИР180М4 | 117 432 руб. | 60 632 руб. | 53 352 руб. |
| Тип запчасти | № чертежа | Цена | Тип запчасти | № чертежа | Цена |
|---|---|---|---|---|---|
| Корпус насоса | 01.01-150-125-400 | 27 666 руб. | Корпус уплотнения | 01.06-150-125-400 | 15 507 руб. |
| 02.01-150-125-400 | 02.06-150-125-400 | ||||
| Вал | 01.03-100-65-315 | 2 933 руб. | Гайка рабочего колеса | 01.07-100-65-315 | 450 руб. |
| Втулка защитная | 01.04-100-65-315 | 965 руб. | Крышка сальника | 01.08-100-65-315 | 545 руб. |
| 02.04-100-65-315 | 02.08-100-65-315 | ||||
| Кронштейн | 01.05-100-65-315 | 11 835 руб. | Крышка подшипника | 01.09-100-65-315 | 991 руб. |
| 02.05-100-65-315 | 02.09-100-65-315 | ||||
| Рабочее колесо | |||||
| К150-125-400 | 01.02-150-125-400 | 10 451 руб. | |||
| 02.02-150-125-400 | |||||
| К150-125-400а | 01.02-150-125-400.1 | ||||
| 02.02-150-125-400.1 | |||||
| К150-125-400б | 01.02-150-125-400.2 | ||||
| 02.02-150-125-400.2 | |||||
02. - насос со смазкой подшипников в масляной ванне
| Тип | Об/мин. |
Подача м3/ч |
Напор м |
КПД % |
Мощн. насоса кВт |
Кавит. запас м |
|---|---|---|---|---|---|---|
| К150-125-400 | 1450 | 200 | 50 | 75 | 36,3 | 4 |
| К150-125-400а | 1450 | 187 | 44 | 73 | 30,71 | 4 |
| К150-125-400б | 1450 | 173 | 38 | 71 | 25,24 | 4 |

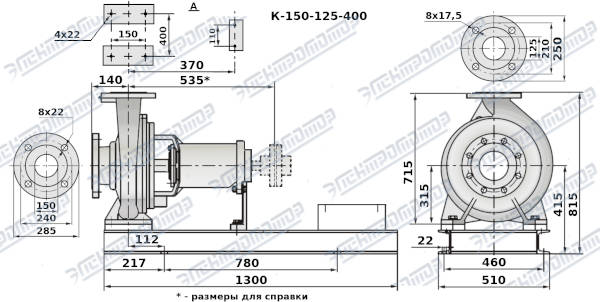

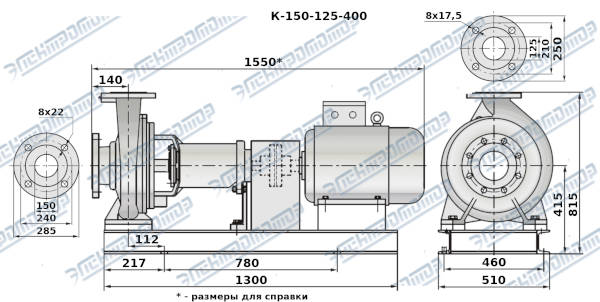

Размеры К150-125-400

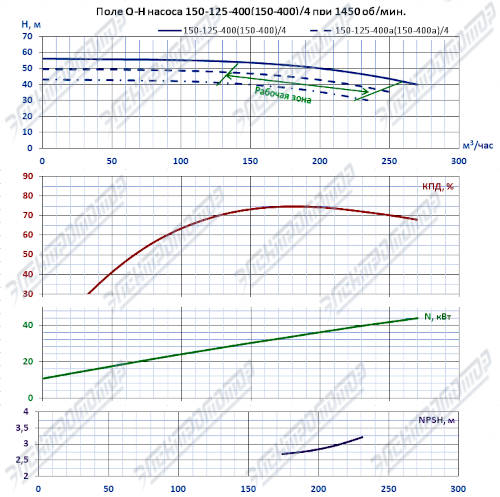

Поле Q-H насоса К150-125-400
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- К - консольно-моноблочный;
- 150 - Ду всасывающего патрубка, мм;
- 125 - Ду напорного патрубка, мм;
- 400 - номинальный диаметр рабочего колеса, мм;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
- 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
