Насос К200-150-315

Центробежный консольный-моноблочный насос К 200-150-315 поставляются с частотой вращения 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Также вы можете купить аналогичный по параметрам моноблочный насос КМ 200-150-315.

Продажа насосов возможна в различной комплектации:

насосный агрегат на общей раме с электродвигателем;
насос на раме без двигателя;
насос без рамы и двигателя;
с одинарным сальниковым ("С" - до 80^оС) или торцовым ("5" - до 105^оС) уплотнением;
смазка подшипников через пресс-масленки или в масляной ванне.

Цены на насос и запчасти К200-150-315, руб. с НДС

Насос Запчасти

Тип насоса	кВт	Марка э/дв.	Цена насосного агрегата	Цена насоса на раме	Цена насоса
К200-150-315М	55	АИР225М4	223 047 руб.	83 911 руб.	74 592 руб.
К200-150-315	45	АИР200L4	189 294 руб.	83 911 руб.	74 592 руб.
К200-150-315а	37	АИР200М4	180 338 руб.	83 911 руб.	74 592 руб.
К200-150-315М-5	55	АИР225М4	233 542 руб.	94 406 руб.	85 087 руб.
К200-150-315-5	45	АИР200L4	199 789 руб.	94 406 руб.	85 087 руб.
К200-150-315а-5	37	АИР200М4	190 833 руб.	94 406 руб.	85 087 руб.

Тип запчасти	№ чертежа	Цена	Тип запчасти	№ чертежа	Цена
Корпус насоса	01.01-200-150-315	44 838 руб.	Корпус уплотнения	01.06-200-150-315	9 355 руб.
Корпус насоса	02.01-200-150-315	44 838 руб.	Корпус уплотнения	02.06-200-150-315	9 355 руб.
Вал	01.03-200-150-315	5 447 руб.	Гайка рабочего колеса	01.07-200-150-315	991 руб.
Втулка защитная	01.04-200-150-315	1 133 руб.	Крышка сальника	01.08-200-150-315	793 руб.
Втулка защитная	02.04-200-150-315	1 133 руб.	Крышка сальника	02.08-200-150-315	793 руб.
Кронштейн	01.05-200-150-315	14 526 руб.	Крышка подшипника	01.09-200-150-315	1 465 руб.
Кронштейн	02.05-200-150-315	14 526 руб.	Крышка подшипника	02.09-200-150-315	1 465 руб.
Рабочее колесо
К200-150-315М		01.02-200-150-315		9 266 руб.
К200-150-315М		02.02-200-150-315
К200-150-315		01.02-200-150-315.1
К200-150-315		02.02-200-150-315.1
К200-150-315а		01.02-200-150-315.2
К200-150-315а		02.02-200-150-315.2

02. - насос со смазкой подшипников в масляной ванне

**Основные характеристики**
Тип	Об/мин.	Подача м3/ч	Напор м	КПД %	Мощн. насоса кВт	Кавит. запас м
К200-150-315М	1450	400	32	82	44,6	4
К200-150-315	1450	315	32	80	36,5	4
К200-150-315а	1450	290	26	82	29,2	4

Размеры К200-150-315

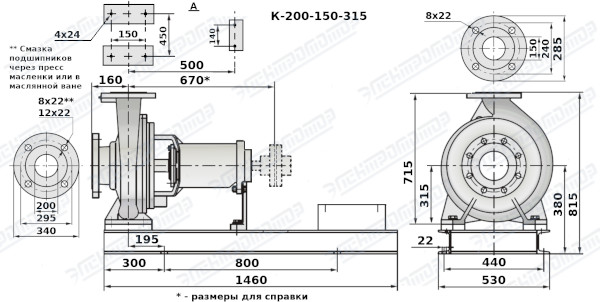

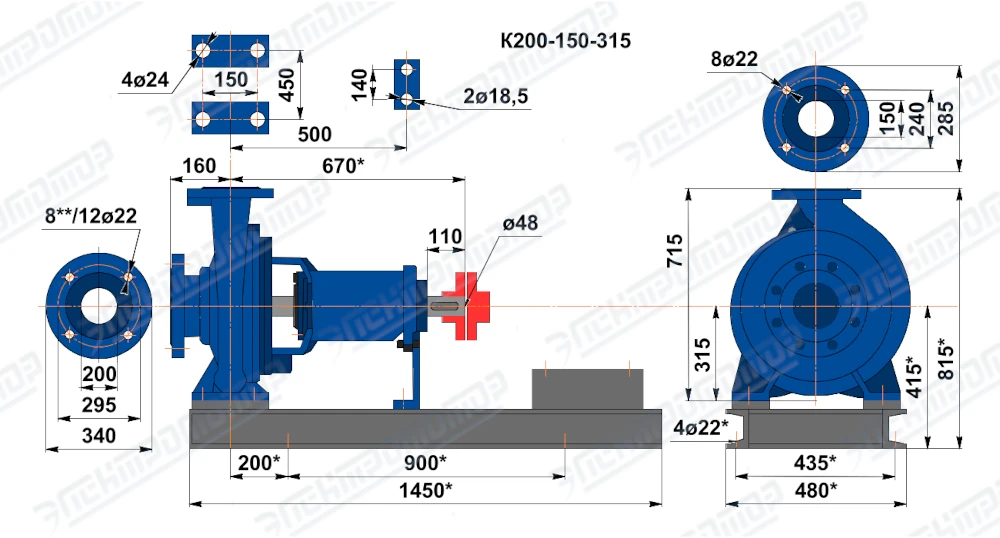

На раме без двигателя На раме с двигателем

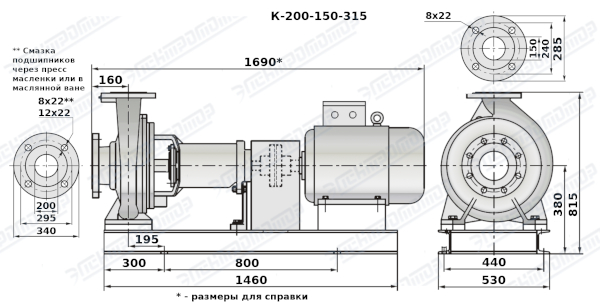

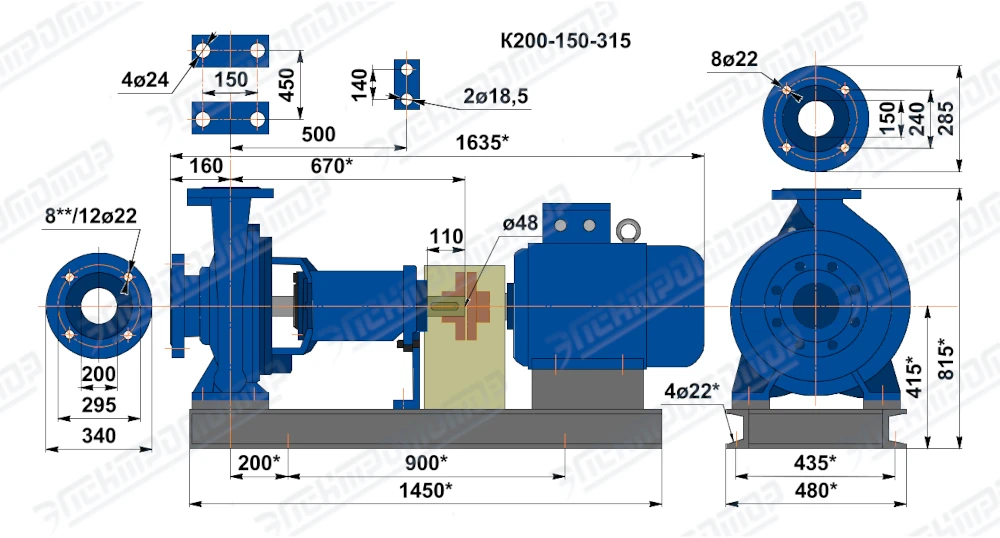

Чертеж насоса на раме с двигателем К200-150-315

Поле Q-H насоса К200-150-315

Выбор насоса Q-H при 1450 об/мин

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Н_вс < Р_атм - Р_п.в. - ΔН_вс - (NPSH+0,3м), где:

Р_атм - атмосферное давление, м.вод.ст.
Р_п.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
ΔН_вс - потери на всасывающем трубопроводе, м.вод.ст.
NPSH - кавитационный запас насоса, м.вод.ст.

Расшифровка маркировки: К 200-150-315а/4-5:

К - консольно-моноблочный;
200 - Д_у всасывающего патрубка, мм;
150 - Д_у напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
а - первая подрезка рабочего колеса;
4 - 1450 об/мин ("2" - 2900 об/мин);
5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;

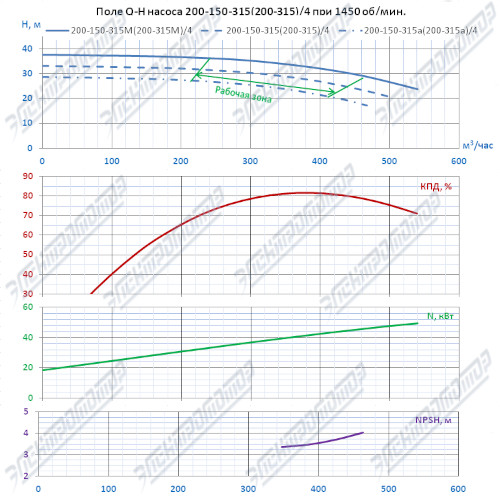

Поле Q-H К200-150-315 при 1450 об/мин
