Насос К65-40-315
Центробежный консольный-моноблочный насос К 65-40-315 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.
Продажа насосов возможна в различной комплектации:- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
- с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
- смазка подшипников через пресс-масленки или в масляной ванне.
Цены на насос и запчасти К65-40-315, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| К65-40-315 | 30 | АИР180М2 | 119 520 руб. | 47 846 руб. | 42 596 руб. |
| К65-40-315а | 30 | АИР180М2 | 119 520 руб. | 47 846 руб. | 42 596 руб. |
| К65-40-315б | 22 | АИР180S2 | 110 908 руб. | 47 846 руб. | 42 596 руб. |
| К65-40-315в | 18,5 | АИР160М2 | 95 323 руб. | 47 846 руб. | 42 596 руб. |
| К65-40-315-5 | 30 | АИР180М2 | 125 333 руб. | 53 659 руб. | 48 409 руб. |
| К65-40-315а-5 | 30 | АИР180М2 | 125 333 руб. | 53 659 руб. | 48 409 руб. |
| К65-40-315б-5 | 22 | АИР180S2 | 116 721 руб. | 53 659 руб. | 48 409 руб. |
| К65-40-315в-5 | 18,5 | АИР160М2 | 101 135 руб. | 53 659 руб. | 48 409 руб. |
| К65-40-315/4 | 4 | АИР100L4 | 63 659 руб. | 47 846 руб. | 42 596 руб. |
| Тип запчасти | № чертежа | Цена | Тип запчасти | № чертежа | Цена |
|---|---|---|---|---|---|
| Корпус насоса | 01.01-65-40-315 | 18 898 руб. | Корпус уплотнения | 01.06-65-40-315 | 11 759 руб. |
| 02.01-65-40-315 | 02.06-65-40-315 | ||||
| Вал | 01.03-50-32-250 | 1 816 руб. | Гайка рабочего колеса | 01.07-50-32-250 | 270 руб. |
| Втулка защитная | 01.04-50-32-250 | 772 руб. | Крышка сальника | 01.08-50-32-250 | 425 руб. |
| 02.04-50-32-250 | 02.08-50-32-250 | ||||
| Кронштейн | 01.05-50-32-250 | 2 708 руб. | Крышка подшипника | 01.09-50-32-250 | 566 руб. |
| 02.05-50-32-250 | 02.09-50-32-250 | ||||
| Рабочее колесо | |||||
| К65-40-315 | 01.02-65-40-315 | 8 191 руб. | |||
| 02.02-65-40-315 | |||||
| К65-40-315а | 01.02-65-40-315.1 | ||||
| 02.02-65-40-315.1 | |||||
| К65-40-315б | 01.02-65-40-315.2 | ||||
| 02.02-65-40-315.2 | |||||
| К65-40-315в | 01.02-65-40-315.3 | ||||
| 02.02-65-40-315.3 | |||||
02. - насос со смазкой подшипников в масляной ванне
| Тип | Об/мин. |
Подача м3/ч |
Напор м |
КПД % |
Мощн. насоса кВт |
Кавит. запас м |
|---|---|---|---|---|---|---|
| К65-40-315 | 2900 | 25 | 125 | 40 | 22,8 | 3 |
| К65-40-315а | 2900 | 23,9 | 114 | 39 | 19,02 | 3 |
| К65-40-315б | 2900 | 22,7 | 103 | 38 | 16,74 | 3 |
| К65-40-315в | 2900 | 21,4 | 92 | 37 | 14,48 | 3 |
| К65-40-315/4 | 1450 | 12,5 | 32 | 37 | 2,94 | 3 |

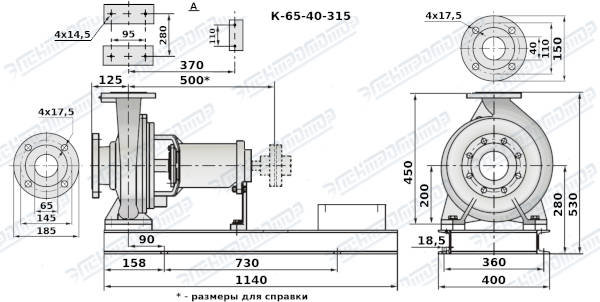

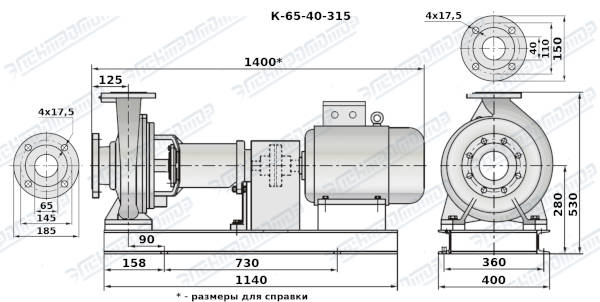

Размеры К65-40-315

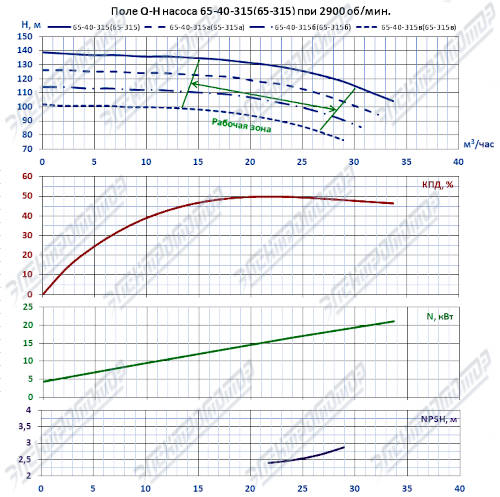

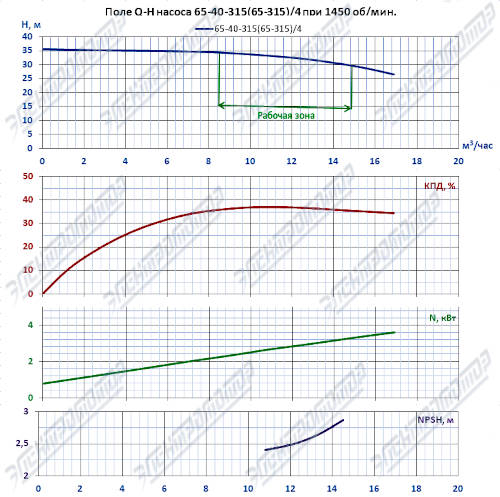

Поле Q-H насоса К65-40-315
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- К - консольно-моноблочный;
- 65 - Ду всасывающего патрубка, мм;
- 40 - Ду напорного патрубка, мм;
- 315 - номинальный диаметр рабочего колеса, мм;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
- 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
