Насос К80-50-200

Центробежный консольный-моноблочный насос К 80-50-200 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Также вы можете купить аналогичный по параметрам моноблочный насос КМ 80-50-200 или КМЛ80-200/2-5 линейный моноблочный.

Продажа насосов возможна в различной комплектации:

насосный агрегат на общей раме с электродвигателем;
насос на раме без двигателя;
насос без рамы и двигателя;
с одинарным сальниковым ("С" - до 80^оС) или торцовым ("5" - до 105^оС) уплотнением;
смазка подшипников через пресс-масленки или в масляной ванне.

Цены на насос и запчасти К80-50-200, руб. с НДС

Насос Запчасти

Тип насоса	кВт	Марка э/дв.	Цена насосного агрегата	Цена насоса на раме	Цена насоса
К80-50-200	15	АИР160S2	47 213 руб.	16 629 руб.	13 129 руб.
К80-50-200а	11	АИР132М2	37 620 руб.	16 629 руб.	13 129 руб.
К80-50-200б	11	АИР132М2	31 462 руб.	16 629 руб.	13 129 руб.
К80-50-200-5	15	АИР160S2	104 622 руб.	74 038 руб.	70 538 руб.
К80-50-200а-5	11	АИР132М2	95 029 руб.	74 038 руб.	70 538 руб.
К80-50-200б-5	11	АИР132М2	88 871 руб.	74 038 руб.	70 538 руб.
К80-50-200/4	2,2	АИР90L4	25 142 руб.	16 862 руб.	13 362 руб.
К80-50-200а/4	1,5	АИР80В4	23 882 руб.	16 862 руб.	13 362 руб.
К80-50-200б/4	1,5	АИР80В4	23 882 руб.	16 862 руб.	13 362 руб.

Тип запчасти	№ чертежа	Цена	Тип запчасти	№ чертежа	Цена
Корпус насоса	01.01-80-50-200	8 677 руб.	Корпус уплотнения	01.06-80-50-200	3 984 руб.
Корпус насоса	02.01-80-50-200	8 677 руб.	Корпус уплотнения	02.06-80-50-200	3 984 руб.
Вал	01.03-50-32-125	1 397 руб.	Гайка рабочего колеса	01.07-50-32-125	424 руб.
Втулка защитная	01.04-50-32-125	466 руб.	Крышка сальника	01.08-50-32-125	283 руб.
Втулка защитная	02.04-50-32-125	466 руб.	Крышка сальника	02.08-50-32-125	283 руб.
Кронштейн	01.05-50-32-125	3 842 руб.	Крышка подшипника	01.09-50-32-125	365 руб.
Кронштейн	02.05-50-32-125	3 842 руб.	Крышка подшипника	02.09-50-32-125	365 руб.
Рабочее колесо
К80-50-200		01.02-80-50-200		2 295 руб.
К80-50-200		02.02-80-50-200
К80-50-200а		01.02-80-50-200.1
К80-50-200а		02.02-80-50-200.1
К80-50-200б		01.02-80-50-200.2
К80-50-200б		02.02-80-50-200.2

02. - насос со смазкой подшипников в масляной ванне

**Основные характеристики**
Тип	Об/мин.	Подача м3/ч	Напор м	КПД %	Мощн. насоса кВт	Кавит. запас м
К80-50-200	2900	50	50	69	9,87	3
К80-50-200а	2900	46,8	44	67	8,37	3
К80-50-200б	2900	25	12,5	65	6,9	3
К80-50-200/4	1450	25	12,5	65	1,31	3
К80-50-200а/4	1450	23,4	11	63	1,11	3
К80-50-200б/4	1450	21,7	9,5	61	0,92	3

Размеры К80-50-200

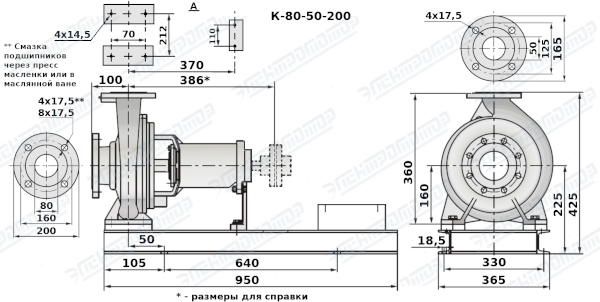

На раме без двигателя На раме с двигателем

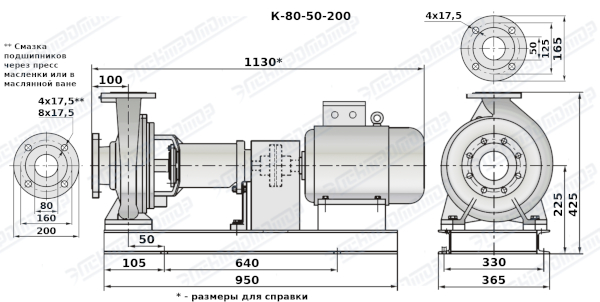

Чертеж насоса на раме с двигателем К80-50-200

Поле Q-H насоса К80-50-200

Выбор насоса Q-H при 2900 об/мин Q-H при 1450 об/мин

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Н_вс < Р_атм - Р_п.в. - ΔН_вс - (NPSH+0,3м), где:

Р_атм - атмосферное давление, м.вод.ст.
Р_п.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
ΔН_вс - потери на всасывающем трубопроводе, м.вод.ст.
NPSH - кавитационный запас насоса, м.вод.ст.

Расшифровка маркировки: К 80-50-200а/4-5:

К - консольно-моноблочный;
80 - Д_у всасывающего патрубка, мм;
50 - Д_у напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
а - первая подрезка рабочего колеса;
4 - 1450 об/мин ("2" - 2900 об/мин);
5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;

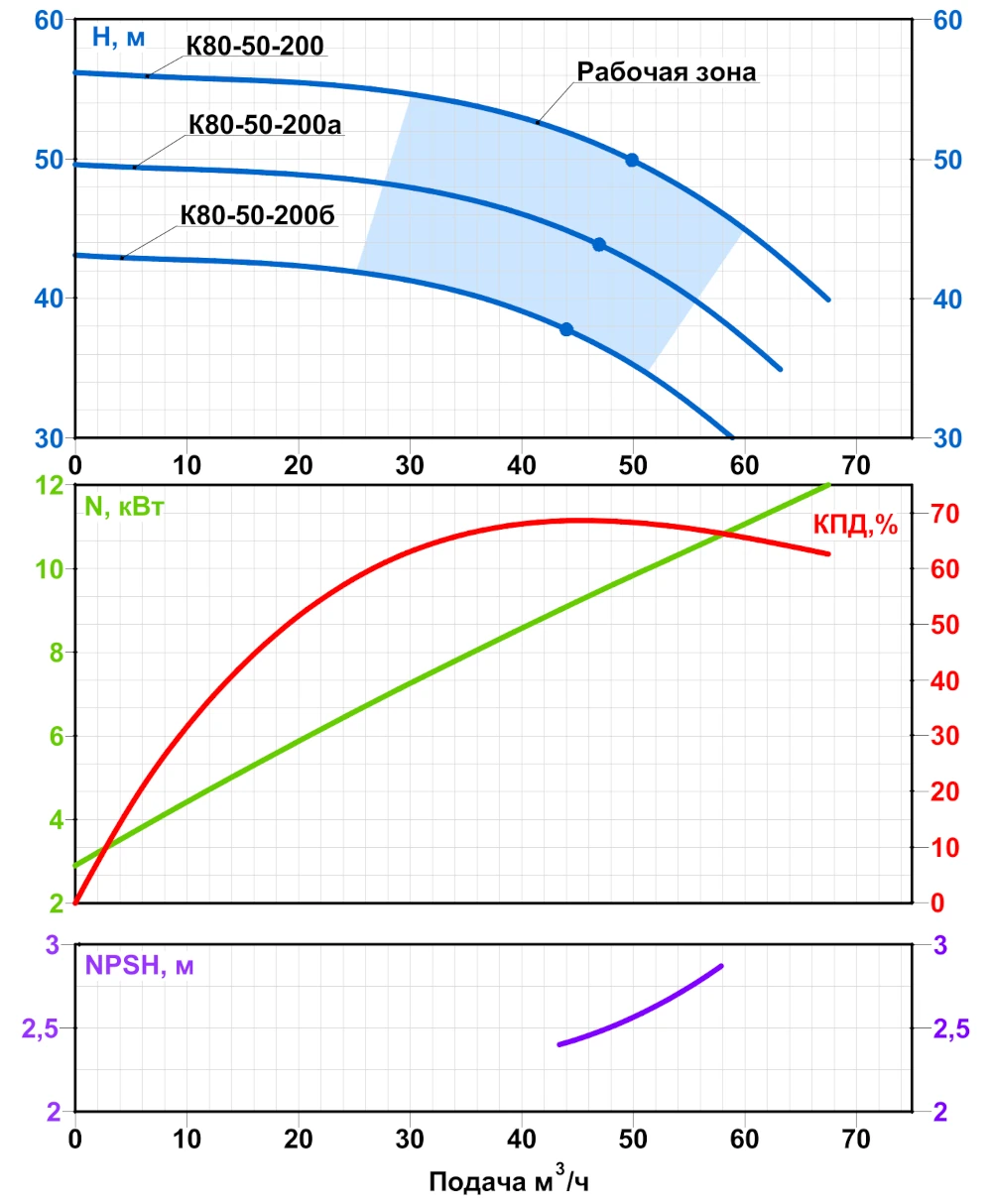

Поле Q-H К80-50-200 при 2900 об/мин

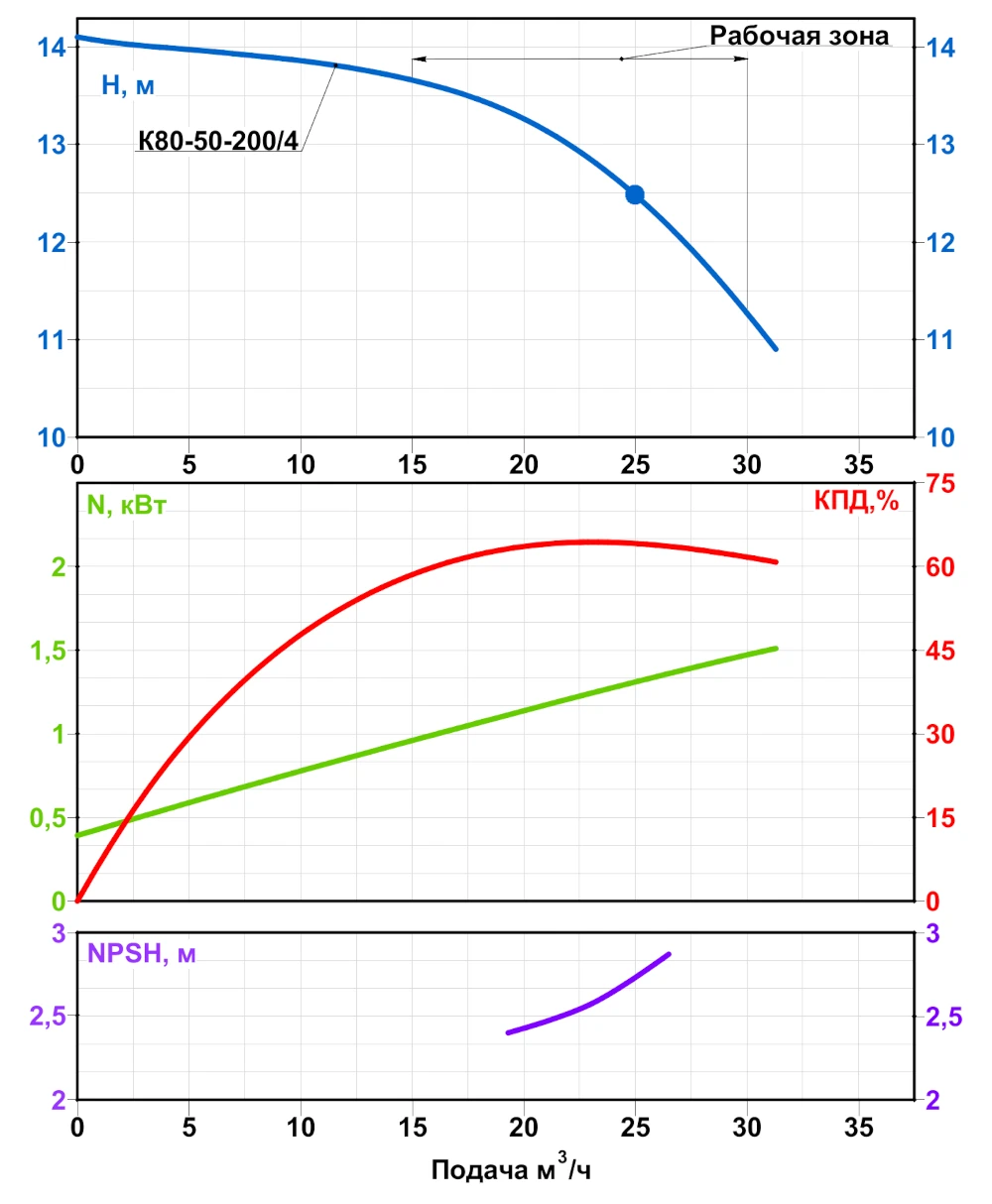

Поле Q-H К80-50-200 при 1450 об/мин
