Насос К80-50-315

Центробежный консольный-моноблочный насос К 80-50-315 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Продажа насосов возможна в различной комплектации:
  • насосный агрегат на общей раме с электродвигателем;
  • насос на раме без двигателя;
  • насос без рамы и двигателя;
  • с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
  • смазка подшипников через пресс-масленки или в масляной ванне.

Цены на насос и запчасти К80-50-315, руб. с НДС

Тип насоса кВт Марка
э/дв.
Цена насосного
агрегата
Цена насоса
на раме
Цена
насоса
К80-50-315 37 АИР200М2 142 611 руб. 44 885 руб. 38 585 руб.
К80-50-315а 37 АИР200М2 142 611 руб. 44 885 руб. 38 585 руб.
К80-50-315б 30 АИР180М2 116 558 руб. 44 885 руб. 38 585 руб.
К80-50-315в 30 АИР180М2 116 558 руб. 44 885 руб. 38 585 руб.
К80-50-315-5 37 АИР200М2 148 424 руб. 50 697 руб. 44 397 руб.
К80-50-315а-5 37 АИР200М2 148 424 руб. 50 697 руб. 44 397 руб.
К80-50-315б-5 30 АИР180М2 122 371 руб. 50 697 руб. 44 397 руб.
К80-50-315в-5 30 АИР180М2 122 371 руб. 50 697 руб. 44 397 руб.
К80-50-315/4 5,5 АИР112М4 65 407 руб. 44 885 руб. 38 585 руб.
Тип
запчасти
№ чертежа Цена Тип
запчасти
№ чертежа Цена
Корпус
насоса
01.01-80-50-315 23 458 руб. Корпус
уплотнения
01.06-80-50-315 10 062 руб.
02.01-80-50-315 02.06-80-50-315
Вал 01.03-50-32-250 1 816 руб. Гайка рабочего
колеса
01.07-50-32-250 270 руб.
Втулка
защитная
01.04-50-32-250 772 руб. Крышка
сальника
01.08-50-32-250 425 руб.
02.04-50-32-250 02.08-50-32-250
Кронштейн 01.05-50-32-250 4 513 руб. Крышка
подшипника
01.09-50-32-250 566 руб.
02.05-50-32-250 02.09-50-32-250
Рабочее колесо
К80-50-315 01.02-80-50-315 7 448 руб.
02.02-80-50-315
К80-50-315а 01.02-80-50-315.1
02.02-80-50-315.1
К80-50-315б 01.02-80-50-315.2
02.02-80-50-315.2
К80-50-315в 01.02-80-50-315.3
02.02-80-50-315.3

02. - насос со смазкой подшипников в масляной ванне

Основные характеристики
Тип Об/мин. Подача
м3/ч
Напор
м
КПД
%
Мощн.
насоса
кВт
Кавит.
запас
м
К80-50-315 2900 50 125 54 31,5 3
К80-50-315а 2900 47,7 114 52 28,48 3
К80-50-315б 2900 45,4 103 50 25,45 3
К80-50-315в 2900 42,9 92 48 22,36 3
К80-50-315/4 1450 25 32 52 4,19 3

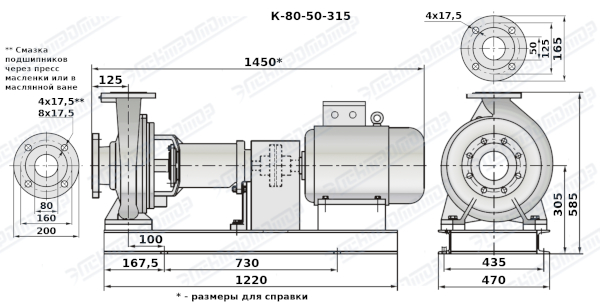

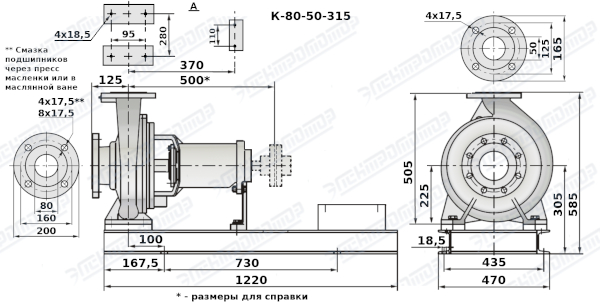

Размеры К80-50-315

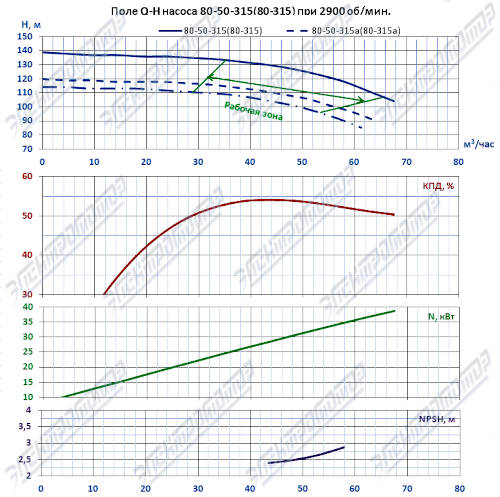

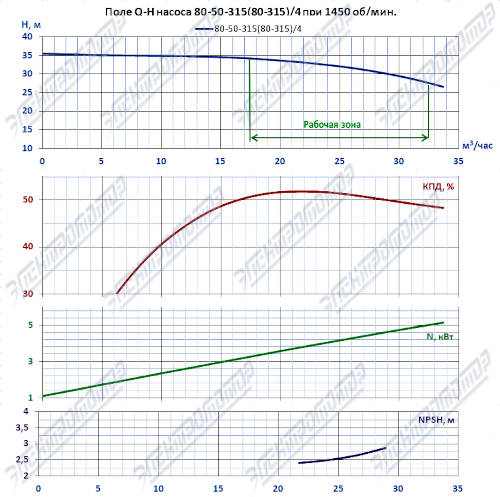

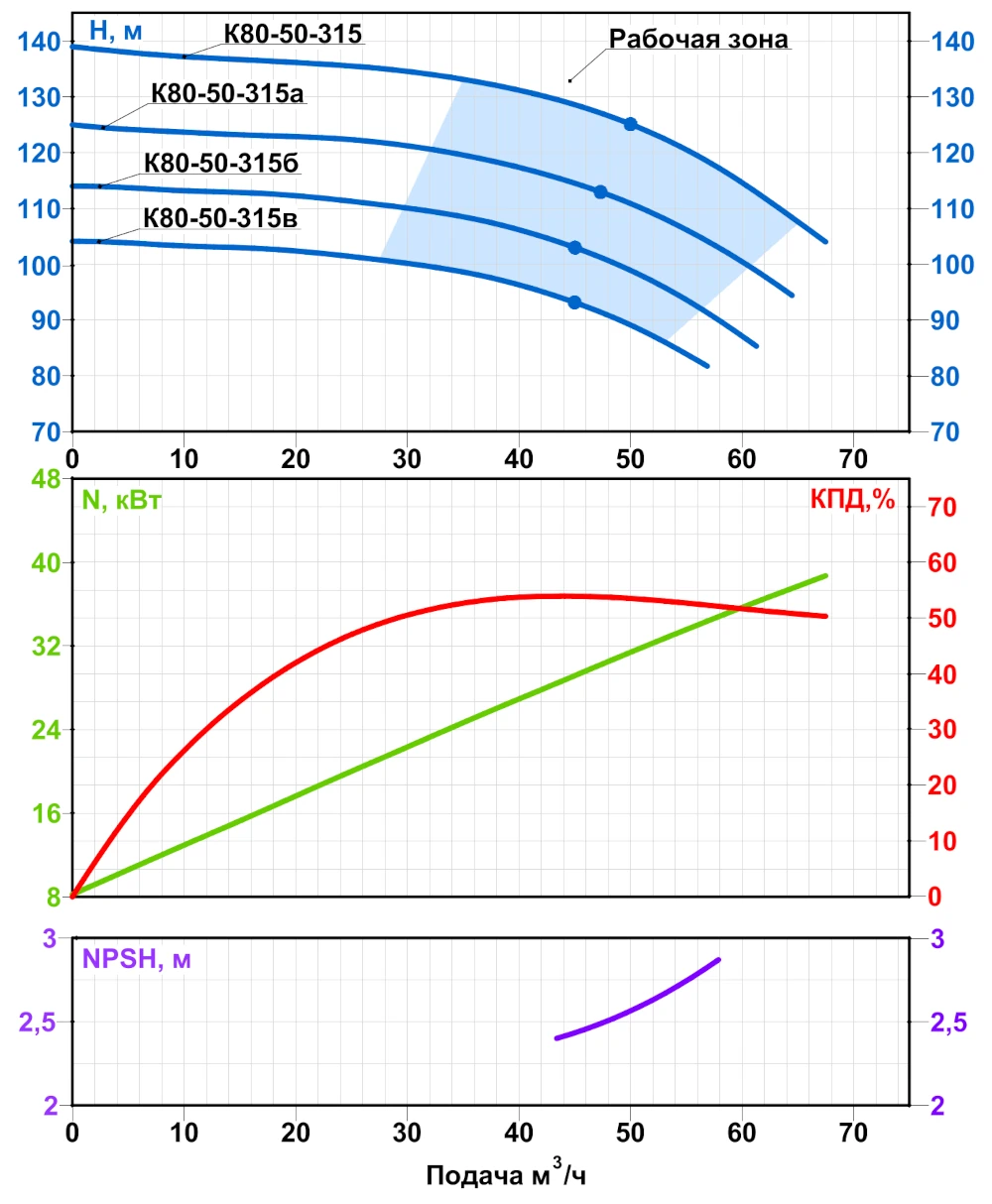

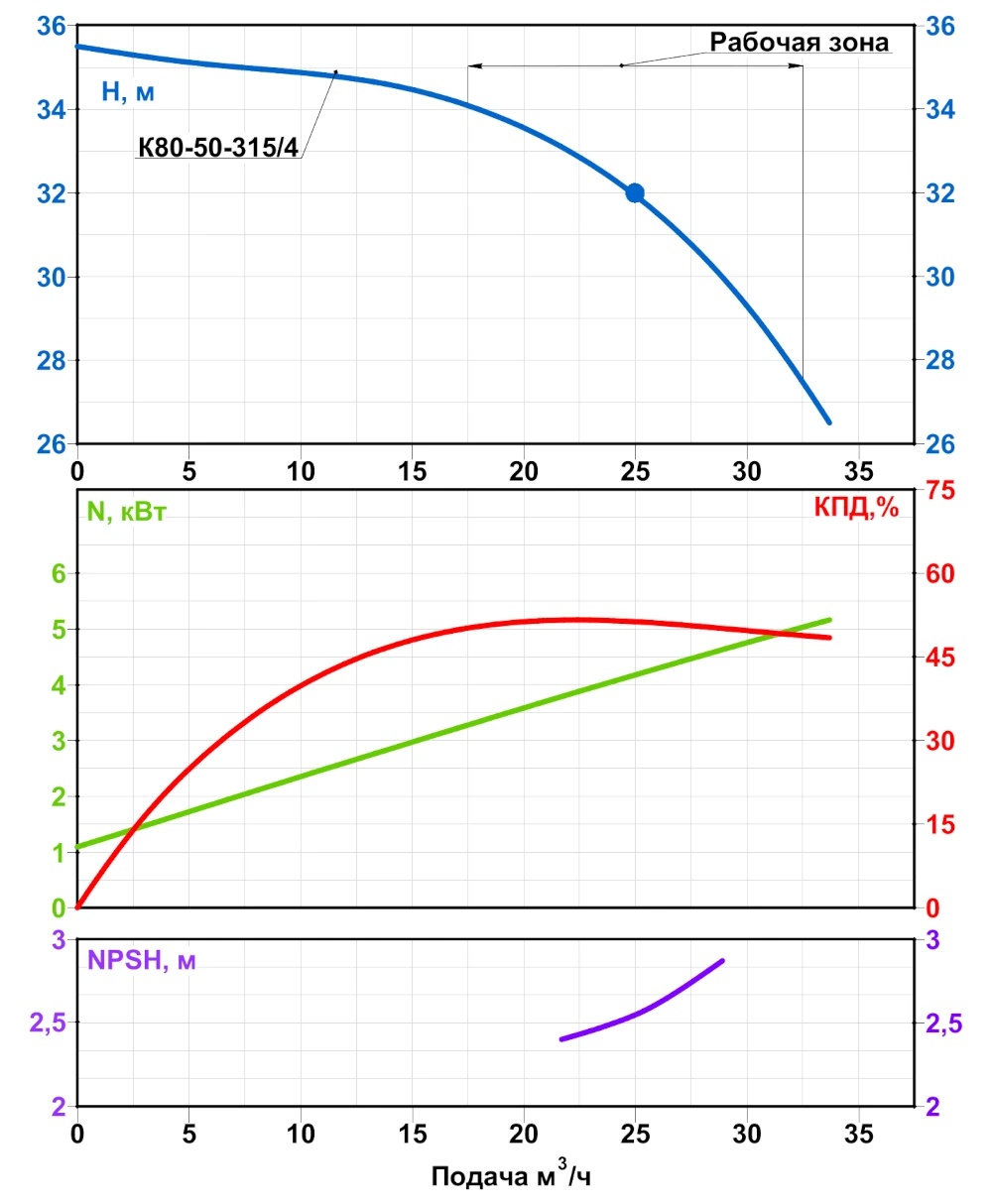

Поле Q-H насоса К80-50-315

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:
  • Ратм - атмосферное давление, м.вод.ст.
  • Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
  • ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
  • NPSH - кавитационный запас насоса, м.вод.ст.
Расшифровка маркировки: К 80-50-315а/4-5:
  • К - консольно-моноблочный;
  • 80 - Ду всасывающего патрубка, мм;
  • 50 - Ду напорного патрубка, мм;
  • 315 - номинальный диаметр рабочего колеса, мм;
  • а - первая подрезка рабочего колеса;
  • 4 - 1450 об/мин ("2" - 2900 об/мин);
  • 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
