Насос КМ 125-80-200
Центробежный моноблочный консольный насос КМ125-80-200 выпускается на частоту вращения 2900 об/мин и 1450 об/мин, с двумя подрезками рабочего колеса - а, б. Уплотнение вала - одинарное торцовое. Комплектуется электродвигателем комбинированного исполнения IM2001.
- КМ - консольный, моноблочный;
- 125 - диаметр входного патрубка в мм;
- 80 - диаметр выходного патрубка в мм;
- 200 - диаметр колеса по нормальному ряду стандарта ISO2858-75 в мм;
- /4 - 1450 об/мин. (/2 - 2900 об/мин);
- 5 - торцовое уплотнение (температура перекачиваемой жидкости до 105оС);
- У3.1 - климатическое исполнение для района с умеренным климатом и категория помещения;
Характеристики насоса КМ-125-80-200
| Марка насоса |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощн. эл-дв, кВт |
Тип эл-дв |
NPSH, м |
| КМ-125-80-200/2-5 | 160 | 50 | 77 | 37 | АИС200LB2 | 5,0 |
| КМ-125-80-200а/2-5 | 150 | 44 |
76 |
30 | АИР180М2 | 5,0 |
| КМ-125-80-200б/2-5 |
138 |
37,5 |
75 |
22 |
АИС180М2 | 5,0 |
| КМ-125-80-200/4-5 | 80 |
12,5 |
75 | 5,5 | АИР112М4 | 4,0 |

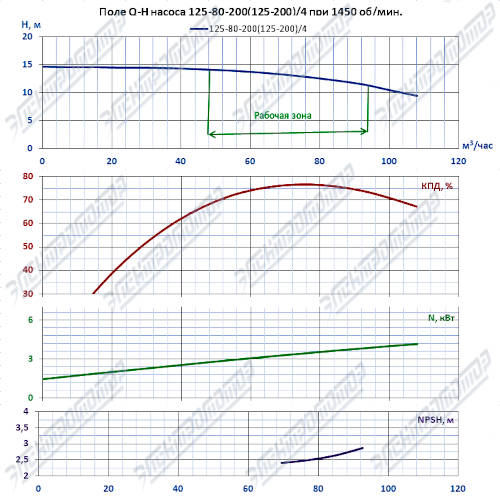

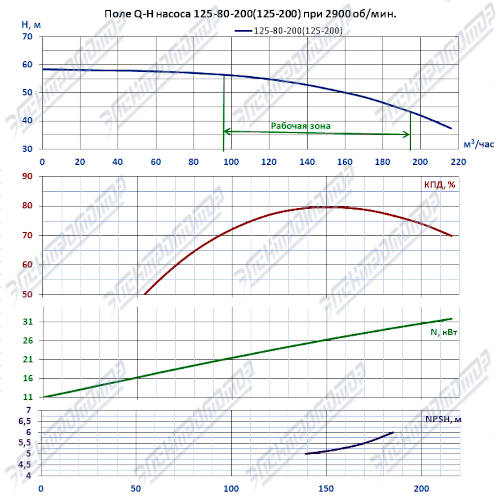

Поле Q-H КМ125-80-200/2-5
Нажмите на изображение для просмотра

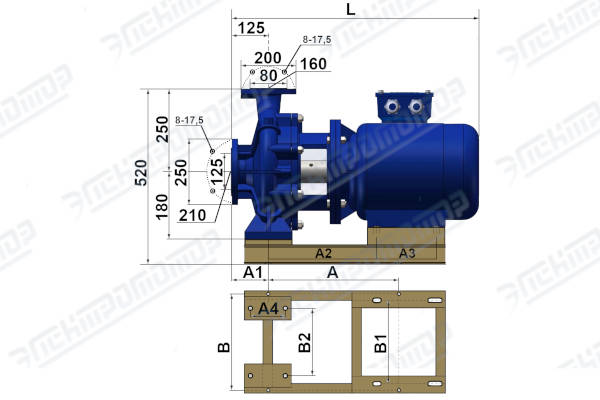

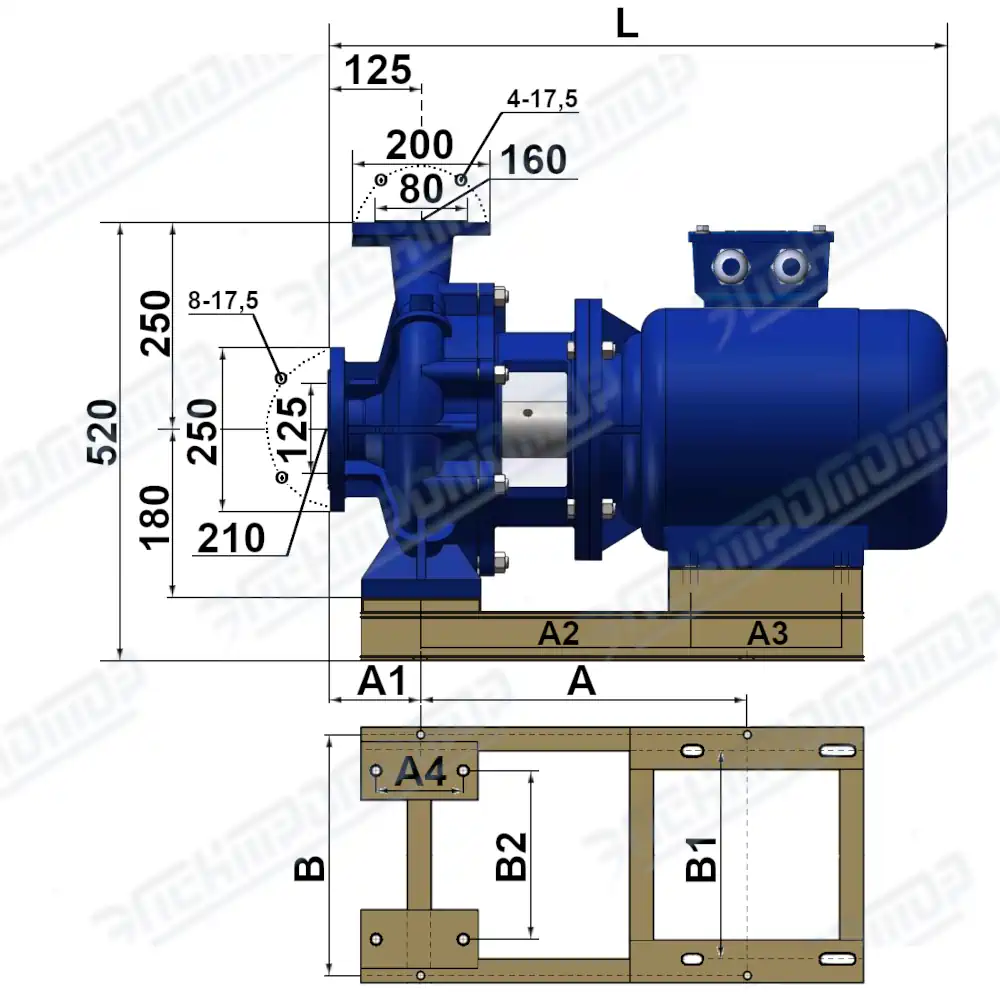

Размеры КМ125-80-200/2-5
| L | А | А1 | А2 | А3 | А4 | В | В1 | В2 | |
| КМ-125-80-200/2-5 | 1020 | 470 | 125 |
306 |
305 |
95 | 375 | 318 | 280 |
| КМ-125-80-200а/2-5 | 920 | 470 | 125 | 294 | 241 | 95 | 325 | 279 | 280 |
| КМ-125-80-200б/2-5 |
920 |
470 | 125 | 294 | 241 | 95 | 325 | 279 | 280 |
| КМ-125-80-200/4-5 | 820 |
|
125 |
|
140 | 95 |
|
190 | 280 |
