Насос Д320-50
Конструкция : горизонтальные, центробежные, одноступенчатые насосы с горизонтальным разъемом корпуса, рабочее колесо двухстороннего входа. Материалы проточной части насосов: рабочее колесо - чугун СЧ20, вал - Сталь 45. Уплотнение вала: двойное сальниковое. Насосы типов Д, 1Д применяются для перекачивания воды на насосных станциях городского, промышленного водоснабжения.
Перекачиваемые среды:- вода и жидкости, сходные с водой по вязкости и химической активности;
- температура перекачиваемой жидкости - до +85°С;
- допускаемые абразивные включения: содержание по массе - не более 0,05%, размер - не более 0,2 мм.
- Допускаемая высота всасывания - от 2,5 м до 6,5 м.
- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
Цены на насосы Д320-50, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| Д320-50 | 75 | АИР250S4 | 287 687 руб. | 187 306 руб. | 175 403 руб. |
| 338 455 руб. * | 220 360 руб. * | 206 356 руб. * | |||
| Д320-50а | 55 | АИР225М4 | 263 444 руб. | 187 306 руб. | 175 403 руб. |
| 309 934 руб. * | 220 360 руб. * | 206 356 руб. * | |||
| Д320-50 | 45 | АИР200L4 | 187 547 руб. | 187 306 руб. | 175 403 руб. |
| 220 644 руб. * | 220 360 руб. * | 206 356 руб. * |
Основные характеристики
| Типоразмер насоса | Параметры | ||||
|---|---|---|---|---|---|
| Подача м3/ч | Напор м | Мощность потребляемая насосом (номин.), кВт | Частота вращения, Об/мин | Кавит. запас М | |
| Д320-50 | 320 | 50 | 60 | 1450 | 6,5 |
| Д320-50а | 300 | 39 | 45 | 1450 | 6,7 |
| Д320-50б | 260 | 29 | 32 | 1450 | 6,8 |

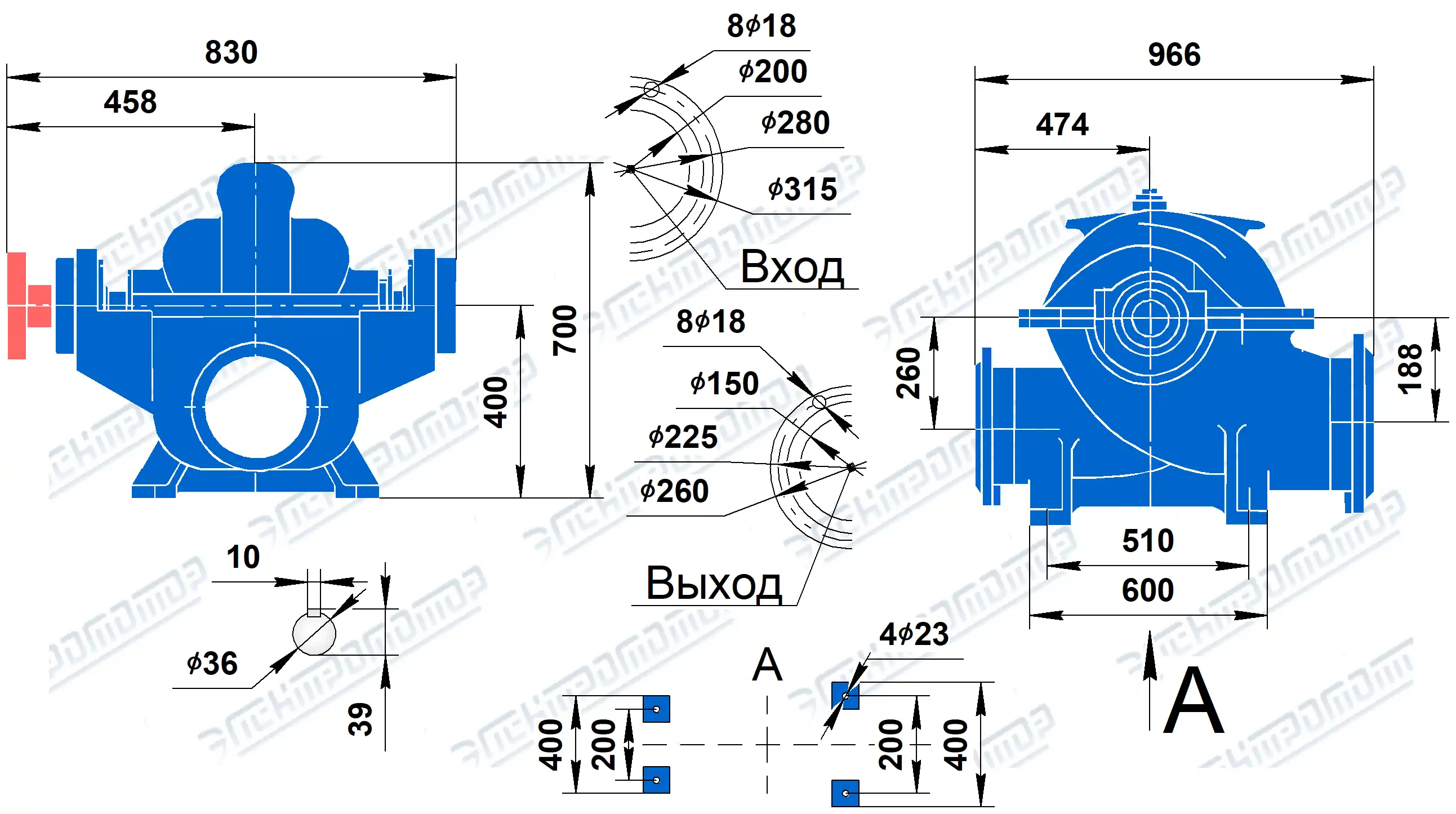

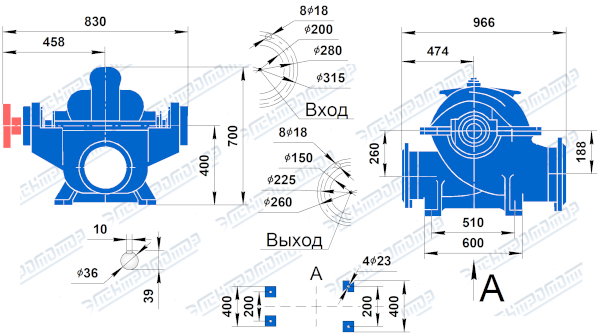

Размеры Д320-50
| Тип насоса | Размеры в мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | В | B1 | Н | H1 | Н2 | Н3 | А1 | А2 | А3 | h | |
| Д320-50 | 830 | 458 | 600 | 350 | 400 | 966 | 400 | 200 | 966 | 474 | 700 | 400 | 260 | 188 | 510 | 320 | 320 | 35 |
| Тип насоса | Размеры в мм | Р, МПа | Масса, кг | |||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Вх /вых | |||
| Д 320-50 | 315 | 280 | 258 | 200 | 260 | 225 | 202 | 150 | 18 | 18 | 2З | З2 | 8 | 8 | 10 | 0,6/0,6 | 300 | |
| Тип насоса | Размеры, мм | Электродвигатель | Вес агрегата, кг | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Марка | Мощ. кВт | Вес, кг | ||
| Д320-50 | 1775 | 1360 | 215 | - | - | 940 | 970 | 530 | 470 | 990 | 610 | 4 | АИР250S4 | 75 | 480 | 955 |
| Д320-50а | 1710 | 1320 | 215 | - | - | 940 | 970 | 530 | 470 | 890 | 620 | 4 | АИР225М4 | 55 | 325 | 785 |
| Д320-50б | 1675 | 1320 | 215 | - | - | 940 | 970 | 530 | 470 | 920 | 620 | 4 | АИР200L4 | 45 | 260 | 735 |

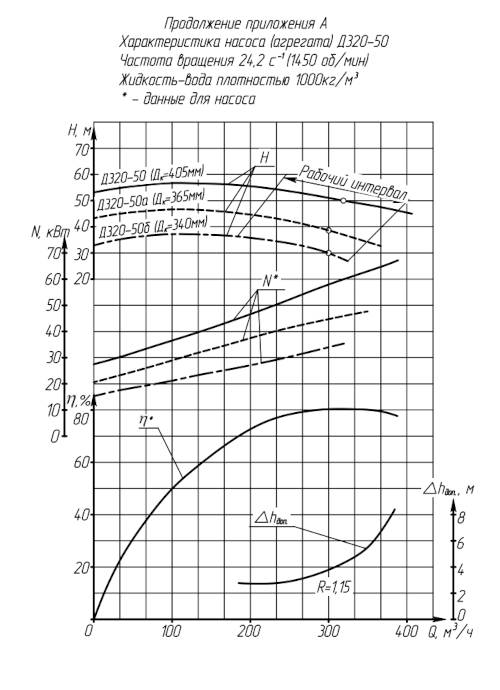

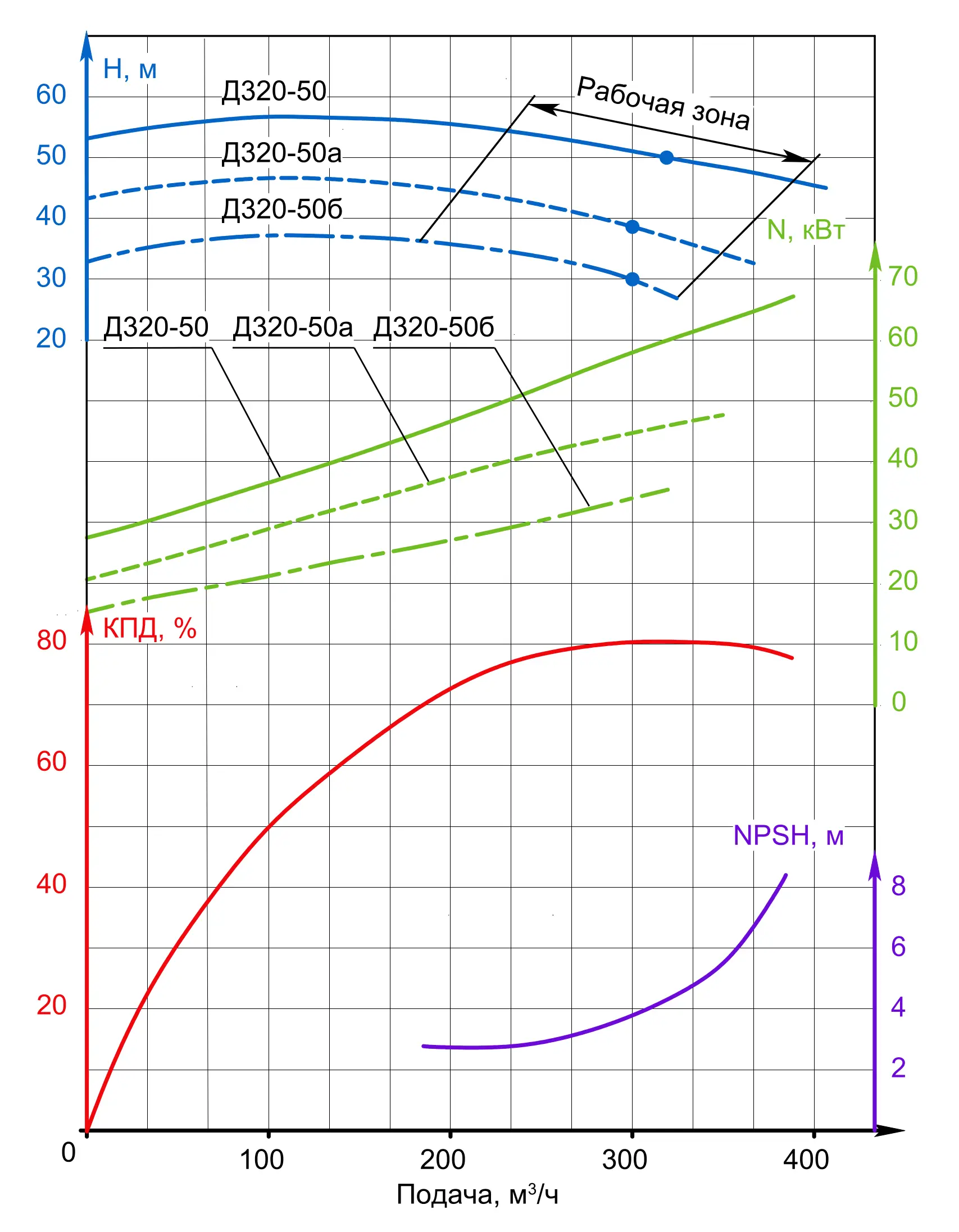

Поле Q-H насоса Д320-50
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери напора на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- Д - центробежный двустороннего входа;
- 320 - подача, м3/ч;
- 50 - напор, м;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
Ранее насос выпускался под марками - 6НДв, 6НДв-60.
