Насосы К100-65-200, К100-65-250, К100-65-315

Насос консольный К100-65-200

Центробежные консольные насосы К100-65-200 (рaнее выпускавшиеся под марками К90/55, 4К-8), К100-65-250 (К90/85), К100-65-315 в настоящее время выпускаются на частоту вращения 2900 и 1450 об/мин.

Пример расшифровки маркировки насоса К 100-65-250 а/4-5 У3.1:

  • К - обозначение типа насоса - консольный;
  • 100 - Dy, диаметр входного патрубка в мм;
  • 65 - Dy, диаметр выходного патрубка в мм;
  • 250 - диаметр колеса по нормальному ряду стандарта ISO2858-75, мм;
  • а - обозначение рабочего колеса уменьшенного диаметра в мм;
  • /4 - частота вращения 1450 об/мин (/2 - 2900 об/мин);
  • 5 - торцовое уплотнение одинарное, температура перекачиваемой жидкости до 120оС, "С" - одинарное сальниковое уплотнение, до 80оС);
  • У - климатическое исполнение для района с умеренно-холодным климатом;
  • 3.1 - категория размещения, (эксплуатация в закрытых помещениях с искусственной вентиляцией).

РубльЦена насоса К100-65-200 >>

Характеристики консольных насосов К 100-65-200, К 100-65-250, К100-65-315 на 2900 об/мин

Насос консольный Об/мин Подача,
м3/ч
Напор,
м
КПД, % Мощность
насоса, кВт
Мощность
эл-дв, кВт
Тип эл-дв Кавитац.
запас, м
К100-65-200 2900 60 54 65 13,6 22 АИР180S2 3
100 50 76 17,9 3,6
120 47 77 19,9 5
К100-65-200а 93,5 44 74 15,45 18,5 АИР160М2 4
К100-65-200б 2900 86,6 38 72 12,53 15 АИР160S2
К100-65-250 2900 60 87 61 23,4 37 АИР200М2 3,5
100 80 72 30,3 3,8
120 74,5 73 33,3 4,8
К100-65-250а 93,5 70 70 26 30 АИР180М2 3,8
К100-65-250б 86,6 60 68 20,5
К100-65-315 2900 60 133 55 39,6 75 АИР250S2 3
100 125 66 51,6 3,6
120 113 67 57,5 4,2
К100-65-315а 95,5 114 64 46,33 55 АИР225М2 3,6
К100-65-315б 90,8 103 62 41,04
К100-65-315в 85,8 92 60 35,82 45 АИР200L2

Поле Q-H насосов К100-65 при 2900 об/мин

Нажмите на изображение для просмотра поля Q-H

К100-65-200      К100-65-250      К100-65-315

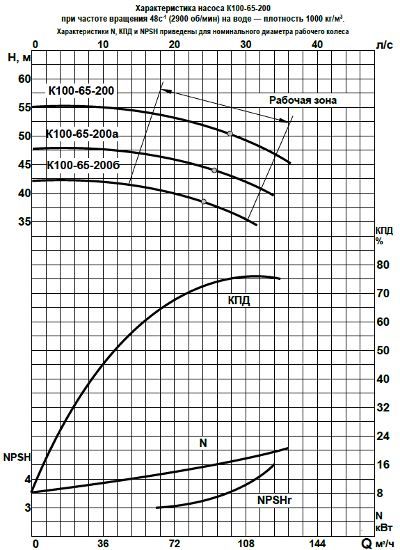

Поле Q-H насоса К100-65-200 при 2900 об/мин. Поле Q-H насоса К100-65-250 при 2900 об/мин. Поле Q-H насоса К100-65-315 при 2900 об/мин.

Характеристики консольных насосов типа К 100-65-200, К 100-65-250, К 100-65-315 на 1450 об/мин

Насос консольный Об/мин Подача,
м3/ч
Напор,
м
КПД, % Мощность
насоса, кВт
Мощность
эл-дв, кВт
Тип эл-дв

Кавитац.
запас, м

К 100-65-200 /4 1450 50 12,5 73 2,33 4 АИР100L4 2
К 100-65-200а /4 46,8 11 71 1,97 3 АИР100S4
К 100-65-200б /4 43,3 9,5 69 1,63 2,2 АИР90 L4 2,5
К 100-65-250 /4 1450 50 20 68 4 5,5 АИР 112 М4 2
К 100-65-250а /4 46,8 17,5 66 3,38
К 100-65-250б /4 43,3 15 64 2,77 4 АИР100L4 2,5
К 100-65-315 /4 1450 50 32 63 6,92 11 АИР132М4 2
К 100-65-315а /4 47,7 28,5 61 6,07 7,5 АИР132S4
К 100-65-315б /4 45,4 25,8 59 5,4 2,5
К 100-65-315в /4 42,9 23 57 4,71

Поле Q-H насосов К100-65 при 1450 об/мин

Нажмите на изображение для просмотра поля Q-H

К100-65-200      К100-65-250

Поле Q-H насоса К100-65-200 при 2900 об/мин Поле Q-H насоса К100-65-250 при 2900 об/мин
