Насосы К125-100-200, К125-100-250, К125-100-315, К125-100-400
Центробежные консольные насосы К125-100-200, К125-100-250, К125-100-315, К125-100-400 (рaнее не выпускавшиеся) в настоящее время выпускаются на частоту вращения 2900 и 1450 об/мин.
Пример расшифровки маркировки насоса К125-100-315 а/4-5 У3.1:
- К - обозначение типа - консольный;
- 125 - Dy, диаметр входного патрубка в мм;
- 100 - Dy, диаметр выходного патрубка в мм;
- 315 - диаметр колеса по нормальному ряду стандарта ISO2858-75, мм;
- а - обозначение рабочего колеса уменьшенного диаметра в мм;
- /4 - частота вращения 1450 об/мин (/2 - 2900 об/мин, не обозначается);
- 5 - торцовое уплотнение одинарное (т.е. температура перекачиваемой жидкости до 105оС, "С" - одинарное сальниковое уплотнение);
- У - климатическое исполнение для района с умеренно-холодным климатом;
- 3.1 - категория размещения, (эксплуатация в закрытых помещениях с искусственной вентиляцией).
Цена насоса К125-100-315 >>Характеристики насосов К125-100-200, К125-100-250, К125-100-315, К125-100-400 на 2900 об/мин
| Марка | Об/мин | Подача, м3/ч |
Напор, м |
КПД, % |
Мощность насоса, кВт |
Мощность эл-дв, кВт |
Кавитац. запас, м |
| К125-100-200 | 3000 | 120 | 57,5 | 67 | 28 | 45 | 4,5 |
| 200 | 50 | 81 | 33,6 | 4,5 | |||
| 240 | 44,5 | 80 | 36,4 | 5 | |||
| К125-100- 200а | 187 | 44 | 79 | 28,8 | 37 | 4,5 | |
| К125-100-200б | 173 | 38 | 77 | 24 | 30 | ||
| К125-100-250 | 3000 | 120 | 87 | 66 | 43 | 75 | 3,8 |
| 200 | 80 | 78 | 55,9 | 4,2 | |||
| 240 | 72 | 72 | 62,8 | 5 | |||
| К125-100-250а | 187 | 70 | 76 | 47 | 55 | 4,5 | |
| К125-100-250б | 173 | 60 | 74 | 38,24 | 45 | ||
| К125-100-315 | 3000 | 120 | 132 | 60 | 72,1 | 110 | 4 |
| 200 | 125 | 75 | 90,8 | 4,5 | |||
| 240 | 120 | 77 | 101,9 | 5 | |||
| К125-100-315а | 191 | 114 | 73 | 82,87 | 4,5 | ||
| К125-100-315б | 181 | 103 | 71 | 71,8 | 90 | ||
| К125-100-315в | 171 | 92 | 66 | 65,13 | 75 |

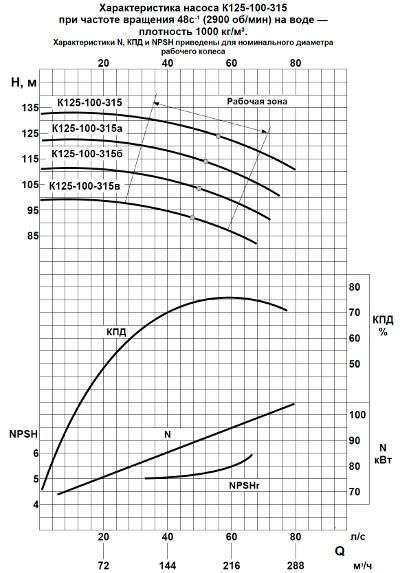

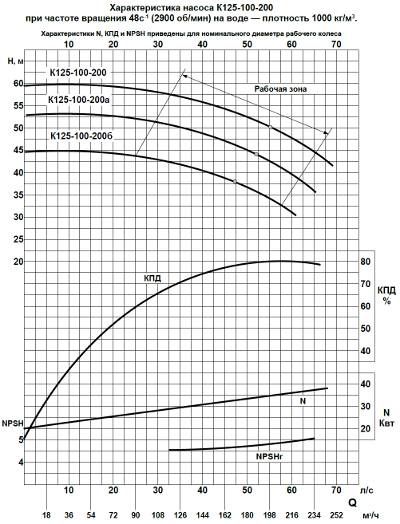

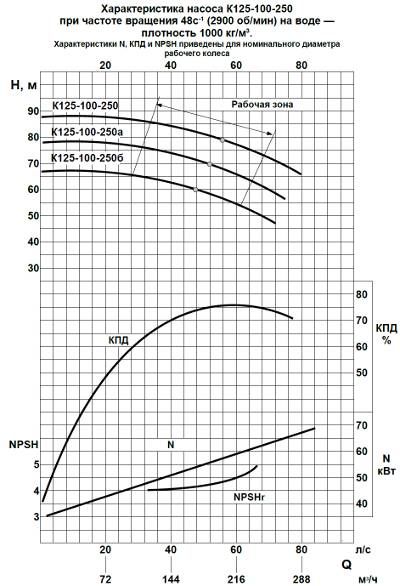

Поле Q-H насосов К125-100 при 2900 об/мин
Нажмите на изображение для просмотра поля Q-H
К125-100-200 К125-100-250 К125-100-315
Характеристики насосов К 125-100-200, К 125-100-250, К 125-100-315, К 125-100-400 на 1450 об/мин
| Насос консольный | Об/мин | Подача, м3/ч |
Напор, м |
КПД, % |
Мощность насоса, кВт |
Мощность эл-дв, кВт |
Кавитац. запас, м |
| К 125-100-200/4 | 1500 | 100 | 12,5 | 76 | 4,48 | 7,5 | 2,5 |
| К125-100-200а/4 | 1500 | 93,5 | 11 | 74 | 3,79 | 5,5 | |
| К125-100-200б/4 | 86,5 | 9,5 | 72 | 3,12 | 4 | 3 | |
| К 125-100-250/4 | 1500 | 100 | 20 | 76 | 7,17 | 11 | 2,5 |
| К125-100-250а/4 | 93,5 | 17,5 | 74 | 6,03 | 7,5 | ||
| К125-100-250б/4 | 86,5 | 15 | 72 | 4,92 | 3 | ||
| К 125-100-315/4 | 1500 | 100 | 32 | 73 | 11,9 | 15 | 2,5 |
| К125-100-315а/4 | 95,5 | 28,5 | 71 | 10,67 | |||
| К125-100-315б/4 | 90,8 | 25,8 | 69 | 9,24 | 11 | 3 | |
| К 125-100-400 | 1500 | 60 | 52 | 53 | 16,1 | 30 | 2,5 |
| 100 | 50 | 65 | 21 | ||||
| 120 | 48,5 | 67 | 23,6 | 3 | |||
| К125-100-400а | 1500 | 93,4 | 44 | 63 | 18 | 22 | 2,5 |
| К125-100-400б | 86,5 | 38 | 61 | 15 | 18,5 |
Поле Q-H насоса К125-100-400 при 1450 об/мин
Нажмите на изображение для просмотра поля Q-H
