Насосы К150-125-250, К150-125-315, К150-125-400

Центробежные консольные насосы К150-125-250 (рaнее выпускавшиеся под марками К160-20, 6К-12), К150-125-315 (К160-30, 6К-8), К150-125-400 в настоящее время выпускаются на частоту вращения 1450 об/мин.
Могут быть изготовлены с одинарным сальниковым уплотнением (перекачка жидкости до 80оС) или одинарным торцовым (до 120оС).
Давление на входе в насос до 6 кгс/см2.
Смазка подшипников осуществляется маслом залитым в кронштейн насоса или консистентной смазкой через пресс-масленки.
Пример расшифровки маркировки насоса К150-125-315 а-5 У3.1:
- К - обозначение типа насоса - консольный;
- 150 - Dy, диаметр входного патрубка в мм;
- 125 - Dy, диаметр выходного патрубка в мм;
- 315 - диаметр колеса по нормальному ряду стандарта ISO2858-75, мм;
- а - обозначение рабочего колеса уменьшенного диаметра в мм;
- 5 - торцовое уплотнение одинарное (т.е. температура перекачиваемой жидкости до 120оС, "С" - одинарное сальниковое уплотнение);
- У - климатическое исполнение для района с умеренно-холодным климатом;
- 3.1 - категория размещения, (эксплуатация в закрытых помещениях с искусственной вентиляцией).
Характеристики консольных насосов типа К 150-125-250, К 150-125-315, К 150-125-400
Насос консольный | Об/мин |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощность насоса, кВт |
Мощность эл-дв, кВт |
Кавитац. запас, м |
К150-125-250 | 1500 | 120 | 22,5 | 71 | 10,4 | 18,5 | 3 |
200 | 20 | 81 | 13,5 | ||||
240 | 17,5 | 78 | 14,7 | 3,5 | |||
К 150-125-250а | 187 | 17,5 | 79 | 11,3 | 15 | 3 | |
К 150-125-250б | 1500 | 173 | 15 | 77 | 9,15 | 11 | |
К150-125-315 | 120 | 34 | 70 | 15,9 | 30 |
|
|
200 | 32 | 79 | 22,08 |
|
|||
240 | 29 | 80 | 23,71 | 3 | |||
К 150-125-315а | 187 | 28 | 76 | 18,78 | 22 | 2,5 | |
К 150-125-315б | 173 | 24 | 74 | 15,3 | 18,5 | ||
К150-125-400 | 1500 | 120 | 53 | 62 | 27,9 | 45 | 2 |
200 | 50 | 75 | 36,3 | 2,8 | |||
240 | 46 | 74 | 40,6 | 3,5 | |||
К 150-125-400а | 187 | 44 | 73 | 30,71 | 37 | 2,8 | |
К 150-125-400б | 173 | 38 | 71 | 25,24 | 30 |

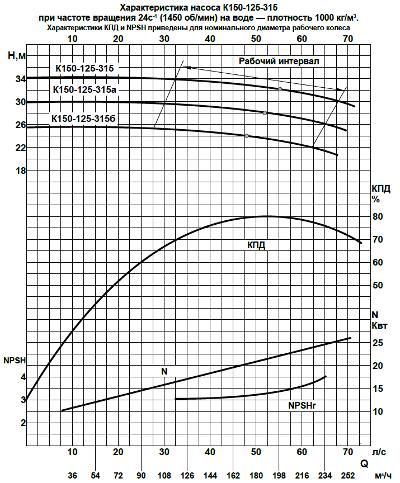

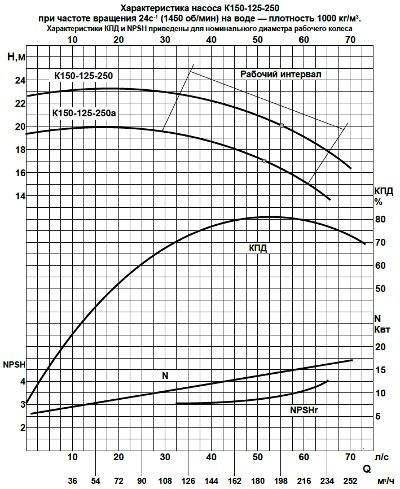

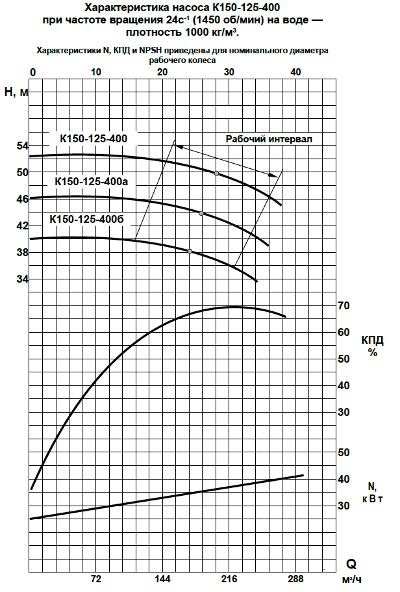

Поле Q-H насосов К150-125 при 1450 об/мин
Нажмите на изображение для просмотра поля Q-H
К150-125-250 К150-125-315 К150-125-400
