Насос К50-32-125, К 50-32-160, К50-32-200, К 50-32-250
Центробежные консольные насосы К50-32-125 (ранее выпускавшийся под марками К8-18 и 1,5К-6), К50-32-160, К50-32-200, К50-32-250 в настоящее время выпускаются на частоту вращения 2900 и 1450 об/мин.
Пример расшифровки маркировки насоса К 50-32-125 а/4-5 У3.1:
- К - обозначение типа насоса - консольный;
- 50 - Dy, диаметр входного патрубка в мм;
- 32 - Dy, диаметр выходного патрубка в мм;
- 125 - диаметр колеса по нормальному ряду стандарта ISO2858-75, мм;
- а - обозначение рабочего колеса уменьшенного диаметра в мм;
- /4 - частота вращения 1450 об/мин (/2 - 2900 об/мин).
- 5 - торцовое уплотнение одинарное (т.е. температура перекачиваемой жидкости до 120оС, "С" - одинарное сальниковое уплотнение);
- У - климатическое исполнение для района с умеренно-холодным климатом;
- 3.1 - категория размещения, (эксплуатация в закрытых помещениях с искусственной вентиляцией).
Технические характеристики насосов К50-32-125, К50-32-160, К50-32-200, К50-32-250 на 2900 об/мин
Насос консольный | Об/мин |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощность насоса, кВт |
Мощность двигателя, кВт |
Марка электро двигателя |
Кавитац. запас, м |
К50-32-125 | 2900 | 7,5 | 22 | 47 | 0,96 | 2,2 | АИР80В2 | 2,5 |
12,5 | 20 | 60 | 1,13 | |||||
15 | 18,5 | 1,26 | ||||||
К50-32-125а | 11,2 | 16 | 1,18 | 1,5 | АИР80А2 | |||
К50-32-160 | 2900 | 7,5 | 34,3 | 44 | 1,59 | 3 | АИР90L2 | 2,5 |
12,5 | 32 | 54 | 2,02 | |||||
15 | 29 | 56 | 2,16 | |||||
К50-32-160а | 11,5 | 28 | 52 | 1,7 | 2,2 | АИР80В2 | ||
К50-32-160б | 10,8 | 24 | 50 | 1,32 | ||||
К50-32-200 | 2900 | 7,5 | 52,5 | 38 | 2,82 | 5,5 | АИР100L2 | 2,5 |
12,5 | 50 | 48 | 3,54 | |||||
15 | 48 | 51 | 3,95 | |||||
К50-32-200а | 11,7 | 44 | 46 | 3,05 | 4 | АИР100S2 | ||
К50-32-200б | 10,8 | 38 | 44 | 2,55 | ||||
К50-32-250 | 2900 | 7,5 | 82 | 28,5 | 5,87 | 11 | АИР132М2 | 2,5 |
12,5 | 80 | 38 | 7,16 | |||||
15 | 78,5 | 41 | 7,83 | |||||
К50-32-250а | 11,6 | 70 | 36 | 6,2 | 7,5 | АИР112М2 | ||
К50-32-250б | 10,8 | 60 | 34 | 5,21 |

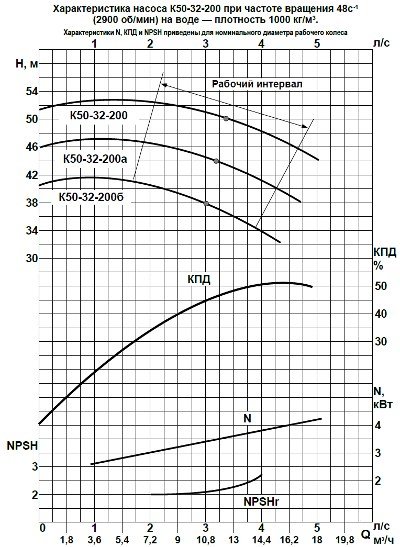

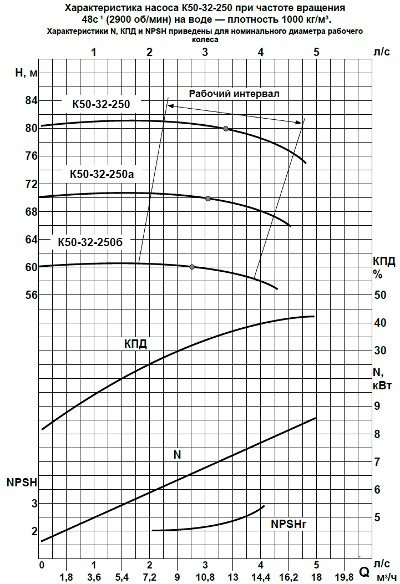

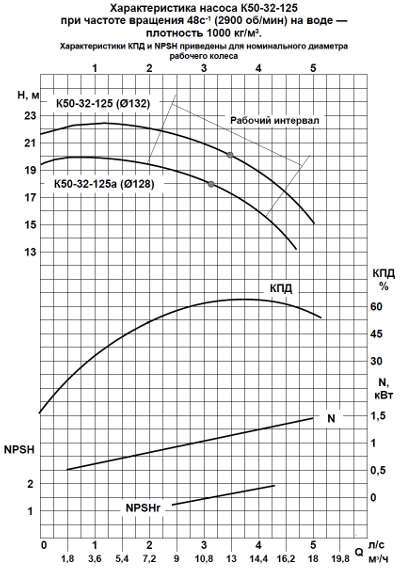

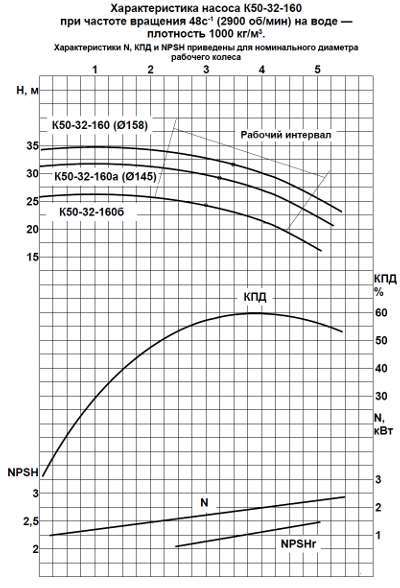

Поле Q-H насосов К50-32 при 2900 об/мин
Нажмите на изображение для просмотра поля Q-H.
К50-32-125 К50-32-160 К50-32-200 К50-32-250
Характеристики насосов К 50-32-125, К50-32-160, К 50-32-200, К 50-32-250 на 1450 об/мин
Насос консольный |
Подача, м3/ч |
Напор, м |
КПД, % |
Мощность насоса, кВт |
Мощн. эл-дв, кВт |
Марка электро двигателя |
Кавитац. запас, м |
К50-32-125/4 | 6,3 | 5 | 54 | 0,16 | 0,55 | АИР71А4 | 2 |
К50-32-125а/4 | 5,6 | 4 | 55 | 0,12 | 2,5 | ||
К50-32-160/4 | 6,3 | 8 | 48 | 0,29 | 2 | ||
К50-32-160а/4 | 5,9 | 7 | 46 | 0,24 | |||
К50-32-160б/4 | 5,4 | 6 | 44 | 0,2 | 2,5 | ||
К50-32-200/4 | 6,3 | 12,5 | 42 | 0,51 | 0,75 | АИР71В4 | 2 |
К50-32-200а/4 | 5,9 | 11 | 40 | 0,44 | 0,75 | АИР71В4 | |
К50-32-200б/4 | 5 | 9,5 | 38 | 0,37 | 2,5 | ||
К50-32-250/4 | 6,3 | 20 | 32 | 1,07 | 1,5 | АИР80В4 | 2 |
К50-32-250а/4 | 5,9 | 17,5 | 30 | 0,94 | 1,5 | АИР80В4 | |
К50-32-250б/4 | 5,4 | 15 | 28 | 0,79 | 1,1 | АИР80А4 | 2,5 |

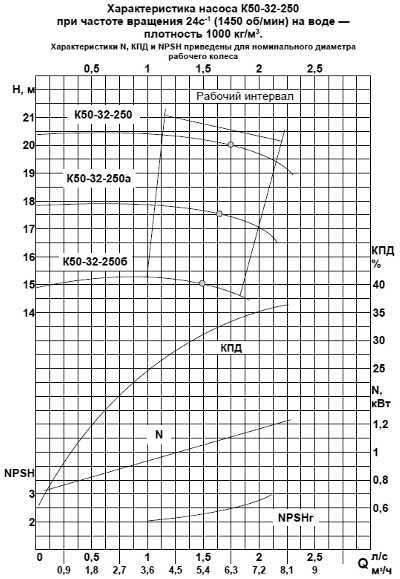

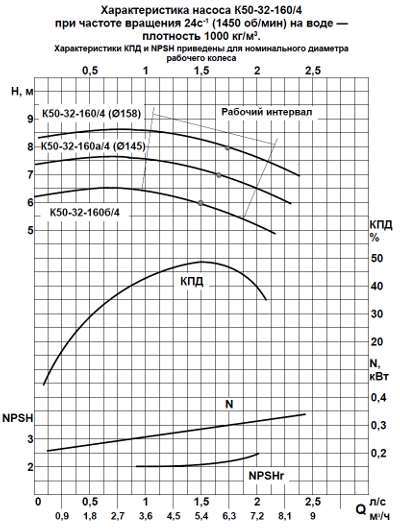

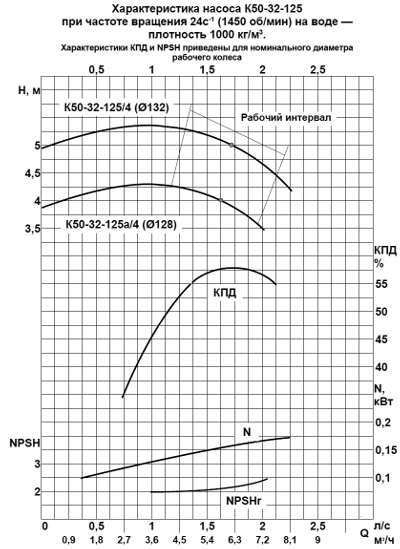

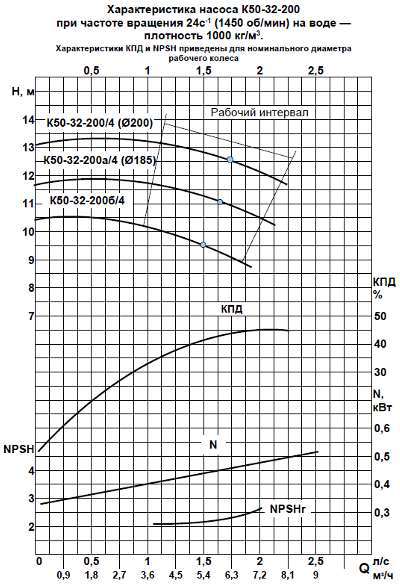

Поле Q-H насосов К50-32 при 1450 об/мин
Нажмите на изображение для просмотра поля Q-H.
К50-32-125/4 К50-32-160/4 К50-32-200/4 К50-32-250/4
