Обозначения выводов трехфазного короткозамкнутого электродвигателя

В настоящее время встречаются две основные схемы обозначения выводов обмоток электродвигателей:

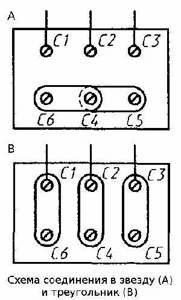

- система в соответствии с ГОСТ183-74, применяется на электродвигателях разработанных до 1987г.Схема соединения - звезда треугольник.
- система в соответствии с ГОСТ26772-85, которая соответствует международным стандартам.

В соответствии с первой системой выводы обмоток статора обозначаются буквой "С" и цифрой, которой пронумерованы начала и концы фаз: первая фаза - С1 и С4, вторая - С2 и С5, третья - С3 и С6. Нейтраль - О.
Допускается обозначать выводы обмоток статора изоляцией разного цвета: первая фаза - желтый (С1), желтый с черным (С4), вторая фаза - зеленый (С2), зеленый с черным (С5), третья фаза - красный (С3), красный с черным (С6). Нейтраль - черный.

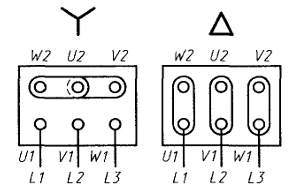

В соответствии с международными стандартами в настоящее время выводы обозначают латинскими буквами: первая фаза обмотки статора - U, вторая - V, третья - W. Начало и конец фазы обозначают цифрами: 1 и 2. Нейтраль - N.
Цветовые обозначения такие же как описаны выше.

Обозначения должны наносится непосредственно на концы выводов или на колодку зажимов рядом с выводами.
В случае если соединения фаз сделаны внутри корпуса двигателя, то начала и концы фаз не обозначают, а наносят только буквенные обозначения без цифр.
