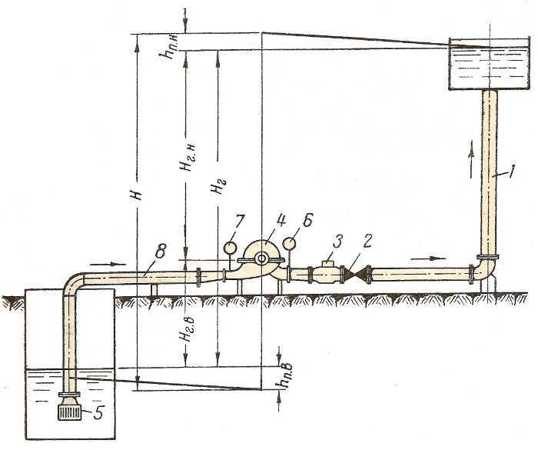

Схема установки центробежного насоса.
На рисунке показана схема установки центробежного насоса и необходимой аппаратуры, а также присоединения к насосу всасывающего и напорного трубопроводов.
1 - напорный трубопровод
2 - задвижка
3 - обратный клапан
4 - насос
5 - приемный клапан
7 - вакуумметр
8 - всасывающий трубопровод
Нг.н. - геометрическая высота нагнетания
Нг.в. - геометрическая высота всасывания
Нг - геометрическая высота подъема
Н - полная высота подъема
hп.в. - потери насоса во всасывающем трубопроводе
hп.н. - потери насоса в нагнетательном трубопроводе
При центробежном насосе должна быть устанoвлена следующая арматура:
1) приемный, клапaн с сеткой, предназначаемый для удержания в насосе и во всасывающем трубопроводе воды при заливке насоса перед пуском; в крупных насосах приемный клапан отсутствует, а заливку насоса производят при помощи вакуум-насоса путем отсасывания воздуха из корпуса центробежного консольного насоса и из всасывающего трубопровода; при перекачке чистой воды, сетка не ставится;
2) задвижка на всасывающем трубопроводе, которую устанавливают лишь в тех случаях, когда насос соединен со всасывающими трубопроводами других насосов или когда насос находится под заливом, т.е. расположен ниже уровня воды в приемном, резервуаре (на рисунке эта задвижка не показана);
3) кран, необходимый для выпуска воздуха при заливе насоса; устанавливается в верхней части корпуса насоса;
4) обратный клапан на напорном трубопроводе, который не допускает обратного движения воды из трубопровода или движения воды из одного насоса в другой при параллельной работе двух и более насосов;
5) задвижка на напорном трубопроводе, устанавливаемая в непосредственной близости к насосу, для отключения насоса от напорного трубопровода и в некоторых случаях для регулирования производительности и напора насоса;
6) вакуумметр, служащий для определения вакууметрической высоты всасывания и присоединяемый к всасывающему патрубку; шкала вакуумметра градуируется в мм.рт.ст. от 0 до 760, или в кг/см2;
7) манометр, служащий для определения развиваемого насосом напора на стороне нагнетания и присоединяемый к напорному патрубку; шкала манометра градуируется в атм, или в кг/см2;
8) устройство для залива насоса (трубка с вентилем от напорного трубопровода или вакуум-насоса);
9) расходомер , устанавливаемый обычно на напорном трубопроводе;
10) предохранительный клапан, устанавливаемый также на напорном трубопроводе для защиты насоса и трубопровода от действия повышенного давления, возникающего при гидравлическом ударе; в некоторых случаях (при незначительном давлении) клапан не устанавливается.
