Насос К100-65-200

Центробежный консольный-моноблочный насос К 100-65-200 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Также вы можете купить аналогичный по параметрам моноблочный насос КМ 100-65-200 или КМЛ100-200/2-5 линейный моноблочный.

Продажа насосов возможна в различной комплектации:

насосный агрегат на общей раме с электродвигателем;
насос на раме без двигателя;
насос без рамы и двигателя;
с одинарным сальниковым ("С" - до 80^оС) или торцовым ("5" - до 105^оС) уплотнением;
смазка подшипников через пресс-масленки или в масляной ванне.

Цены на насос и запчасти К100-65-200, руб. с НДС

Насос Запчасти

Тип насоса	кВт	Марка э/дв.	Цена насосного агрегата	Цена насоса на раме	Цена насоса
К100-65-200	22	АИР180S2	92 444 руб.	29 382 руб.	24 788 руб.
К100-65-200а	18,5	АИР160М2	76 858 руб.	29 382 руб.	24 788 руб.
К100-65-200б	15	АИР160S2	72 954 руб.	29 382 руб.	24 788 руб.
К100-65-200-5	22	АИР180S2	98 256 руб.	35 195 руб.	30 601 руб.
К100-65-200а-5	18,5	АИР160М2	82 671 руб.	35 195 руб.	30 601 руб.
К100-65-200б-5	15	АИР160S2	78 766 руб.	35 195 руб.	30 601 руб.
К100-65-200/4	4	АИР100L4	45 194 руб.	29 382 руб.	24 788 руб.
К100-65-200а/4	3	АИР100S4	43 839 руб.	29 382 руб.	24 788 руб.
К100-65-200б/4	2,2	АИР90L4	41 225 руб.	29 382 руб.	24 788 руб.

Тип запчасти	№ чертежа	Цена	Тип запчасти	№ чертежа	Цена
Корпус насоса	01.01-100-65-200	12 808 руб.	Корпус уплотнения	01.06-100-65-200	5 359 руб.
Корпус насоса	02.01-100-65-200	12 808 руб.	Корпус уплотнения	02.06-100-65-200	5 359 руб.
Вал	01.03-50-32-250	1 816 руб.	Гайка рабочего колеса	01.07-50-32-250	270 руб.
Втулка защитная	01.04-50-32-250	772 руб.	Крышка сальника	01.08-50-32-250	425 руб.
Втулка защитная	02.04-50-32-250	772 руб.	Крышка сальника	02.08-50-32-250	425 руб.
Кронштейн	01.05-50-32-250	4 513 руб.	Крышка подшипника	01.09-50-32-250	566 руб.
Кронштейн	02.05-50-32-250	4 513 руб.	Крышка подшипника	02.09-50-32-250	566 руб.
Рабочее колесо
К100-65-200		01.02-100-65-200		3 078 руб.
К100-65-200		02.02-100-65-200
К100-65-200а		01.02-100-65-200.1
К100-65-200а		02.02-100-65-200.1
К100-65-200б		01.02-100-65-200.2
К100-65-200б		02.02-100-65-200.2

02. - насос со смазкой подшипников в масляной ванне

**Основные характеристики**
Тип	Об/мин.	Подача м3/ч	Напор м	КПД %	Мощн. насоса кВт	Кавит. запас м
К100-65-200	2900	100	50	76	17,9	4,8
К100-65-200а	2900	93,5	44	74	15,15	4,8
К100-65-200б	2900	86,6	38	72	12,53	4,8
К100-65-200/4	1450	50	12,5	73	2,33	3,5
К100-65-200а/4	1450	46,8	11	71	1,97	3,5
К100-65-200а/4	1450	43,3	9,5	69	1,63	3,5

Размеры К100-65-200

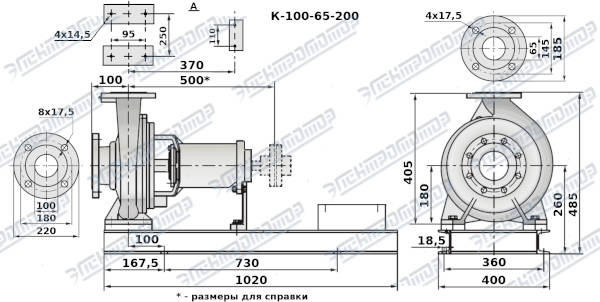

На раме без двигателя На раме с двигателем

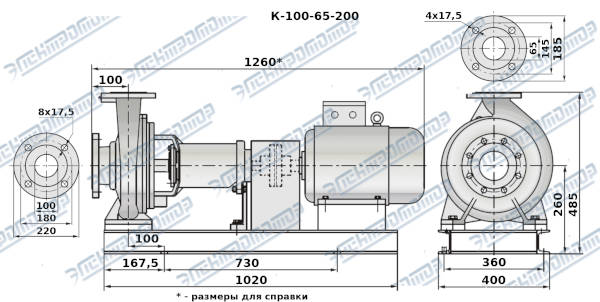

Чертеж насоса на раме с двигателем К100-65-200

Поле Q-H насоса К100-65-200

Выбор насоса Q-H при 2900 об/мин Q-H при 1450 об/мин

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Н_вс < Р_атм - Р_п.в. - ΔН_вс - (NPSH+0,3м), где:

Р_атм - атмосферное давление, м.вод.ст.
Р_п.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
ΔН_вс - потери на всасывающем трубопроводе, м.вод.ст.
NPSH - кавитационный запас насоса, м.вод.ст.

Расшифровка маркировки: К 100-65-200а/4-5:

К - консольно-моноблочный;
100 - Д_у всасывающего патрубка, мм;
65 - Д_у напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
а - первая подрезка рабочего колеса;
4 - 1450 об/мин ("2" - 2900 об/мин);
5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;

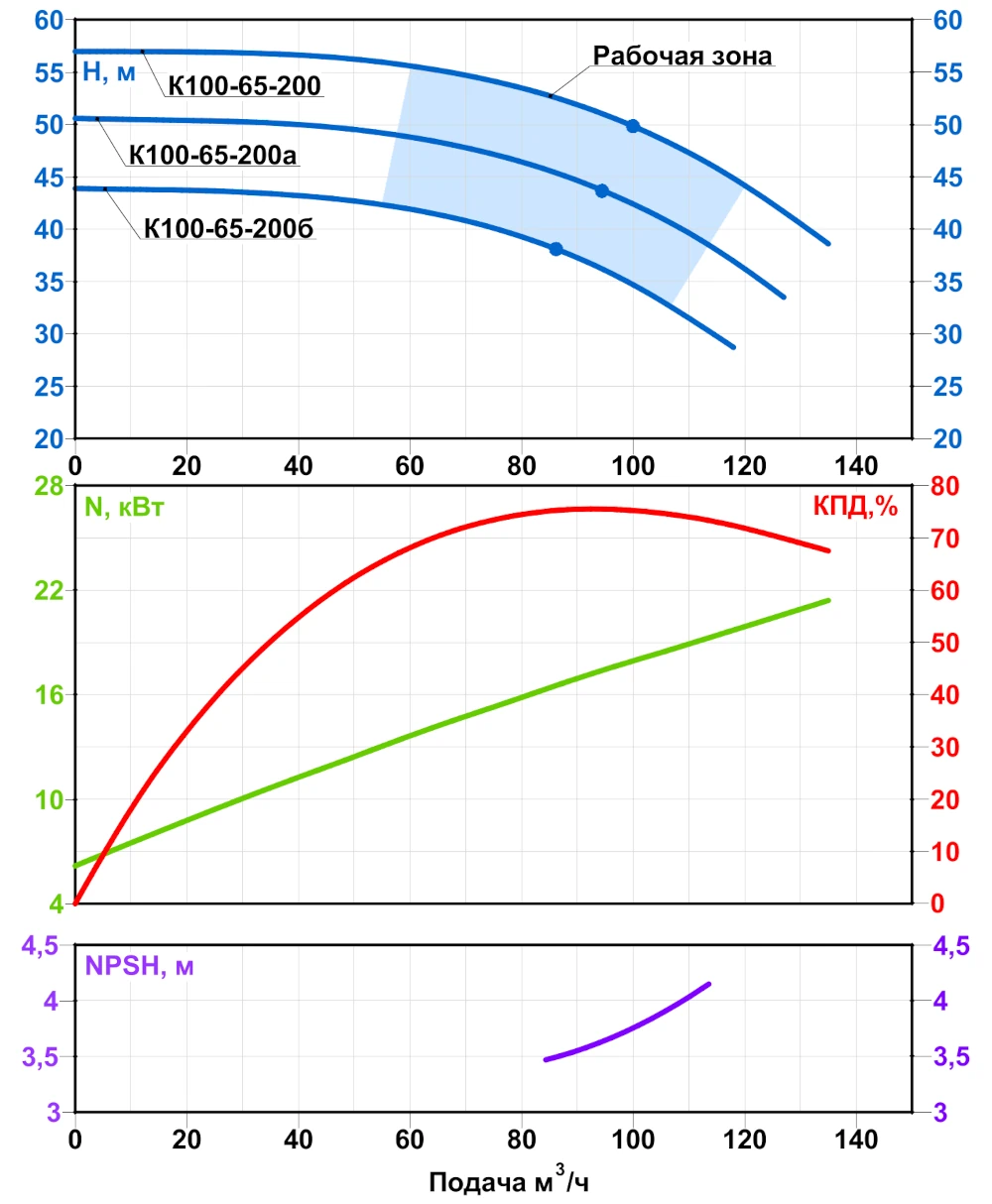

Поле Q-H К100-65-200 при 2900 об/мин

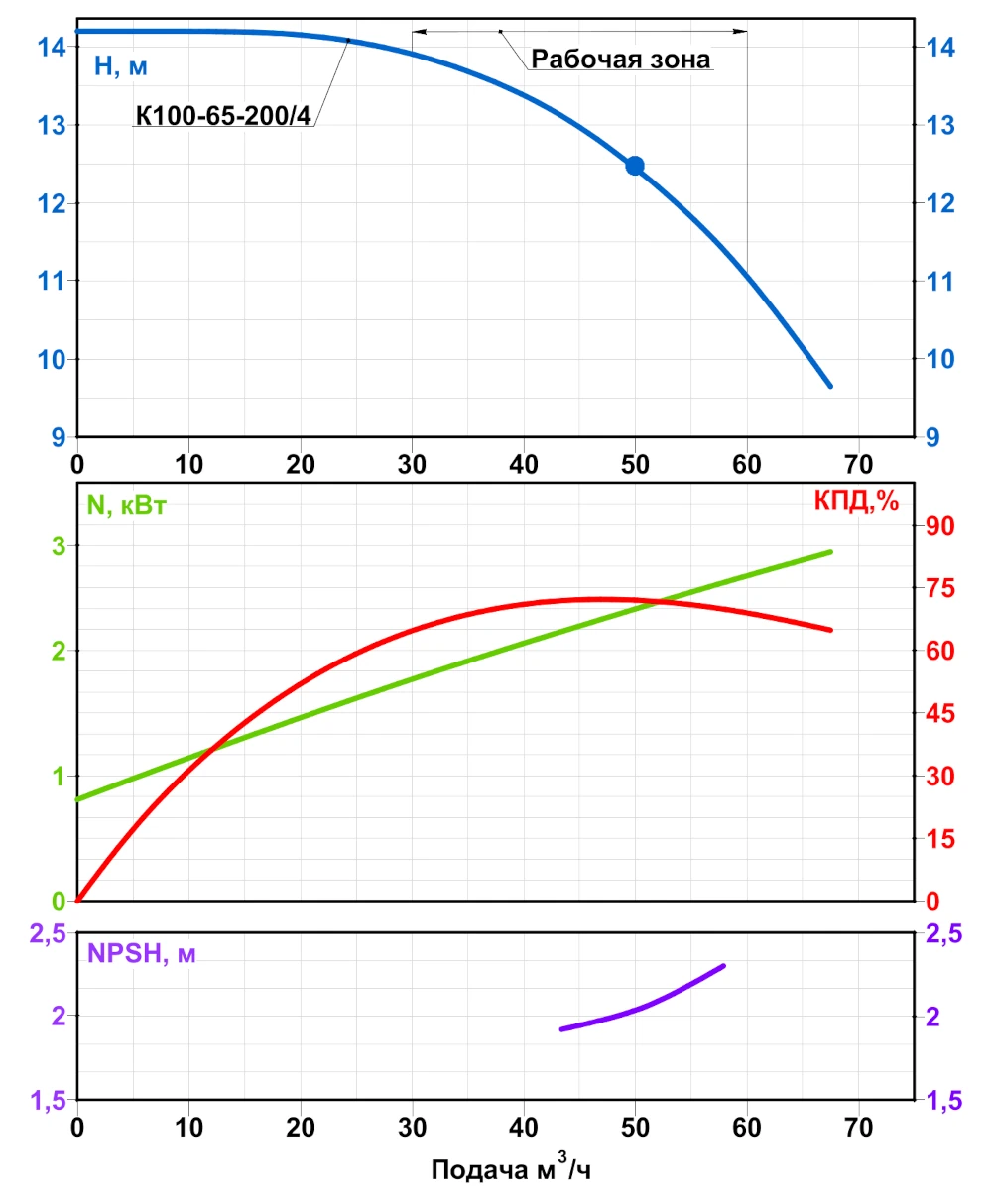

Поле Q-H К100-65-200 при 1450 об/мин
