Насос КМ100-65-200

Центробежный консольный-моноблочный насос КМ 100-65-200 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Также вы можете купить аналогичный по параметрам моноблочный насос К 100-65-200 или КМЛ100-200/2-5 линейный моноблочный.

Продажа насосов возможна в различной комплектации:
  • агрегат на общей раме с электродвигателем;
  • агрегат без рамы с электродвигателем;
  • без рамы и двигателя (гарантия не распространяется);
  • с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;

Цены на насос КМ100-65-200, руб. с НДС

Тип насоса кВт Марка
э/дв.
Цена с
э/дв.
Цена с э/дв.
на раме
Цена без
э/дв.
КМ100-65-200 30 АИР180М2Ж 77 720 руб. - 17 891 руб.
КМ100-65-200-5 30 АИР180М2Ж 84 142 руб. - 24 313 руб.
КМ100-65-200/2-5 22 АИС180М2 73 457 руб. 76 457 руб. 21 797 руб.
КМ100-65-200а/2-5 18,5 АИР160М2 59 172 руб. 62 172 руб. 21 797 руб.
КМ100-65-200б/2-5 15 АИР160S2 54 512 руб. 57 512 руб. 21 797 руб.
КМ100-65-200/4-5 4 АИР100L4 33 915 руб. 36 915 руб. 21 797 руб.
КМ100-65-200а/4-5 3 АИР100S4 32 755 руб. 35 755 руб. 21 797 руб.
Основные характеристики
Тип Об/мин. Подача
м3/ч
Напор
м
КПД
%
Мощн.
насоса
кВт
Кавит.
запас
м
КМ100-65-200 2900 100 50 77 17,9 4,8
КМ100-65-200а 2900 95 45 77 15,15 4,8
КМ100-65-200б 2900 90 41 75 12,53 4,8
КМ100-65-200/4 1450 50 12.5 74 2,33 2,5
КМ100-65-200а/4 1450 47 11 73 1,97 2,5

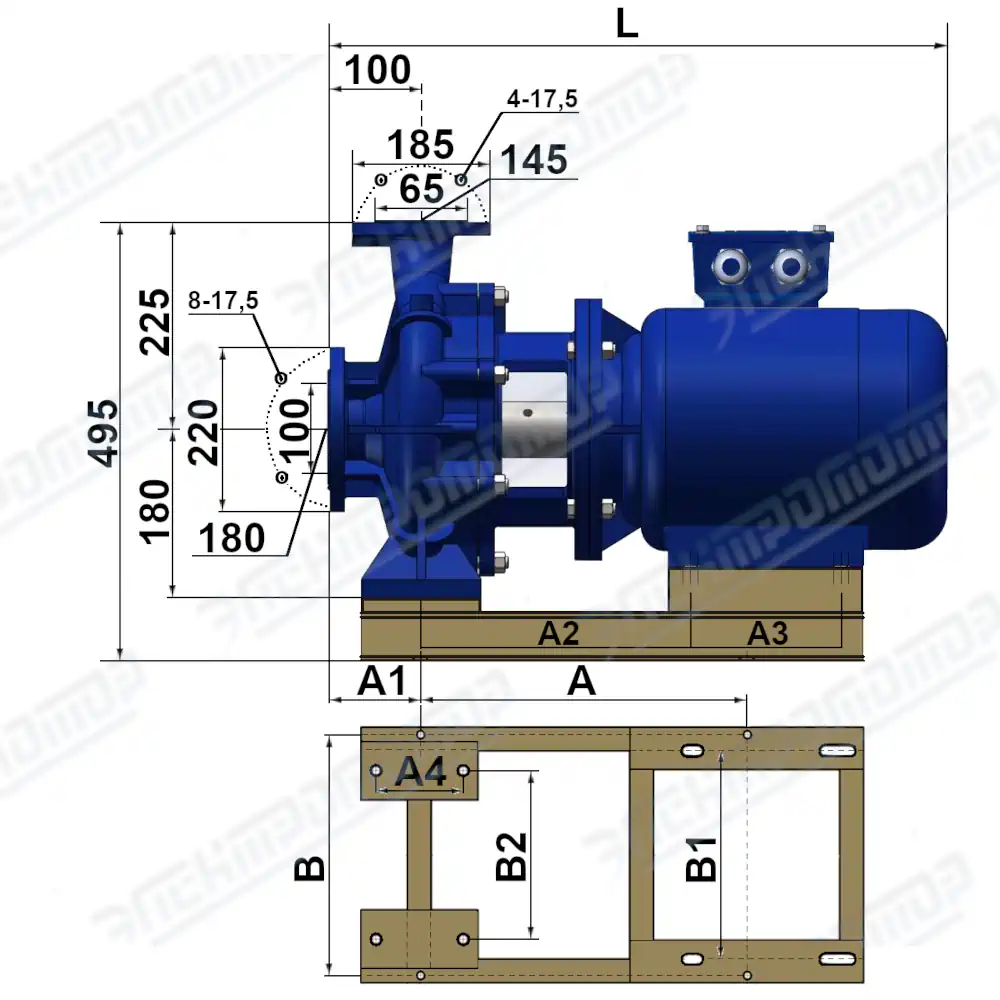

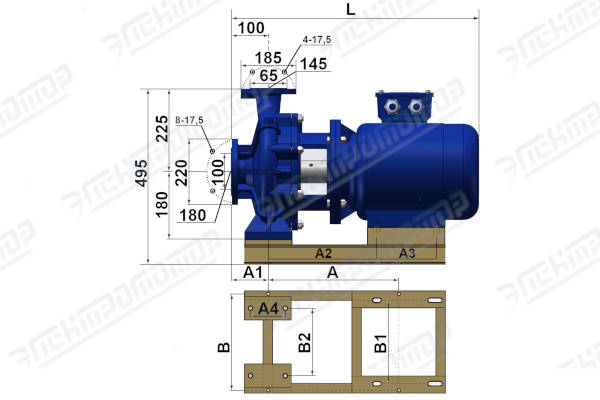

Размеры КМ100-65-200

Тип насоса L А В А1 А2 А3 А4 В1 В2
КМ-100-65-200/2-5 890 450 300 100 294 241 95 279 250
КМ-100-65-200а/2-5 840 281 210 254
КМ-100-65-200б/2-5 800 178
КМ-100-65-200/4-5 700 360 0 112 160
КМ-100-65-200а/4-5 680 0 0 0

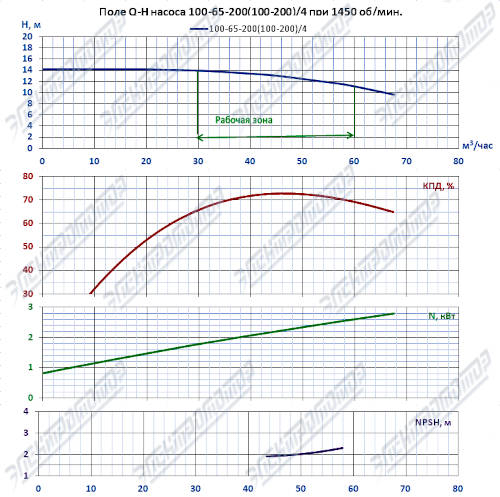

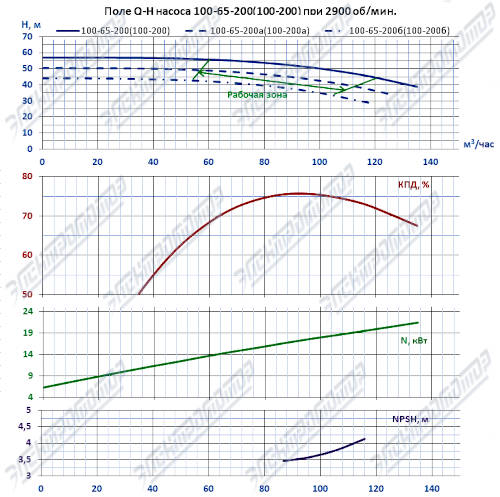

Поле Q-H насоса КМ100-65-200

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:
  • Ратм - атмосферное давление, м.вод.ст.
  • Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
  • ΔНвс - потери напора на всасывающем трубопроводе, м.вод.ст.
  • NPSH - кавитационный запас насоса, м.вод.ст.
Расшифровка маркировки: КМ 100-65-200а/4-5:
  • КМ - консольно-моноблочный;
  • 100 - Ду всасывающего патрубка, мм;
  • 65 - Ду напорного патрубка, мм;
  • 200 - номинальный диаметр рабочего колеса, мм;
  • а - первая подрезка рабочего колеса;
  • 4 - 1450 об/мин ("2" - 2900 об/мин);
  • 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
