Насос К100-80-160
Центробежный консольный-моноблочный насос К 100-80-160 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.
Также вы можете купить аналогичный по параметрам моноблочный насос КМ 100-80-160 или КМЛ100-160/2-5 линейный моноблочный.
Продажа насосов возможна в различной комплектации:- насосный агрегат на общей раме с электродвигателем;
- насос на раме без двигателя;
- насос без рамы и двигателя;
- с одинарным сальниковым ("С" - до 80оС) или торцовым ("5" - до 105оС) уплотнением;
- смазка подшипников через пресс-масленки или в масляной ванне.
Цены на насос и запчасти К100-80-160, руб. с НДС
| Тип насоса | кВт |
Марка э/дв. |
Цена насосного агрегата |
Цена насоса на раме |
Цена насоса |
|---|---|---|---|---|---|
| К100-80-160 | 15 | АИР160S2 | 69 343 руб. | 25 772 руб. | 21 834 руб. |
| К100-80-160а | 11 | АИР132М2 | 54 580 руб. | 25 772 руб. | 21 834 руб. |
| К100-80-160б | 11 | АИР132М2 | 54 580 руб. | 25 772 руб. | 21 834 руб. |
| К100-80-160-5 | 15 | АИР160S2 | 75 156 руб. | 31 584 руб. | 27 647 руб. |
| К100-80-160а-5 | 11 | АИР132М2 | 60 393 руб. | 31 584 руб. | 27 647 руб. |
| К100-80-160б-5 | 11 | АИР132М2 | 60 393 руб. | 31 584 руб. | 27 647 руб. |
| К100-80-160/4 | 2,2 | АИР90L4 | 37 615 руб. | 25 772 руб. | 21 834 руб. |
| К100-80-160а/4 | 2,2 | АИР90L4 | 37 615 руб. | 25 772 руб. | 21 834 руб. |
| Тип запчасти | № чертежа | Цена | Тип запчасти | № чертежа | Цена |
|---|---|---|---|---|---|
| Корпус насоса | 01.01-100-80-160 | 11 348 руб. | Корпус уплотнения | 01.06-100-80-160 | 3 157 руб. |
| 02.01-100-80-160 | 02.06-100-80-160 | ||||
| Вал | 01.03-50-32-250 | 1 816 руб. | Гайка рабочего колеса | 01.07-50-32-250 | 270 руб. |
| Втулка защитная | 01.04-50-32-250 | 772 руб. | Крышка сальника | 01.08-50-32-250 | 425 руб. |
| 02.04-50-32-250 | 02.08-50-32-250 | ||||
| Кронштейн | 01.05-50-32-250 | 4 513 руб. | Крышка подшипника | 01.09-50-32-250 | 566 руб. |
| 02.05-50-32-250 | 02.09-50-32-250 | ||||
| Рабочее колесо | |||||
| К100-80-160 | 01.02-100-80-160 | 2 293 руб. | |||
| 02.02-100-80-160 | |||||
| К100-80-160а | 01.02-100-80-160.1 | ||||
| 02.02-100-80-160.1 | |||||
| К100-80-160б | 01.02-100-80-160.2 | ||||
| 02.02-100-80-160.2 | |||||
02. - насос со смазкой подшипников в масляной ванне
| Тип | Об/мин. |
Подача м3/ч |
Напор м |
КПД % |
Мощн. насоса кВт |
Кавит. запас м |
|---|---|---|---|---|---|---|
| К100-80-160 | 2900 | 100 | 32 | 78 | 11,2 | 4,5 |
| К100-80-160а | 2900 | 93,5 | 28 | 76 | 9,16 | 4,5 |
| К100-80-160б | 2900 | 86,3 | 24 | 74 | 7,63 | 4,5 |
| К100-80-160/4 | 1450 | 50 | 8 | 75 | 1,45 | 4 |
| К100-80-160а/4 | 1450 | 46,8 | 7 | 73 | 1,22 | 4 |

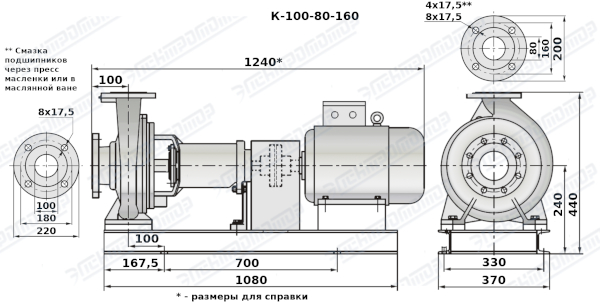

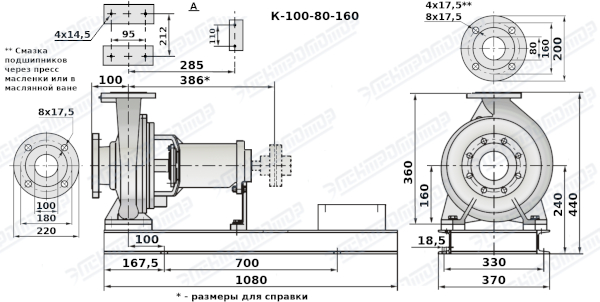

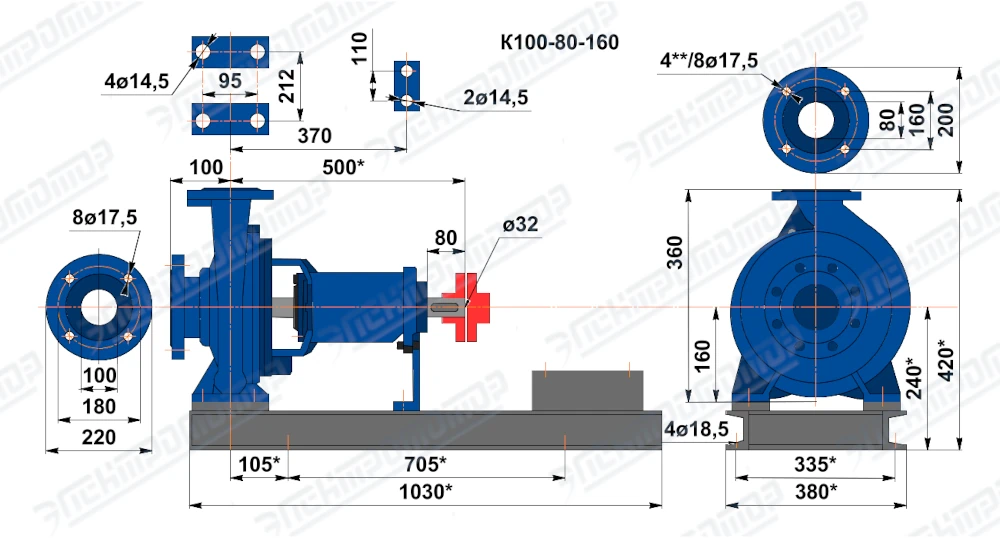

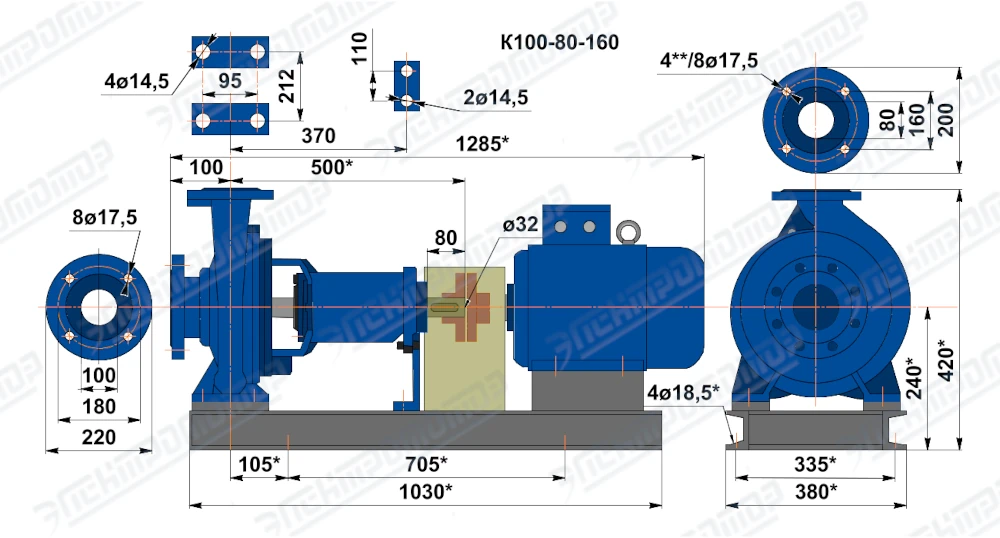

Размеры К100-80-160

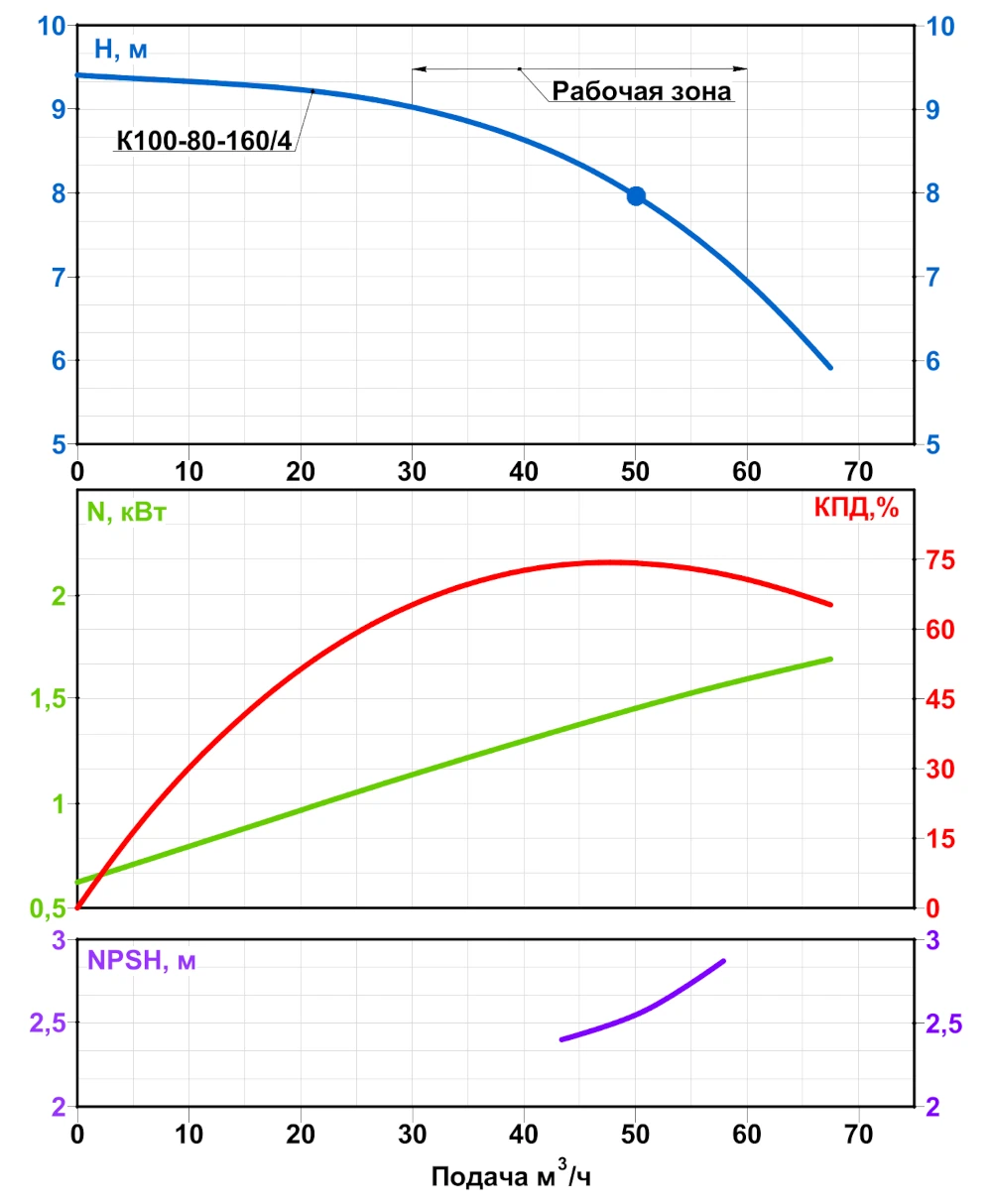

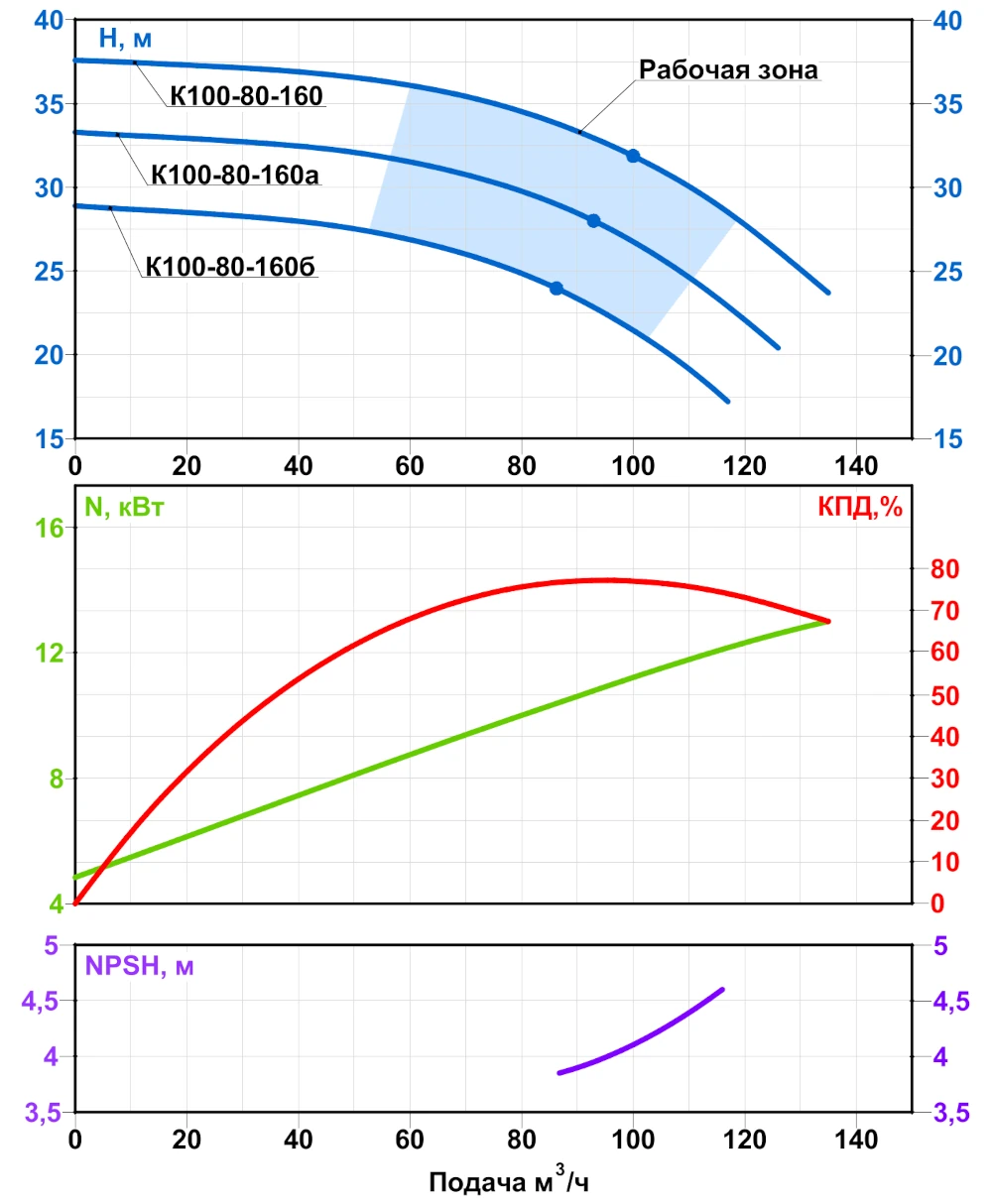

Поле Q-H насоса К100-80-160
При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...
Ориентировочный расчет высоты всасывания:
Нвс < Ратм - Рп.в. - ΔНвс - (NPSH+0,3м), где:- Ратм - атмосферное давление, м.вод.ст.
- Рп.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
- ΔНвс - потери на всасывающем трубопроводе, м.вод.ст.
- NPSH - кавитационный запас насоса, м.вод.ст.
- К - консольно-моноблочный;
- 100 - Ду всасывающего патрубка, мм;
- 80 - Ду напорного патрубка, мм;
- 160 - номинальный диаметр рабочего колеса, мм;
- а - первая подрезка рабочего колеса;
- 4 - 1450 об/мин ("2" - 2900 об/мин);
- 5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;
