Насос КМ100-80-160

Центробежный консольный-моноблочный насос КМ 100-80-160 поставляются с частотой вращения 2900 и 1450 об/мин. Максимальное давление на входе - 0,35 МПа.

Также вы можете купить аналогичный по параметрам моноблочный насос К 100-80-160 или КМЛ100-160/2-5 линейный моноблочный.

Продажа насосов возможна в различной комплектации:

агрегат на общей раме с электродвигателем;
агрегат без рамы с электродвигателем;
без рамы и двигателя (гарантия не распространяется);
с одинарным сальниковым ("С" - до 80^оС) или торцовым ("5" - до 105^оС) уплотнением;

Цены на насос КМ100-80-160, руб. с НДС

Тип насоса	кВт	Марка э/дв.	Цена с э/дв.	Цена с э/дв. на раме	Цена без э/дв.
КМ100-80-160	15	АИР160S2Ж	47 946 руб.	-	13 673 руб.
КМ100-80-160-5	15	АИР160S2Ж	54 368 руб.	-	20 095 руб.
КМ100-80-160/2-5	15	АИР160S2	52 057 руб.	54 057 руб.	19 342 руб.
КМ100-80-160а/2-5	11	АИР132М2	43 786 руб.	45 786 руб.	19 342 руб.
КМ100-80-160б/2-5	7,5	АИР112М2	35 046 руб.	37 046 руб.	19 342 руб.
КМ100-80-160/4-5	2,2	АИР90L4	28 113 руб.	30 113 руб.	19 342 руб.

**Основные характеристики**
Тип	Об/мин.	Подача м3/ч	Напор м	КПД %	Мощн. насоса кВт	Кавит. запас м
КМ100-80-160	2900	100	32	78	11,2	4,5
КМ100-80-160а	2900	93	28	77	9,16	4,5
КМ100-80-160б	2900	83,5	22,3	77	7,63	4,5
КМ100-80-160/4	1450	50	8	75	1,45	3

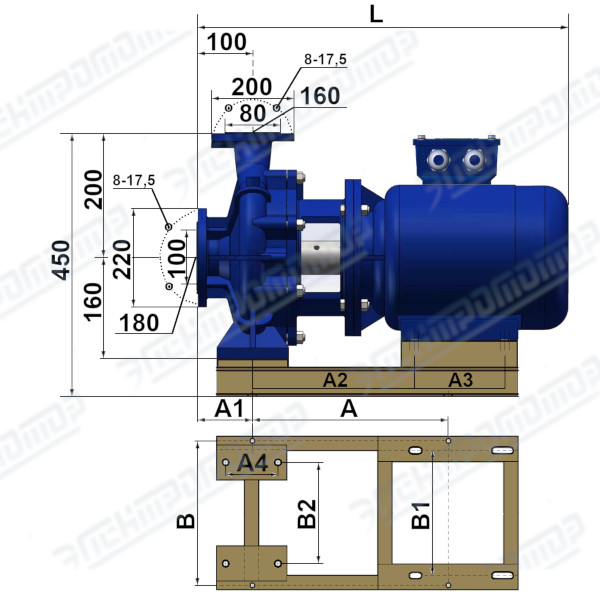

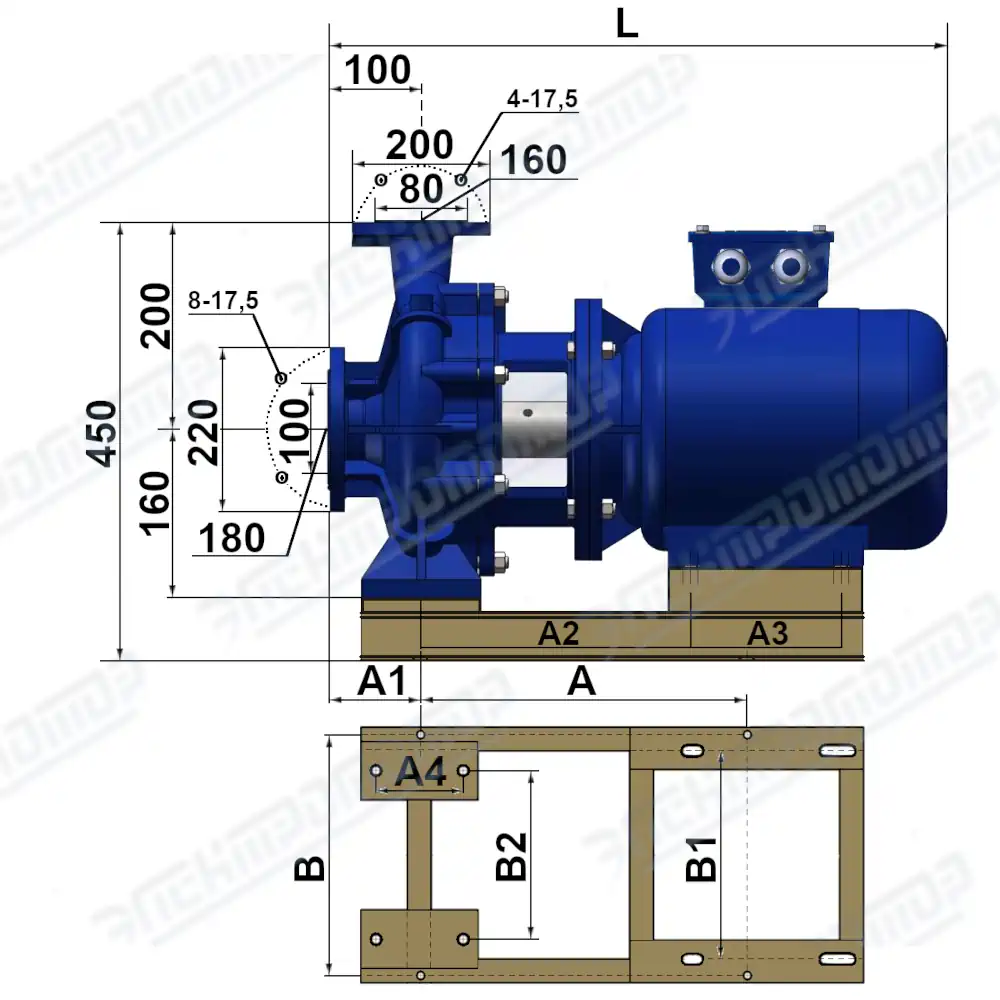

Размеры КМ100-80-160

Насосный агрегат

Тип насоса	L	А	В	А1	А2	А3	А4	В1	В2
КМ-100-80-160/2-5	820	400	260	100	281	178	95	254	212
КМ-100-80-160а/2-5	740				262	178		216
КМ-100-80-160б/2-5	720				203	140		190
КМ-100-80-160/4-5	620	360			0	0		0

Поле Q-H насоса КМ100-80-160

Выбор насоса Q-H при 2900 об/мин Q-H при 1450 об/мин

При подборе насоса проверьте характеристики насоса на поле Q-H. Требуемый напор должен соответствовать диапазону рабочей зоны.
Неправильный выбор ведет к резкому уменьшению срока службы, выходу из строя электродвигателя, повышенному потреблению электроэнергии, ...

Ориентировочный расчет высоты всасывания:

Н_вс < Р_атм - Р_п.в. - ΔН_вс - (NPSH+0,3м), где:

Р_атм - атмосферное давление, м.вод.ст.
Р_п.в. - давление паров воды (существенно зависит от температуры жидкости), м.вод.ст.
ΔН_вс - потери напора на всасывающем трубопроводе, м.вод.ст.
NPSH - кавитационный запас насоса, м.вод.ст.

Расшифровка маркировки: КМ 100-80-160а/4-5:

КМ - консольно-моноблочный;
100 - Д_у всасывающего патрубка, мм;
80 - Д_у напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
а - первая подрезка рабочего колеса;
4 - 1450 об/мин ("2" - 2900 об/мин);
5 - торцовое уплотнение, без обозначения - одинарное сальниковое уплотнение;

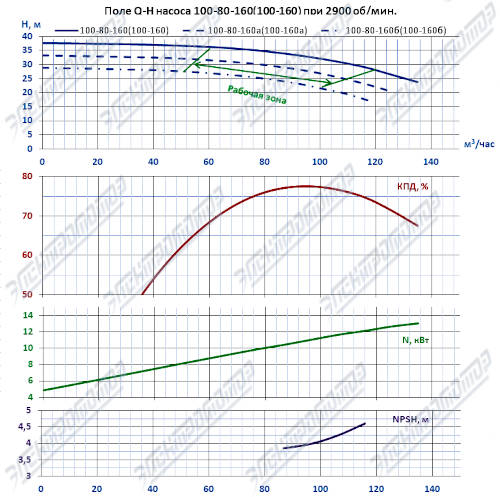

Поле Q-H КМ100-80-160 при 2900 об/мин

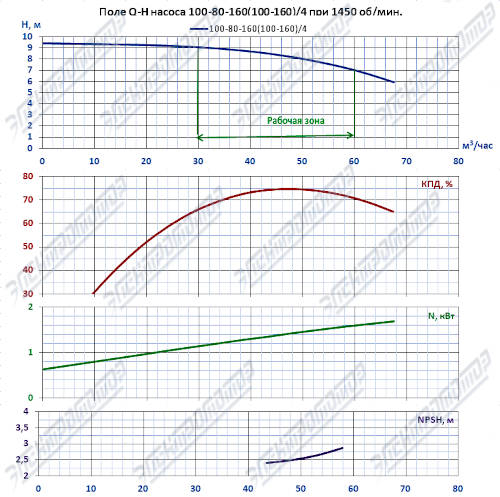

Поле Q-H КМ100-80-160 при 1450 об/мин
